技术摘要：
本发明提供了一种天井机面板、天井机及空调，天井机面板包括面板主体和格栅，还包括：锁紧固定装置，包括锁紧块以及用于与锁紧块配合的卡槽，锁紧块设置在面板主体上，卡槽开设在格栅上；升降平台装置，用于驱动格栅升降；面板主体上设置有第一驱动件，第一驱动件带动  全部
背景技术：
天井机空调，又称天花机或吸顶式、嵌入式空调，天井机就是吸顶机，和柜式的挂 机差不多，但天井机空调可以节省空间也比较美观。 现有天井机面板与主体的固定方式主要以卡扣和螺钉固定的方式，将面板格栅和 面板通过卡扣进行安装固定，由于天井机规格大小不同，以及天井机安装的空间位置的特 殊性，传统的固定方式会给安装造成不便，安装人员需要借用爬梯对面板格栅进行更换，并 需要全程手托面板格栅，甚至需要回到地面进行格栅替换，对安装和拆卸造成相对繁琐的 问题。
技术实现要素：

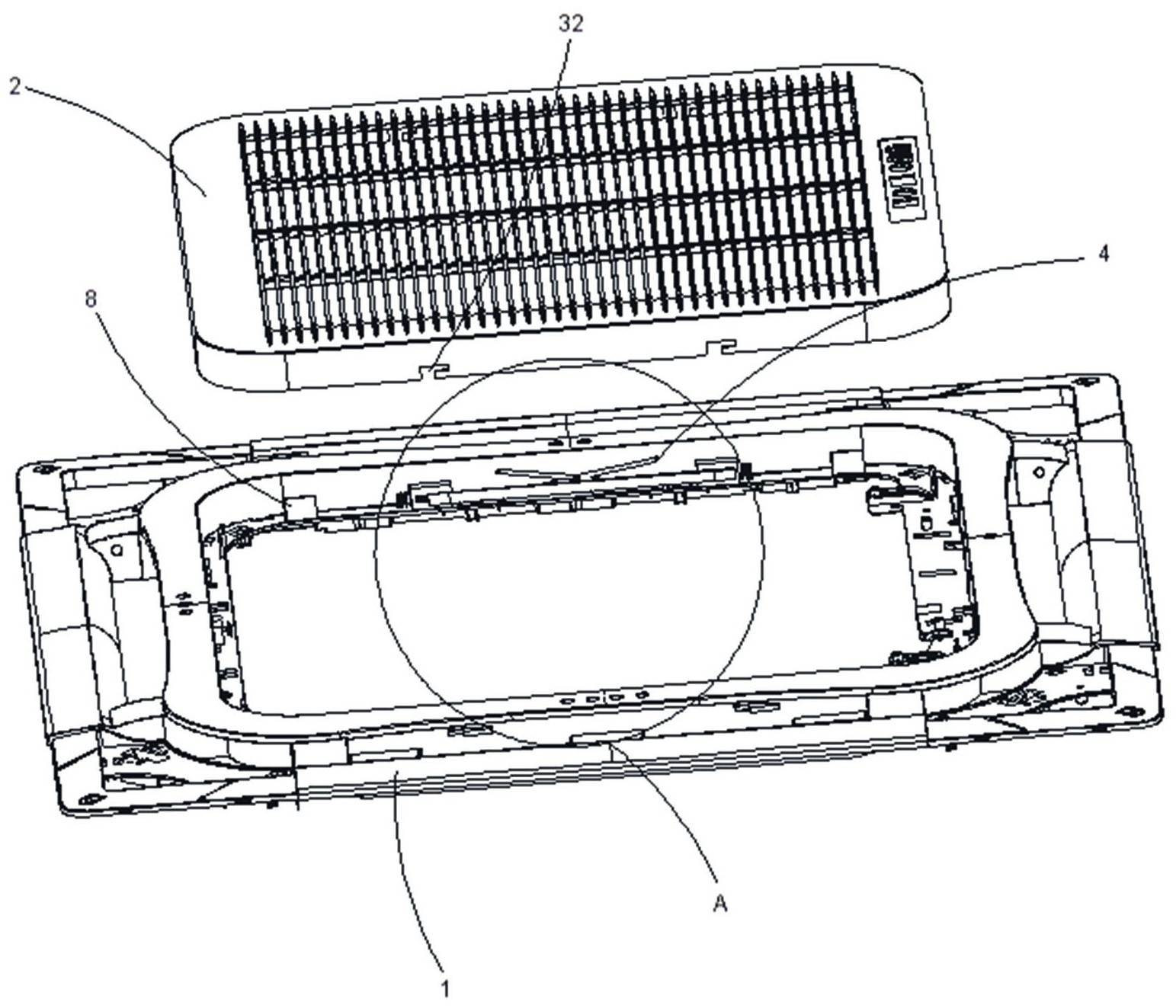

本发明的目的在于提供一种天井机面板、天井机及空调，以解决现有技术中存在 的对天井机面板和格栅的更换时拆装繁琐的问题。 为实现上述目的，本发明采用的技术方案是：提供一种天井机面板，包括面板主体 和格栅，还包括： 锁紧固定装置，包括锁紧块以及用于与所述锁紧块配合的卡槽，所述锁紧块设置在所 述面板主体上，所述卡槽开设在所述格栅上； 升降平台装置，用于驱动所述格栅升降； 所述面板主体上设置有第一驱动件，所述第一驱动件带动所述锁紧块运动以卡紧或脱 离所述卡槽； 控制装置，控制所述第一驱动件、所述升降平台装置工作；以保持所述格栅的升降，与 所述锁紧块锁紧、脱离所述卡槽保持同步。 进一步地，所述第一驱动件的输出端连接有柔性链，所述柔性链连接有连接板，锁 紧块设置在所述连接板上。 进一步地，所述面板主体上设置有紧定滑扣，所述紧定滑扣上设置有用于限制所 述锁紧块运动的弹簧，所述锁紧块位于所述弹簧和所述连接板之间。 进一步地，所述面板主体上设置有导向板，所述导向板用于导向所述柔性链传动。 进一步地，所述锁紧块与所述卡槽所述卡槽均呈L形。 进一步地，所述升降平台装置包括设置在所述面板主体上的第二驱动件、连接在 所述第二驱动件和所述格栅之间的伸缩杆，所述第二驱动件驱动所述伸缩杆绕着二者的连 接点转动。 进一步地，所述第二驱动件为步进电机，所述面板主体上设置有第一步进电机、所 述格栅上设置有第二步进电机，所述第一步进电机连接有第一伸缩杆，所述第二步进电机 连接有第二伸缩杆，所述第一伸缩杆与所述第二伸缩杆交叉设置且转动连接。 3 CN 111578500 A 说　明　书 2/4 页 进一步地，所述第一伸缩杆、第二伸缩杆远离所述第一步进电机、所述第二步进电 机的一端可伸缩，且可伸缩的部分不超过交叉点。 进一步地，所述第一伸缩杆和/或所述第二伸缩杆的端部设置有滑块，所述面板主 体和/或所述格栅上开设有用于供所述滑块滑移的导向槽。 本发明的另一目的在于提供一种天井机，包括上述天井机面板。 本发明的又一目的在于提供一种空调，包括上述天井机。 本发明提供的天井机面板的有益效果在于：与现有技术相比，本发明设置锁紧固 定装置、升降平台装置以及控制装置。利用设置在面板主体上的第一驱动件带动锁紧块，通 过控制装置实现对第一驱动件和升降平台装置的同时控制，实现了在格栅的升降的同时， 同步实现锁紧块和卡槽的锁紧和脱离，也就是说利用了格栅在升降的同时实现格栅与面板 主体的拆装。使得格栅与面板主体的拆装更加方便，无需过多的人工手动操作。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1为本发明实施例提供的天井机面板的结构示意图，部分结构未视出； 图2为本发明实施例提供的天井机面板的爆炸结构示意图，部分结构未视出； 图3为图2中A部分的放大图； 图4为本发明实施例提供的格栅的结构示意图，部分结构未视出； 图5为本发明实施例提供的锁紧块的结构示意图。 其中，图中各附图主要标记： 1、面板主体；2、格栅； 31、锁紧块；32、卡槽； 4、升降平台装置；42、第二步进电机；42、第一伸缩杆；43、第二伸缩杆； 5、连接板；6、导向板；7、紧定滑扣；8、弹簧。
