技术摘要：
本发明公开了一种植入式视网膜电刺激器及其植入体，该植入体包括：环形壳体，环形壳体内限定出容置腔；刺激电路组件，刺激电路组件的第一端形成电子器件封装体，电子器件封装体容置于容置腔内，刺激电路组件的第二端形成刺激端，刺激端从环形壳体向外延伸；缝合钩，用  全部
背景技术：
植入式视网膜电刺激器是为了帮助视网膜发生病变的患者重新获得光明和视觉 的植入式医疗器械。正常视觉的形成是视网膜上的感光细胞(如视锥细胞和视杆细胞)将光 刺激转换成电信号，在视网膜的各层细胞(如水平细胞、双极细胞、神经节细胞等)编码之 后，将神经冲动传输到视皮层。 目前常用的一种设计是将微电极植入物植入视网膜表面，从而帮助视网膜色素变 性和老年性黄斑变性等外层视网膜变性疾病患者。该植入式视网膜电刺激器包括植入体和 外部装置两个部分。植入体中的电子器件封装体缝合在眼球巩膜外侧，柔性电极穿过眼球 壁，其端部的电极阵列通过固定钉固定在视网膜表面。外部装置包括采集视频信息的摄像 头，视频信息经过数据转换后无线传输给植入体的电子器件封装体，电极阵列通过电刺激 的方式向视网膜传递刺激，传送到视网膜上的电脉冲信号刺激视网膜上仍保留功能的神经 元，并将此刺激通过视觉神经传送到大脑，使患者产生视觉感知。 相关技术中，在进行植入手术的过程中，医生通常需要360°打开眼睛的全周结膜， 并且悬吊全部4条眼内直肌，将4个缝合钩从4条直肌下穿过，而且要求在眼睛的每个象限均 设置固定缝线才能完成手术，该缝合过程容易压迫眼球涡静脉，并且术后容易因眼球涡静 脉受压迫引起并发症，如此不仅对眼睛的创伤较大，而且手术过程繁琐，手术时间长，增加 了植入手术的难度。
技术实现要素：

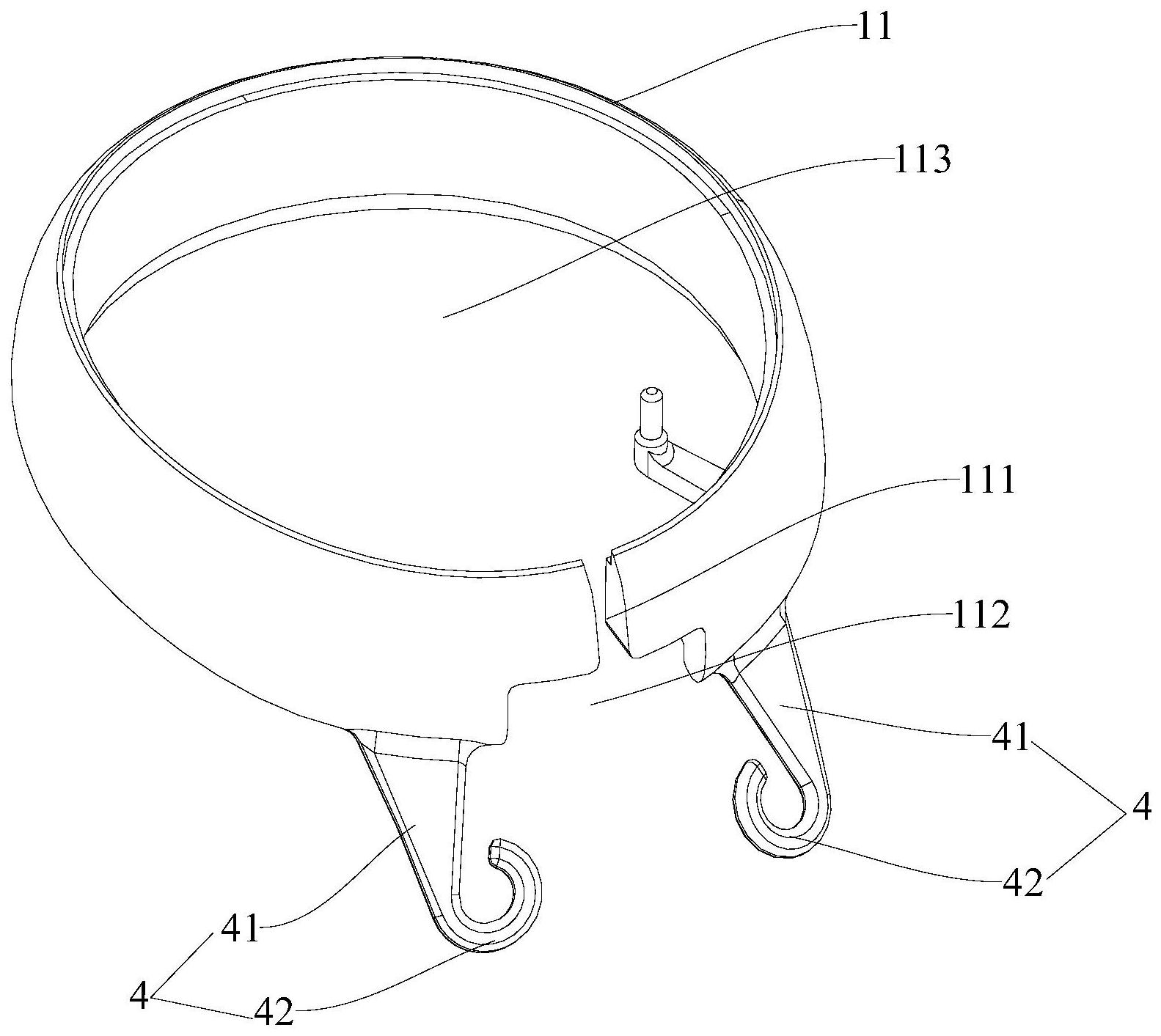

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明的一个目的 在于提出一种植入式视网膜电刺激器的植入体，该植入体可以降低手术的缝合难度，减少 手术创伤。 本发明进一步地提出了一种植入式视网膜电刺激器。 根据本发明的植入体，包括：环形壳体，所述环形壳体内限定出容置腔；刺激电路 组件，所述刺激电路组件的第一端形成电子器件封装体，所述电子器件封装体容置于所述 容置腔内，所述刺激电路组件的第二端形成刺激端，所述刺激端从所述环形壳体向外延伸； 缝合钩，用于通过缝合线将环形壳体在巩膜上固定，所述缝合钩的数量为两个，两个所述缝 合钩均连接于所述环形壳体，所述缝合钩为非闭环结构，两个所述缝合钩设置于所述环形 壳体的同一侧。 由此，通过在环形壳体的同一侧设计两个非封闭环结构的缝合钩，环形壳体上缝 合钩的相对一侧可以通过巩膜外的结膜包裹被固定，在保证植入体固定在巩膜上的同时， 减少了缝合点，可以降低植入手术过程中缝合过程的难度，减少植入手术对眼部的创伤。 3 CN 111588984 A 说　明　书 2/5 页 在本发明的一些示例中，每个缝合钩均包括连接部和钩部，所述连接部连接于所 述环形壳体，所述钩部连接于所述连接部且为非闭环结构。 在本发明的一些示例中，每个所述缝合钩的开环处均位于邻近另一个所述缝合钩 的方向。 在本发明的一些示例中，每所述缝合钩的下表面均为弧形面。 在本发明的一些示例中，植入体还包括：密封胶，所述密封胶填充在所述环形壳体 和所述电子器件封装体之间。 在本发明的一些示例中，植入体还包括：所述环形壳体由盖体封闭，所述盖体的内 侧设置有卡扣，所述卡扣与所述密封胶粘接。 在本发明的一些示例中，所述盖体包括上盖和下盖，所述上盖盖设于所述环形壳 体的顶部，所述下盖盖设于所述环形壳体的底部。 在本发明的一些示例中，所述电子器件封装体包括：线圈，所述线圈用于传递数据 和/或能量，所述线圈设置于所述容置腔内；所述环形壳体为金属壳体，所述环形壳体上开 设有缝隙。 在本发明的一些示例中，所述环形壳体开设有过线孔，所述刺激电路组件的一部 分穿过所述过线孔；所述缝隙与所述过线孔相连且呈倒T形孔，所述倒T形孔上下贯穿所述 环形壳体；或所述缝隙上下贯穿所述环形壳体且与所述过线孔周向间隔。 根据本发明的植入式视网膜电刺激器，包括：上述的植入体，所述植入体用于植入 眼部；外部装置，所述外部装置包括：摄像单元、视频处理单元和无线信号器，所述摄像单元 与所述视频处理单元电连接，所述视频处理单元和所述无线信号器电连接，所述无线信号 器与所述植入体通过无线耦合的方式进行能量和数据连接。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1是根据本发明实施例的植入体的分解图； 图2是图1中所示的植入体装配完成后的示意图； 图3是图1中所示的环形壳体的立体图； 图4是根据本发明实施例的植入体植入眼球时的示意图； 图5是上盖的结构示意图； 图6是下盖的结构示意图； 图7是根据本发明实施例的植入式视网膜电刺激器的原理图。 附图标记： 100：植入体； 1：外壳； 11：环形壳体；111：缝隙；112：过线孔；113：容置腔； 12：上盖；13：下盖；14：卡扣； 4 CN 111588984 A 说　明　书 3/5 页 2：刺激电路组件；21：刺激端；22：电缆； 3：线圈；31：数据线圈；32：能量线圈；33：支架； 4：缝合钩；41：连接部；42：钩部； 200：外部装置；210：摄像单元；220：视频处理单元；230：无线信号器； 1000：眼球；1001：视网膜；2000：固定钉。
