技术摘要：
本发明涉及一种自动灭火装置、防水引爆管组件及其制造方法，该自动灭火装置包括设有第一容腔的瓶体、瓶盖和防水引爆管组件；瓶体还设有与第一容腔相连通的第一瓶口；防水引爆管组件包括设有第二容腔的瓶芯、位于第二容腔内的引爆管、温感线、封堵密封层和设置在第二容  全部
背景技术：
】 随着经济的发展，社会的进步，灭火器(又称灭火装置)越来越多的进入我们每一个家 庭、厨房、室内和室外，可以在任何角度使用；消防安全已经成为必然的社会共识。各种消防 器材越来越朝向节能环保、使用方便、安全高效等特点的方向发展。灭火器成为人们生命财 产安全当中重要的一员。 参见图8至图10,现有技术有一种自动灭火装置，包括采用工程塑料制成的瓶体 10'、瓶芯（又称内管）91'、瓶盖30'、分散器（又称引爆管）92'和温感线93'；瓶体10'为薄壁 型，瓶体10'内设有容纳灭火剂的第一容腔11'，瓶体10'的上表面中部设有第一瓶口12'，该 第一瓶口12'与第一容腔11'相连通；瓶芯91'内设有第二容腔911'，瓶芯91'从瓶体10'的第 一瓶口12'插入后位于瓶体10'的第一容腔11'内，瓶芯91'的上部密封固定在瓶体10'上，分 散器92'位于瓶芯91'的第二容腔911'内，瓶盖30'将瓶芯91'之第二容腔911'的开口封住， 温感线93'一端位于分散器92'内,另一端分别从分散器92'的瓶塞、瓶芯91 '之第二容腔 911'的开口和瓶盖30'穿出后位于瓶体10'外表面上；发生火灾时,现有技术自动灭火装置 的温感线93'接触明火而使分散器92'启动，瓶体10'爆炸而分散成多个碎片，瓶体10'内的 灭火剂以雾状喷射出来，从而达到灭火的目的；该种结构,由于瓶盖30'与瓶芯91'不是密封 性固定，存在缝隙，假如自动灭火装置用于电缆沟、电缆井等无人值守空间内，假如遇到雨 季等恶劣天气，沟内排水不及时，自动灭火装置长时间浸泡在水中，灰尘、水和/或泥浆倒灌 进入瓶芯91'之第二容腔911'内，造成分散器93'提前启动或失效，也造成灭火剂喷洒不规 则、不均匀和没有规律，从而导致自动灭火装置提前启动或失效。 【
技术实现要素：

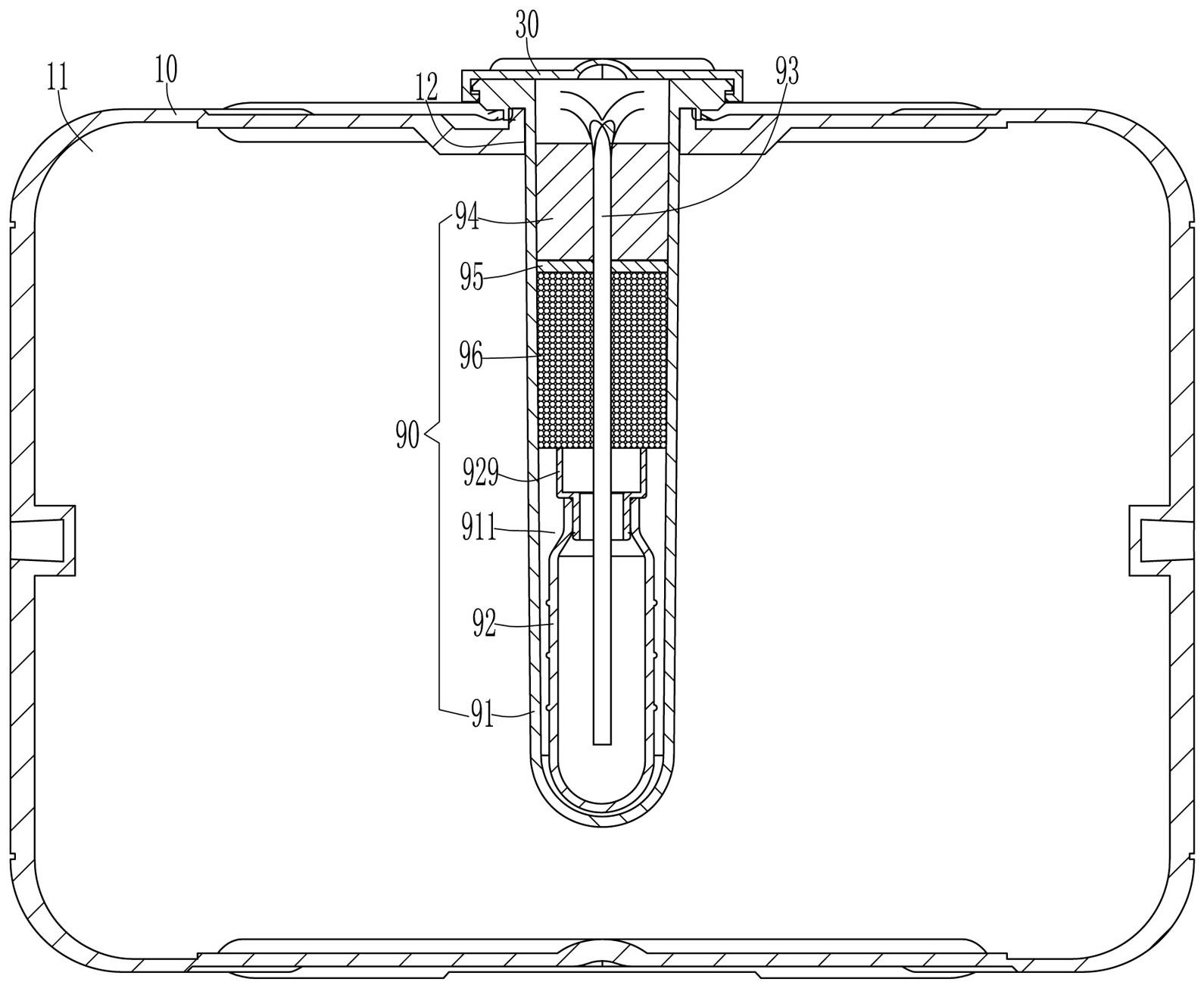

】 本发明要解决的技术问题在于避免上述现有技术的不足之处而提供一种自动灭火装 置、防水引爆管组件及其制造方法，采用防水引爆管组件的自动灭火装置能够使用在电缆 沟、电缆井等环境恶劣的地方，即使遇到雨季等恶劣天气，沟内排水不及时，自动灭火装置 长时间浸泡在水中，灰尘、水和/或泥浆不会倒灌进入瓶芯内，不会造成引爆管提前启动或 失效，具有结构简单和密封性好等优点，防潮、防尘、防水、防泥沙等效果好。 本发明解决所述技术问题采用的技术方案是： 提供一种自动灭火装置，包括采用工程塑料制成的瓶体和瓶盖；所述瓶体内设有容纳 灭火剂的第一容腔，所述瓶体的上表面中部设有第一瓶口，该第一瓶口与第一容腔相连通； 所述自动灭火装置还包括防水引爆管组件，所述防水引爆管组件包括瓶芯、引爆管、温感 线、封堵密封层和止流层，所述瓶芯内设有第二容腔，所述引爆管位于所述瓶芯的第二容腔 内，所述止流层设置在所述瓶芯的第二容腔内并位于所述引爆管的上方，所述温感线一端 位于所述引爆管内,另一端分别从所述引爆管的瓶塞和止流层穿出；采用液体胶直接在所 述止流层上方的所述瓶芯的第二容腔内灌装浇注凝固后形成所述封堵密封层，从所述止流 4 CN 111544796 A 说　明　书 2/5 页 层穿出的温感线另一端也被灌装浇注并从所述封堵密封层密封穿出，所述封堵密封层使得 位于该封堵密封层下方的所述瓶芯之第二容腔及其内的所述引爆管与外部密封隔绝；所述 防水引爆管组件之瓶芯从所述瓶体的第一瓶口插入后位于所述瓶体的第一容腔内，所述瓶 芯的上部密封固定在所述瓶体上，所述瓶盖将所述瓶芯之第二容腔的开口封住，从所述封 堵密封层密封穿出的温感线另一端再从所述瓶盖穿出。 所述防水引爆管组件还包括位于所述瓶芯的第二容腔内用来阻止所述止流层下 坠的托住机构。 所述托住机构为隔离层，所述隔离层设置在所述瓶芯的第二容腔内，所述隔离层 的下端被所述引爆管的瓶塞顶住，所述隔离层的上端托住所述止流层；所述温感线的另一 端分别从所述引爆管的瓶塞、隔离层和止流层穿出后再从所述封堵密封层密封穿出。 所述托住机构为所述瓶芯的第二容腔内表面设置的一圈凸起，该凸起位于所述止 流层下方并托住所述止流层。 本发明还提供了一种防水引爆管组件，用于自动灭火装置上，包括瓶芯、引爆管、 温感线、封堵密封层和止流层，所述瓶芯内设有第二容腔，所述引爆管位于所述瓶芯的第二 容腔内，所述止流层设置在所述瓶芯的第二容腔内并位于所述引爆管的上方，所述温感线 一端位于所述引爆管内,另一端分别从所述引爆管的瓶塞和止流层穿出；采用液体胶直接 在所述止流层上方的所述瓶芯的第二容腔内灌装浇注凝固后形成所述封堵密封层，从所述 止流层穿出的温感线另一端也被灌装浇注并从所述封堵密封层密封穿出，所述封堵密封层 使得位于该封堵密封层下方的所述瓶芯之第二容腔及其内的所述引爆管与外部密封隔绝。 本发明再提供了一种防水引爆管组件的制造方法，所述防水引爆管组件包括设有 第二容腔的瓶芯、引爆管、温感线、封堵密封层和止流层；将所述温感线一端设置在所述引 爆管内,另一端分别从所述引爆管的瓶塞穿出；再将所述引爆管设置在所述瓶芯的第二容 腔内；然后将所述止流层设置在所述瓶芯的第二容腔内并位于所述引爆管的上方，并将从 所述引爆管的瓶塞穿出的所述温感线另一端再从所述止流层穿出；采用液体胶直接在所述 止流层上方的所述瓶芯的第二容腔内灌装浇注凝固后形成所述封堵密封层，从所述止流层 穿出的温感线另一端也被灌装浇注并从所述封堵密封层密封穿出，所述封堵密封层使得位 于该封堵密封层下方的所述瓶芯之第二容腔及其内的所述引爆管与外部密封隔绝。 同现有技术相比较，本发明自动灭火装置、防水引爆管组件及其制造方法之有益 效果在于： 一、本发明由于在瓶芯的第二容腔内设置有止流层，并在止流层上方的瓶芯的第二容 腔内采用液体胶直接灌装浇注凝固后形成封堵密封层，使得位于封堵密封层下方的瓶芯之 第二容腔及其内的引爆管与外部密封隔绝，这样即使遇到雨季等恶劣天气，沟内排水不及 时，自动灭火装置长时间浸泡在水中，灰尘、水和/或泥浆不会倒灌进入瓶芯内，不会造成引 爆管提前启动或失效； 二、由于直接采用液体胶在瓶芯的第二容腔内灌装浇注凝固后形成封堵密封层，相比 于封堵密封层按规定尺寸做好后再密封设置在瓶芯之第二容腔内的结构，密封等级明显提 高很多，密封效果会更好； 三、还在瓶芯的第二容腔内设置了用来阻止所述止流层下坠的托住机构，使得止流层 不能后退，而且也为引爆管创造了在瓶芯的第二容腔内大小一致的空间。 5 CN 111544796 A 说　明　书 3/5 页 综上所述，采用本发明防水引爆管组件的自动灭火装置能够使用在电缆沟、电缆 井等环境恶劣的地方，即使遇到雨季等恶劣天气，沟内排水不及时，自动灭火装置长时间浸 泡在水中，灰尘、水和/或泥浆不会倒灌进入瓶芯内，不会造成引爆管提前启动或失效，具有 结构简单和密封性好等优点，防潮、防尘、防水、防泥沙等效果好。 【附图说明】 图1是本发明防水引爆管组件实施例一的正投影主视剖视示意图之一； 图2是所述防水引爆管组件实施例二的正投影主视剖视示意图之一； 图3是所述防水引爆管组件实施例一的正投影主视剖视示意图之二，该实施例中的瓶 芯与图1之实施例中的瓶芯之结构略有不一样; 图4是所述防水引爆管组件实施例二的正投影主视剖视示意图之二，该实施例中的瓶 芯与图2之实施例中的瓶芯之结构略有不一样； 图5是所述防水引爆管组件实施例三的正投影主视剖视示意图； 图6是本发明自动灭火装置之最优实施例的正投影主视剖视示意图之一； 图7是所述自动灭火装置之最优实施例的正投影主视剖视示意图之二，该最优实施例 中的瓶体和瓶芯与图6之最优实施例中的瓶体和瓶芯之结构不一样； 图8是现有技术自动灭火装置的正投影主视剖视示意图之一； 图9是现有技术自动灭火装置的正投影主视剖视示意图之二，该图中的瓶体和瓶芯与 图8中的瓶体和瓶芯之结构不一样； 图10是图9所述自动灭火装置的轴测投影示意图。 【
