技术摘要：
提供了一种显示装置，所述显示装置包括：基底；第一导电层，包括设置在基底上的下图案；有源层，包括设置在第一导电层上的第一有源图案；以及第二导电层，包括设置在有源层上的第一栅电极，其中，第一栅电极与包括在第一有源图案中的第一沟道区叠置，下图案与第一有源  全部
背景技术：
显示装置是用于显示图像的装置，近来，发光二极管显示器已经被广泛地用作自 发光显示装置。 与液晶显示器不同，发光二极管显示装置具有自发射特性，因此可以不包括单独 的光源，使得可以减小其厚度和重量。此外，发光二极管显示装置具有各种期望的特性，诸 如低功耗、高亮度和快响应速度。 通常，发光二极管显示装置通常包括多个晶体管和多个发光元件。在这种发光二 极管显示装置中，晶体管被连接到信号线，并且可以将驱动电流传输到发光元件。晶体管可 以包括包含沟道区和导电区的有源图案。
技术实现要素：

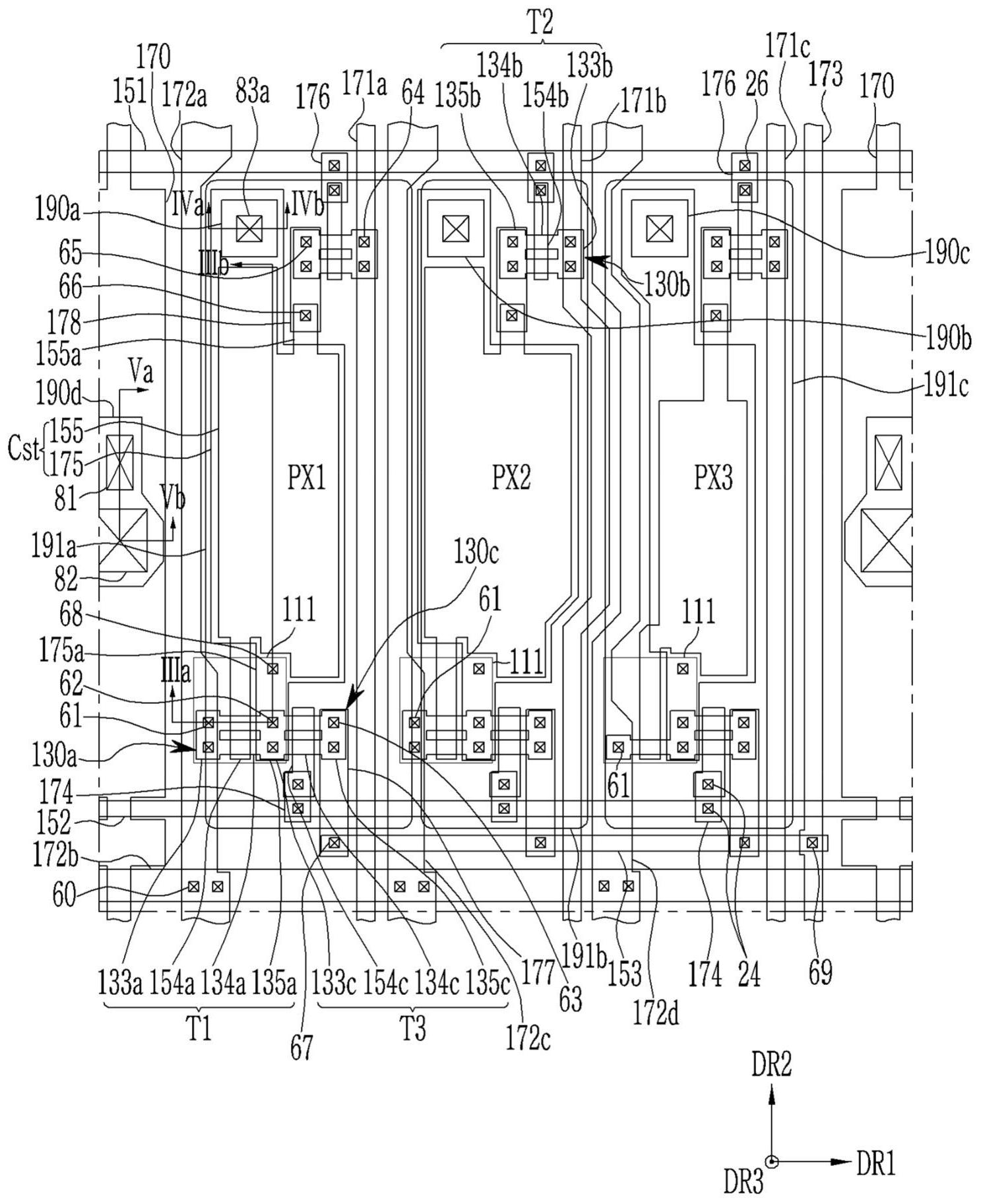

本公开涉及一种其中有效地防止了有源图案中的缺陷的显示装置。 根据发明的显示装置的示例性实施例包括：基底；第一导电层，包括设置在基底上 的下图案；有源层，包括设置在第一导电层上的第一有源图案；以及第二导电层，包括设置 在有源层上的第一栅电极，其中，第一栅电极与包括在第一有源图案中的第一沟道区叠置， 下图案与第一有源图案叠置，并且当在基底的厚度方向上从平面图观看时，第一有源图案 不与下图案的边缘叠置。 根据发明的显示装置的示例性实施例包括：第一导电层，包括导电图案；有源层， 包括第一有源图案和第二有源图案；第二导电层，包括第一栅电极；以及第三导电层，包括 电容器电极，其中，第一有源图案包括第一沟道区、第一源区和第一漏区，其中，第一沟道区 与第一栅电极叠置，第二有源图案包括第二沟道区、第二源区和第二漏区，导电图案的边缘 包围第一有源图案的边缘，导电图案与第一有源图案叠置并且不与第二有源图案叠置，并 且电容器电极电连接到第一漏区和第二源区。 根据发明的显示装置的示例性实施例包括：第一导电层，包括导电图案；以及有源 层，包括彼此分隔开的第一有源图案和第二有源图案，其中，导电图案与第一有源图案叠置 并且不与第二有源图案叠置，并且导电图案的边缘设置在第一有源图案与第二有源图案之 间。 在公开的示例性实施例中，如在这里所描述的，可以有效地防止显示装置的有源 图案的缺陷。 5 CN 111584547 A 说　明　书 2/15 页 附图说明 通过下面结合附图对示例性实施例的描述，发明的这些特征和/或其他特征将变 得明显且更容易理解，在附图中： 图1是根据发明的示例性实施例的显示装置的一个像素的电路图； 图2是根据发明的示例性实施例的显示装置的多个像素的平面图； 图3是沿着图2中示出的显示装置的线IIIa-IIIb截取的剖视图； 图4是沿着图2中示出的线IVa-IVb截取的剖视图； 图5是沿着图2中示出的线Va-Vb截取的剖视图； 图6是与沿着图2中示出的线Va-Vb截取的剖视图对应的显示装置的可选示例性实 施例的剖视图； 图7和图8是与沿着图2中示出的线IIIa-IIIb截取的剖视图对应的显示装置的其 他可选示例性实施例的剖视图； 图9是根据发明的可选示例性实施例的显示装置的多个像素的平面图； 图10是根据发明的示例性实施例的显示装置的一个像素的一部分的平面图； 图11是沿着图10中示出的线XIa-XIb截取的剖视图； 图12是根据发明的可选示例性实施例的显示装置的多个像素的平面图； 图13是根据发明的示例性实施例的显示装置的像素电极层的平面图；以及 图14是沿着图12中示出的线XIVa-XIVb截取的剖视图。
