技术摘要：
一种用于光伏电网的高防护型电力储能装置及控制方法，所述电柜安装在底座的正上方中间位置，所述蓄电池安装在电柜的内侧底部，所述逆变器、电量表和总电闸依次安装在电柜的内部，且逆变器、电量表和总电闸位于蓄电池的上方，所述顶棚安装在电柜的外部正上方，所述排风  全部
背景技术：
光伏是太阳能光伏发电系统的简称，是一种利用太阳电池半导体材料的光伏效 应，将太阳光辐射能直接转换为电能的一种新型发电系统，有独立运行和并网运行两种方 式。 光伏储能装置目前的安全性能很差，在雷雨天气时容易遭到电击，造成财产损失， 在梅雨季节时，积水量过大，容易漫过电柜，造成漏电触电事故，还能造成财产的损失。
技术实现要素：

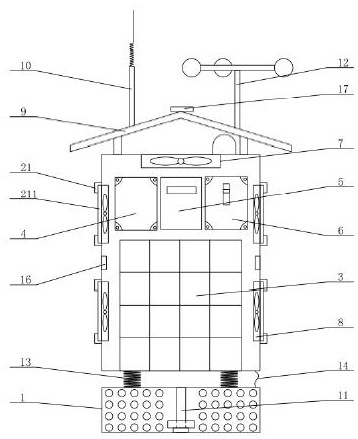

本发明的目的在于针对现有技术的缺陷和不足，提供一种用于光伏电网的高防护 型电力储能装置及控制方法，它结构简单，能够有效的防止雷击和日光的暴晒，通过排风扇 和吹风扇可以确保电柜内部的温度，同时，还通过检测装置可以检测电柜所处位置的积水 情况，避免发生电击伤人事故。 为实现上述目的，本发明采用以下技术方案是：它包含底座、电柜、蓄电池、逆变 器、电量表、总电闸、排风扇、吹风扇、顶棚、避雷针、检测装置、驱鸟器，所述电柜安装在底座 的正上方中间位置，所述蓄电池安装在电柜的内侧底部，所述逆变器、电量表和总电闸依次 安装在电柜的内部，且逆变器、电量表和总电闸位于蓄电池的上方，所述顶棚安装在电柜的 外部正上方，所述排风扇安装在电柜的内侧顶部上方，四个所述吹风扇分别两两相对应安 装在电柜的内部左右两侧，所述避雷针安装在顶棚的上方一侧，所述检测装置安装在底座 的内部中间位置，所述驱鸟器安装在顶棚的另外一侧。 优选的，本发明的检测装置包含检测杆、滑块、传感器、限位块、信号线，限位块固 定连接在检测杆的底部，滑块套接在检测杆上，传感器安装在检测杆的上侧内部，信号线安 装在检测杆的上方，且信号线的一端与传感器连接，信号线的另外一端与总电闸电性连接。 优选的，本发明的底座与电柜连接处之间设置有若干的支撑弹簧和一根连接线， 底座的外侧四周均匀设置有若干的通孔。 优选的，本发明的电柜的外部左右两侧均匀设置有四个卡槽，且四个卡槽分别与 四个所述吹风扇的位置相对应，电柜的正面外侧设置有安全门，电柜的顶部安装有闪光蜂 鸣器，且闪光蜂鸣器与传感器电性连接。 优选的，本发明的四个卡槽的内部均安装有过滤棉。 优选的，本发明的安全门上与电量表相对应的位置设置有观察视窗，观察视窗的 下方设置有温度显示屏，安全门的一侧安装有可锁把手。 4 CN 111600223 A 说　明　书 2/4 页 优选的，本发明的电柜的内部左右两侧的内壁上均安装有第一温度传感器，且第 一温度传感器与温度显示屏电性连接。 优选的，本发明的底座的顶部中间位置安装有第二温度传感器，且第二温度传感 器与温度显示屏电性连接。 一种用于光伏电网的高防护型电力储能装置，它的控制方法包含以下操作步骤： S1、在梅雨季节时，长时间的暴雨天气，当外部的积水量过大时，积水从底座底部的通 孔进入底座的内部，随着积水越来越高时，滑块跟随水位的变化不断的上升，当滑块上升到 传感器位置时，传感器发送信号至总电闸，从而控制总电闸断闸，同时控制闪光蜂鸣器进行 声光报警； S2、电柜内部元器件正常工作时，排风扇一直处于打开状态将电柜内部的热量排除，同 时，四个吹风扇不断的向电柜内部进行吹风冷却，在遇到雷电天气时，底座和电柜之间通过 连接线连接，雷电在击中避雷针，通过连接线的连接，将雷电引入地面，避免雷电直接击中 电柜，从而影响内部的电气元件损坏。 采用上述技术方案后，本发明有益效果为：它结构简单，能够有效的防止雷击和日 光的暴晒，通过排风扇和吹风扇可以确保电柜内部的温度，同时，还通过检测装置可以检测 电柜所处位置的积水情况，避免发生电击伤人事故。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其他的附图。 图1是本发明的结构示意图； 图2是本发明中的内部结构示意图； 图3是本发明中卡槽21与过滤棉211的结构示意图； 图4是本发明中检测装置11的结构示意图。 附图标记说明：底座1、电柜2、蓄电池3、逆变器4、电量表5、总电闸6、排风扇7、吹风 扇8、顶棚9、避雷针10、检测装置11、驱鸟器12、检测杆111、滑块112、传感器113、限位块114、 信号线115、支撑弹簧13、连接线14、通孔15、卡槽21、安全门22、闪光蜂鸣器23、过滤棉211、 观察视窗221、温度显示屏222、可锁把手223、第一温度传感器16、第二温度传感器17。
