技术摘要：
本发明属于农药生产领域，尤其是一种农药生产用管道残留药液清理装置，针对现有清理残留农药步骤复杂，效率过低的问题，现提出如下方案，其包括，包括管道和清理杆，所述清理杆为中空结构，且清理杆的一端为开口设置，所述管道内开设有螺纹槽，所述清理杆的内壁上开设  全部
背景技术：
目前农药，是指农业上用于防治病虫害及调节植物生长的化学药剂。广泛用于农 林牧业生产、环境和家庭卫生除害防疫、工业品防霉与防蛀等。 申请号为CN201822124479.6的专利公开了一种农药清理装置，包括底座，通过接 头可连接管道的另一端，此时通过软管可将清理后的废水导入污水箱内进行收集，从而可 有效避免含有农药的废水随意排放造成环境的污染，提高污水收集的便捷性，但是，依然有 着清理残留农药步骤复杂，效率过低的缺点。
技术实现要素：

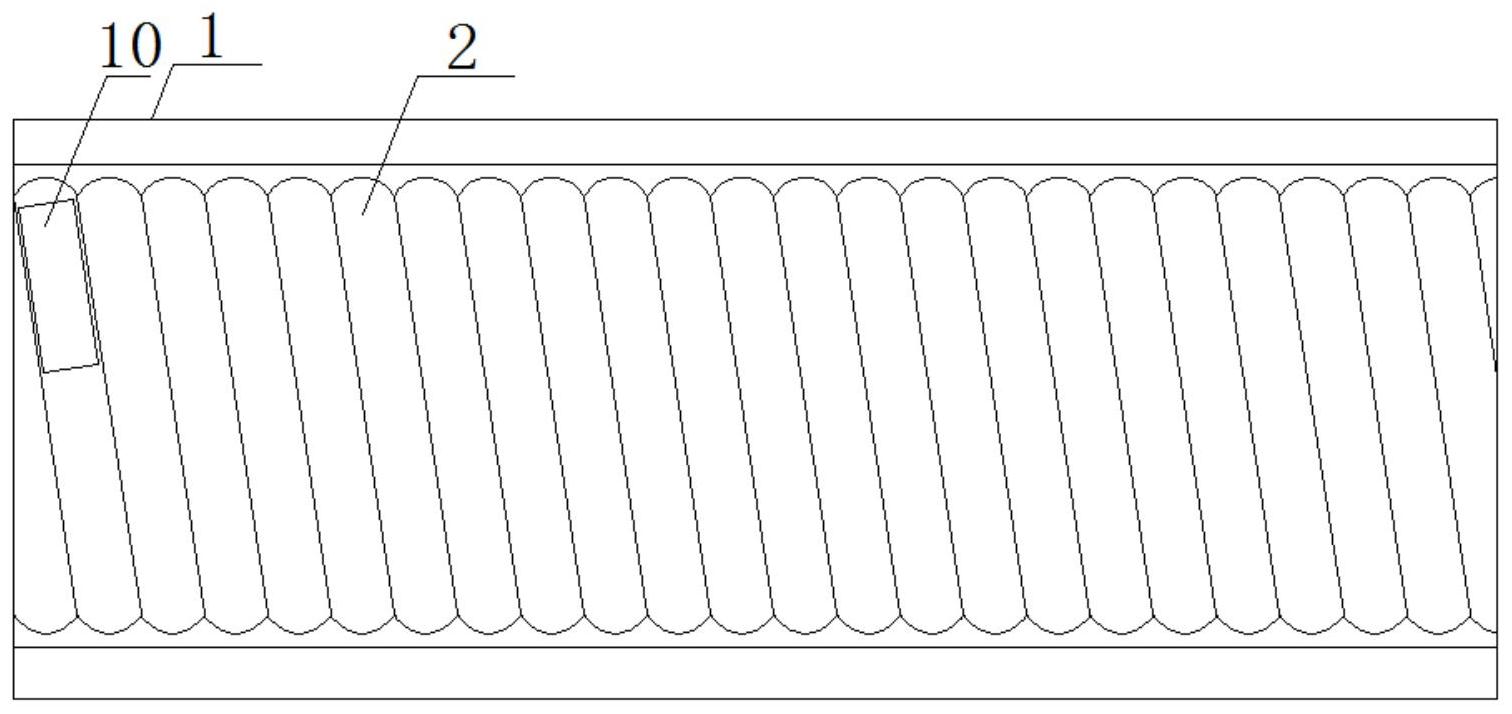

本发明的目的是为了解决现有技术中存在清理残留农药步骤复杂，效率过低的缺 点，而提出的一种农药生产用管道残留药液清理装置。 为了实现上述目的，本发明采用了如下技术方案： 一种农药生产用管道残留药液清理装置，包括管道和清理杆，所述清理杆为中空 结构，且清理杆的一端为开口设置，所述管道内开设有螺纹槽，所述清理杆的内壁上开设有 多个通孔，多个通孔内均滑动安装有弹簧套，弹簧套的一端延伸至清理杆内，且固定安装有 防脱块，弹簧套的另一端延伸至清理杆外，且为开口设置，弹簧套、弹簧、短轴还有清洁套在 螺纹槽内防止清洁套无法完全接触槽壁。 优选的，所述清理杆远离其开口的一端固定安装有顶盖，顶盖靠近清理杆的一侧 开设有限位槽,所述清理杆内滑动安装有内杆。 优选的，所述内杆靠近顶盖的一端固定安装有十字形限位块，限位槽为十字型限 位槽，十字形限位块与限位槽相适配，十字形限位块和限位槽相契合防止内杆随意转动。 优选的，所述弹簧套内安装有弹簧，弹簧套内滑动安装有短轴的一端，短轴的一端 延伸至弹簧套外，且固定安装有清洁套，清洁套与螺纹槽相适配，清洁套用于清理螺纹槽。 优选的，所述内杆的四周上环形均匀固定安装有多个推块，推块与防脱块相适配， 防脱块防止弹簧套脱落。 本发明中，所述一种农药生产用管道残留药液清理装置，通过在管道内设计螺纹 槽，将残留的药液集中在螺纹槽内，再通过清理杆集中清理，达成清理管道中残留药液的目 的。 本发明结构简单，使用方便，将药液集中后清理使得清理更加彻底，也减少了清理 使用的时间，而清理杆可以方便的更换，增加了装置的实用性，满足了人们的使用需求。 3 CN 111545532 A 说　明　书 2/3 页 附图说明 图1为本发明提出的一种农药生产用管道残留药液清理装置的结构示意图； 图2为本发明提出的一种农药生产用管道残留药液清理装置清洁杆的结构示意 图； 图3为本发明提出的一种农药生产用管道残留药液清理装置内杆的截面示意图。 图中：1管道、2螺纹槽、3清理杆、4内杆、5推块、6通孔、7防脱块、8弹簧套、9短轴、10 清洁套、11弹簧、12十字形限位块、13顶盖、14限位槽。
