技术摘要：
本发明公开了一种岩土工程用岩石样品采集收集箱，包括中空设置且上端开口的箱体和安装在箱体顶部的箱盖，所述箱体的底部通过减震机构连接有四个滚轮，所述箱体的内底部固定连接有泡沫板，所述箱体内设置有多个收集容器，所述泡沫板的顶部设置有与收集容器对应的放置凹  全部
背景技术：
岩土工程是以求解岩体与土体工程问题，包括地基与基础、边坡和地下工程等问 题，而解决这些问题的同时需要采集施工周边的岩石和土进行检测，这些岩石和土的强度 特性、变形特性和渗透特性都是通过试验测定的，从而才能得出结论是否能够达到使用的 标准，在采集这些岩石样品时，需要通过收集箱进行盛装和运输。 现在常用的收集箱底部没有安装滚轮，通常采用人工搬运的方式移动，由于样品 采集箱内收集了大量的岩石样本样本，所以导致采集箱的重量比较重，而采用人工搬运的 方式进行移动，增加了相关工作人员的工作强度，此外，还不便于对样品采集箱进行移动， 使用十分不方便。 为此，我们提出了一种岩土工程用岩石样品采集收集箱。
技术实现要素：

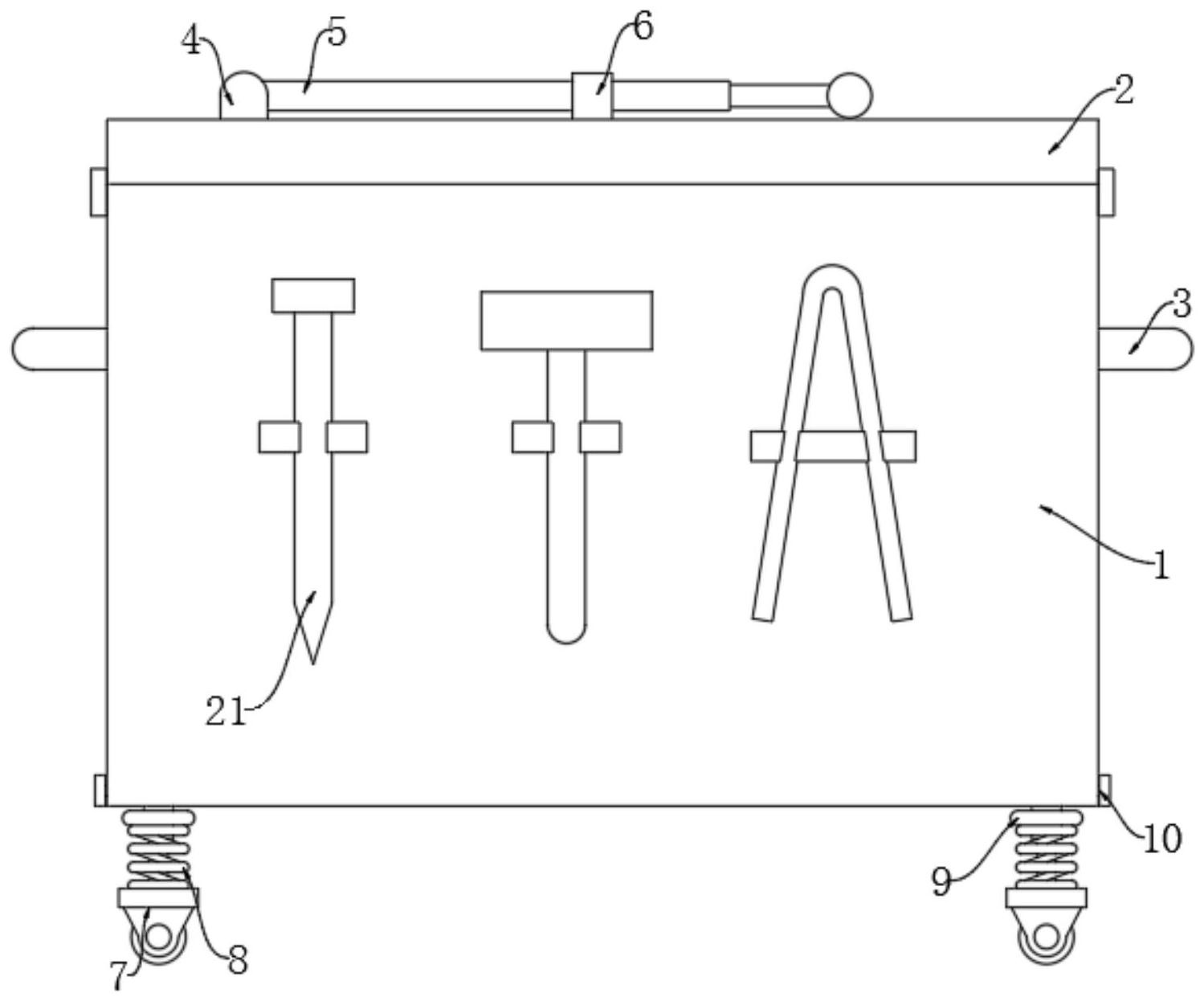

本发明的目的在于提供一种岩土工程用岩石样品采集收集箱，以解决上述背景技 术中提出的问题。 为了实现上述目的，本发明采用了如下技术方案： 一种岩土工程用岩石样品采集收集箱，包括中空设置且上端开口的箱体和安装在 箱体顶部的箱盖，所述箱体的底部通过减震机构连接有四个滚轮，所述箱体的内底部固定 连接有泡沫板，所述箱体内设置有多个收集容器，所述泡沫板的顶部设置有与收集容器对 应的放置凹槽，所述箱体的内顶部固定连接有限位板，所述限位板套设在收集容器的外侧 壁上，所述限位板上设置有与收集容器对应的限位口，所述箱体的外侧壁通过限位件连接 有多个工具； 所述箱盖的顶部安装有可转动的把手，所述把手通过限位件与箱盖的顶部连接。 优选地，所述减震机构包括固定连接在滚轮顶部的伸缩杆b，所述伸缩杆b的顶部 与箱体的底部固定连接，所述箱体的底部设置有与伸缩杆b对应的安装槽，所述伸缩杆b的 外侧壁固定套接有固定环，所述伸缩杆b的外侧壁套设有弹性件，所述弹性件的两端分别与 固定环的底部和滚轮的顶部相抵。 优选地，所述伸缩杆b通过固定螺丝与箱体连接。 优选地，所述收集容器的外侧壁套设有限位筒，所述限位筒的两端分别与限位板 的底部和泡沫板的顶部固定连接。 优选地，所述箱盖的底部固定连接有减震板，所述减震板的底部与收集容器的顶 部相抵。 优选地，所述收集容器包括收集瓶，所述收集瓶的顶部安装有可拆卸的瓶盖，所述 3 CN 111591553 A 说　明　书 2/3 页 收集瓶的内底部固定连接有橡胶块。 优选地，所述瓶盖的顶部设置有标签纸，所述标签纸用于备注岩石的信息。 优选地，所述把手包括两个伸缩杆a，两个所述伸缩杆a的一端通过连接杆连接。 优选地，所述箱盖的顶部固定连接有两个对称设置的固定片，所述固定片通过转 轴与伸缩杆a远离连接杆的一端外侧壁连接。 优选地，所述箱体的两侧外侧壁均固定连接有U型把手。 与现有技术相比，本发明的有益效果是: 本发明中，通过在样品采集收集箱的底部安装滚轮，便于样品采集收集箱移动，不 需要相关工作人员采用人工搬运的方式移动，同时，安装在收集箱底部的滚轮通过固定螺 丝与箱体连接，方便滚轮损坏时对滚轮更换，增加了该样品采集收集箱的使用寿命，此外， 箱盖的顶部安装有可转动的伸缩把手，方便拉动该收集箱移动。 附图说明 图1为本发明提出的一种岩土工程用岩石样品采集收集箱的结构示意图； 图2为本发明提出的一种岩土工程用岩石样品采集收集箱的内部结构示意图； 图3为本发明提出的一种岩土工程用岩石样品采集收集箱中收集瓶和橡胶块的连 接结构示意图； 图4为本发明提出的一种岩土工程用岩石样品采集收集箱中瓶盖和标签纸的连接 结构示意图； 图5为本发明提出的一种岩土工程用岩石样品采集收集箱中把手、转轴、固定片和 箱盖的连接结构示意图。 图中：1、箱体；2、箱盖；3、U型把手；4、固定片；5、把手；51、伸缩杆a；52、连接杆；6、 限位件；7、滚轮；8、弹性件；9、固定环；10、固定螺丝；11、伸缩杆b；12、泡沫板；13、收集瓶； 14、瓶盖；15、限位板；16、限位筒；17、减震板；18、转轴；19、橡胶块；20、标签纸；21、工具。
