技术摘要：

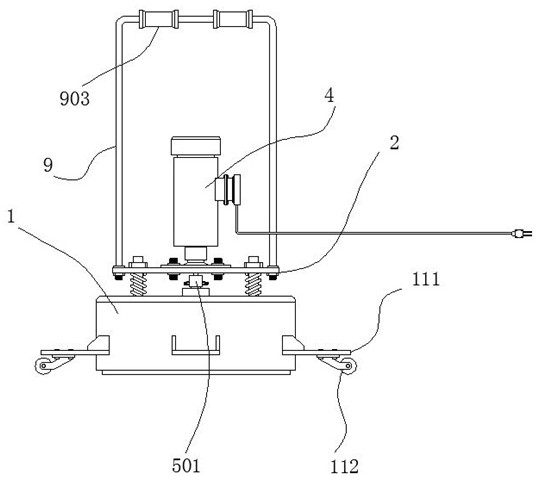

本发明公开了一种建筑地面抛光装置，包括一外壳，在所述外壳的上端环形设置有两根以上的导杆，在两根以上的所述导杆之间装配有一活动板，所述导杆的上端穿过所述活动板装配有限位螺母，所述导杆上套设有弹簧，所述弹簧作用在所述外壳和所述活动板之间，在所述活动板的  全部
背景技术：
瓷砖，又称磁砖，是以耐火的金属氧化物及半金属氧化物，经由研磨、混合、压制、 施釉、烧结之过程，而形成的一种耐酸碱的瓷质或石质等，建筑或装饰材料，称之为瓷砖。其 原材料多由粘土、石英砂等等混合而成。 地面瓷砖在张贴完成后，还需要进行其他内装，例如吊顶之类，内装的时候会对瓷 砖的表面造成损伤。因此，我们会发现装修完成后的瓷砖不如效果图上的亮。 因此需要对地面瓷砖进行简单的抛光，现有的操作方式，是由工人跪地，手持打磨 机，利用抛光棉对地面瓷砖进行打磨；但是打磨的过程中粉尘会上扬，对工作人员的呼吸道 和肺部造成损伤，同时长时间的跪地操作会造成膝盖和腰部的劳损。且手持式的打磨设备 的接触面积较小，打磨效率较低。 基于上述问题，我们设计了一种无需跪地打磨，同时打磨效率较高，还能抑制粉尘 四散的建筑地面抛光装置。
技术实现要素：
本发明要解决的技术问题是提供一种无需跪地打磨，同时打磨效率较高，还能抑 制粉尘四散的建筑地面抛光装置。 为解决上述问题，本发明采用如下技术方案： 一种建筑地面抛光装置，包括一外壳，在所述外壳的上端环形设置有两根以上的导杆， 在两根以上的所述导杆之间装配有一活动板，所述导杆的上端穿过所述活动板装配有限位 螺母，所述导杆上套设有弹簧，所述弹簧作用在所述外壳和所述活动板之间，在所述活动板 的上端轴心处法兰连接有一电机，在所述外壳的轴心处穿插有一转轴，所述电机的输出轴 和所述转轴之间装配有连接套，所述连接套与电机的输出轴之间焊接固定，与所述转轴之 间螺栓连接，所述转轴的下端装配有一底座，所述底座的上端轴心处设置有连接套，所述转 轴插入至所述连接套后与之固定，所述底座的下部装配有抛光棉，在所述底座的外部设置 有一个以上的环形槽，所述抛光棉的外部装配有弹力圈，所述弹力圈挤压所述抛光棉至所 述环形槽内，在所述活动板的上端装配有U形的手柄杆，所述手柄杆的靠近两端处设置有挡 圈，挡圈限位在所述活动板的顶部，所述手柄杆的两端在穿过所述活动板后装配有第一螺 母，在所述手柄杆上套设有海绵材质的手柄套；在所述弹簧的支撑作用下，所述活动板向上 移动，此时所述抛光棉的下端面位于所述外壳内，当外壳的下端接触地面时，抛光棉与地面 之间留有间隙，当下压手柄杆时，压缩弹簧，此时抛光棉接触地面；在所述外壳的外部环形 设置有多块钢板，在所述钢板的底部安装有万向轮，所述外壳的轴心处设置有海绵材质的 防尘圈，防尘圈与转轴之间的间距为0.5mm~1mm。 优选地，在所述外壳的底部设置有一环形的装配槽，在所述装配槽内装配有环形 4 CN 111588308 A 说　明　书 2/5 页 的内圈，内圈可沿着装配槽上下移动，内圈的上端焊接有多根第一导杆，所述第一导杆穿过 所述装配槽，在所述内圈的底部设置有卡圈，通过所述卡圈配合有密封条；所述密封条在重 力作用下接触地面；在打磨的时候，由于转轴的高速旋转，会将打磨出来的颗粒物向外甩 出，有一定的危险，同时外壳的底部针对地面不能有效的贴合，可能存在遗漏粉尘的缝隙。 为此我们设计了上述结构，内圈是可上下活动的，不管外壳如何在地面上平移，始终保持密 封条作用在地面上，减少扬尘现象，同时将打磨产生的颗粒物收集在外壳内侧。 优选地，在所述手柄杆的顶部中心位置处焊接有一竖杆，在所述竖杆上装配有配 重用的铅块，在所述竖杆的上端螺纹连接有第二螺母，所述铅块装配后下压所述活动板，此 时抛光棉的下端接触地面，随着铅块的数量增加，抛光棉与地面之间的压力增加；上述结构 的作用是增加自重，利用铅块的配重自动下压弹簧，无需人工下压，此时针对每个面的打 磨，施加的下压力一致，抛光的整体度更好，且无需人工下压后，减轻了劳动力，工作人员只 需要定时更换打磨位置即可。 优选地，在所述外壳的外部设置有连接管，在所述手柄杆的内侧装配有一吸附装 置，所述吸附装置和所述连接管之间配合有软管，所述吸附装置向下出风，排出的风对应所 述电机；吸附装置的作用是吸取打磨时所产生的粉尘，因为打磨的工序是在所有的内装完 成后进行的，打磨时产生的粉尘如果向外扩散，会对吊顶或其他的装饰件上覆盖粉尘，清理 十分麻烦。为此，我们设计了上述结构，可以在打磨出粉尘的时候立即进行吸附；同时吸附 装置还可以向下排风，排风作用在下方的电机上，还可以针对打磨的电机提供冷却降温的 效果。 优选地，所述吸附装置包括壳体，在所述壳体的下端法兰连接有一向下出风的风 机，所述壳体的上端法兰连接有一罩盖，罩盖的上端设置有对接所述软管的第一连接管，所 述壳体的内部设置有一机架板，所述机架板和所述壳体的内底面之间设置有多根支撑柱， 在所述支撑柱的支撑作用下，所述机架板的下端脱离地面，所述机架板的上端外侧位置处 焊接有格栅网，在所述格栅网的内侧设置有过滤用的过滤棉，所述格栅网和过滤棉的上端 均抵住所述罩盖，从所述第一连接管处抽入的携带有粉尘的空气从所述过滤棉的中心向外 侧负压抽取，空气中的颗粒物被拦截在所述过滤棉内；在所述壳体的外部设置有连接管套， 所述连接管套和所述手柄杆之间螺丝固定；上述结构的作用在于，通过机架板避免了进风 和出风同轴，风机产生的负压是在机架板的外侧的，可以形成稳定的风压，让空气均匀的从 过滤棉穿过，避免造成过滤棉的单点脏污的情况；提升过滤棉的整体使用寿命；在采用上述 结构后，弹簧的下压力会增加，因此我们需要根据吸附装置的重量，重新选取合适丝径的弹 簧。 本发明的有益效果是： 1）本产品在打磨地面时，只需要下压手柄杆，即可进行打磨，整个操作过程无需弯腰跪 地操作，对工作人员的身体起到一定的保护； 2）本产品中，打磨的位置位于外壳的内侧，打磨时产生的粉尘被集中在外壳内，减少粉 尘的外散，确保已经完成的内装清洁，省去了后期打扫的麻烦； 3）本产品在打磨时，可以负压抽取打磨时所产生的粉尘，更加的安全和环保； 4）本产品采用铅块可自行下压，且下压的力度均衡，打磨的光洁度一致。 5 CN 111588308 A 说　明　书 3/5 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明的主视图； 图2为外壳的内部示意图； 图3为外壳在实施例2状态下的剖视图； 图4为本发明在实施例3状态下的主视图； 图5为本发明在实施例4状态下的主视图； 图6为吸附装置的主视图； 图7为壳体的俯视图； 图8为吸附装置的剖视图。
