技术摘要：
本发明提供一种定子及电动机，定子(14)具备：第一配线(26)，其连接最前端的线圈(24UL、24VL、24WL)的线圈端和动力线(16)；以及第二配线(28)，其在最前端的线圈(24UL、24VL、24WL)穿过匝数比最末尾的线圈(24UE、24VE、24WE)少的部分即少匝数部(SPT)连接最末尾的线圈(24UE  全部
背景技术：
作为电动机，已知三相式的电动机。三相式的电动机具有设于定子芯的U相、V相以 及W相的线圈和用于向该线圈供给电流的动力线。 日本特开2016－039642号公报公开了一种旋转电机，其中，卷绕于齿部的三相的 线圈的各个中性点侧引出线及供电侧引出线向定子芯的一方的轴向侧延伸，连接该轴向侧 的中性点接头部及三相供电部。
技术实现要素：

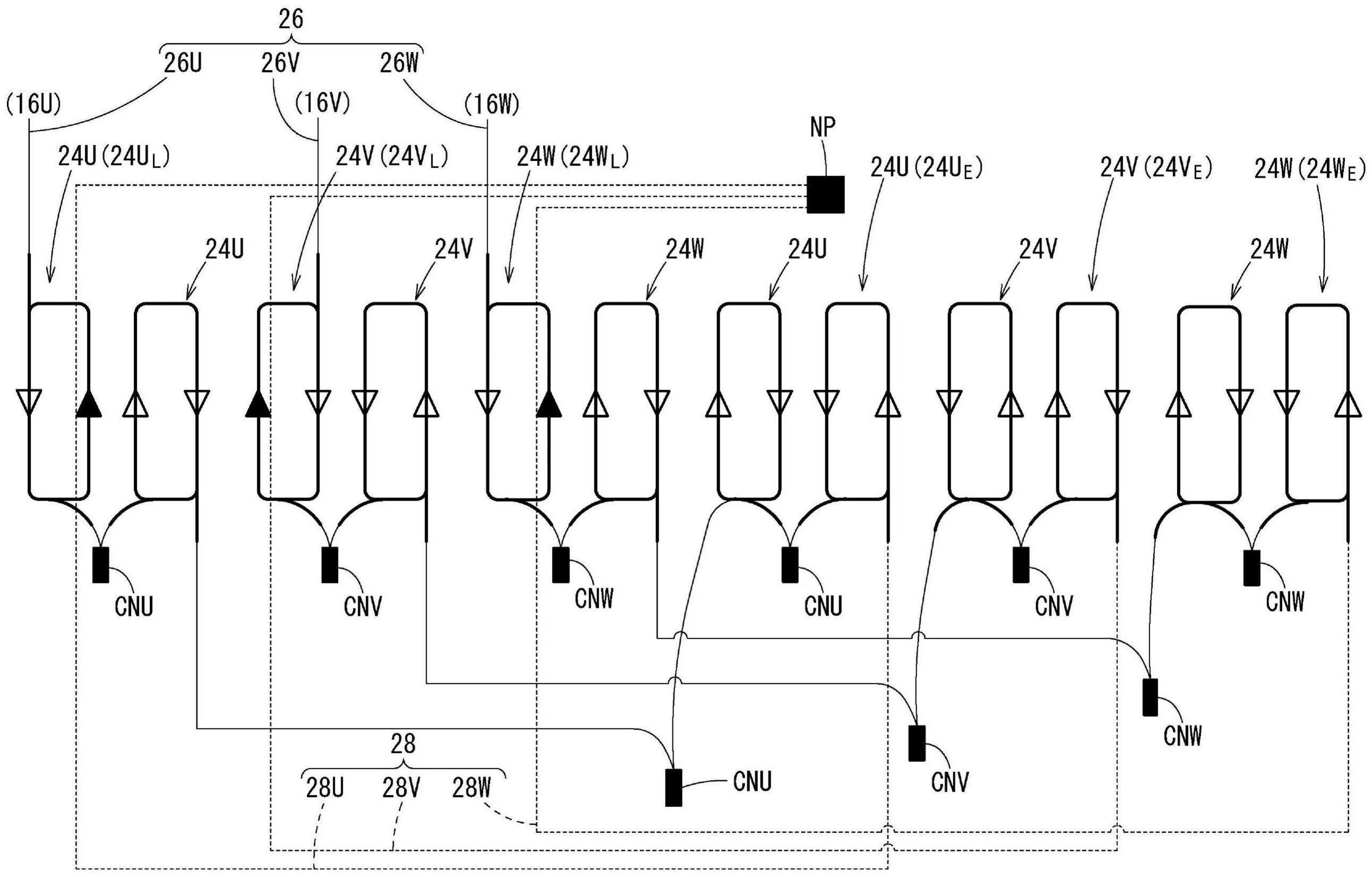

但是，上述的旋转电机必须将各相的线圈彼此在定子芯的一方的轴向侧连接，因 此具有该轴向侧的配线关系的占有量变大的倾向。 因此，考虑在定子芯的一方的轴向侧配置供电侧引出线及三相供电部，在定子芯 的另一方的轴向侧配置中性点侧引出线及中性点接头部。这样，一方的轴向侧的配线关系 的占有量变小。 但是，连接于三相供电部的三相线圈的各个供电侧引出线配置于定子芯的一方的 轴向侧，该三相线圈的各个中性点侧引出线配置于定子芯的另一方的轴向侧。因此，对于连 接于三相供电部的三相线圈的各个供电侧引出线而言，与未连接于三相供电部的三相线圈 相比，匝数局部减少。因此，容易产生转矩波动、磁吸引力的不平衡，存在电动机的特性恶化 的倾向。 因此，本发明的目的在于提供可抑制电动机的特性的恶化的定子及电动机。 本发明的第一方案为一种定子，其具有多个线圈，上述多个线圈设于从环状的芯 主体的内周面朝向上述芯主体的中心轴突出的多个齿部，且与多个相分别对应，以上述齿 部为基准，在与向与多个相分别对应的上述多个线圈流动相电流的动力线侧相反的一侧， 与多个相分别对应的上述多个线圈的线圈端互相连接，从而上述多个线圈串联连接于每个 上述相，上述定子的特征在于，在串联连接的与各个上述相对应的上述多个线圈中，最前端 的线圈的线圈端位于上述动力线侧，最末尾的线圈的线圈端位于上述相反的一侧，上述定 子具备：第一配线，其连接上述最前端的线圈的线圈端和上述动力线；以及第二配线，其在 上述最前端的线圈穿过匝数比上述最末尾的线圈少的部分连接上述最末尾的线圈的线圈 端和上述动力线侧的中性点。 本发明的第二方案为一种电动机，具备上述定子和转子。 根据本发明，第二配线穿过在最前端的线圈中匝数比最末尾的线圈少的部分，从 而难以产生转矩波动、磁吸引力的不平衡，能够抑制电动机的特性的恶化。 上述的目的、特征以及优点根据参照附图说明的以下的实施方式的说明将容易了 解。 3 CN 111725932 A 说　明　书 2/5 页 附图说明 图1是表示电动机的截面的一部分的示意图。 图2是表示多个线圈的连接状态的示意图。 图3是概念性地表示最前端的线圈和最末尾的线圈的匝数的不同的的图。 图4是表示定子芯的一部分的示意图。
