一种建筑工程用地坪砂浆刮板


技术摘要:

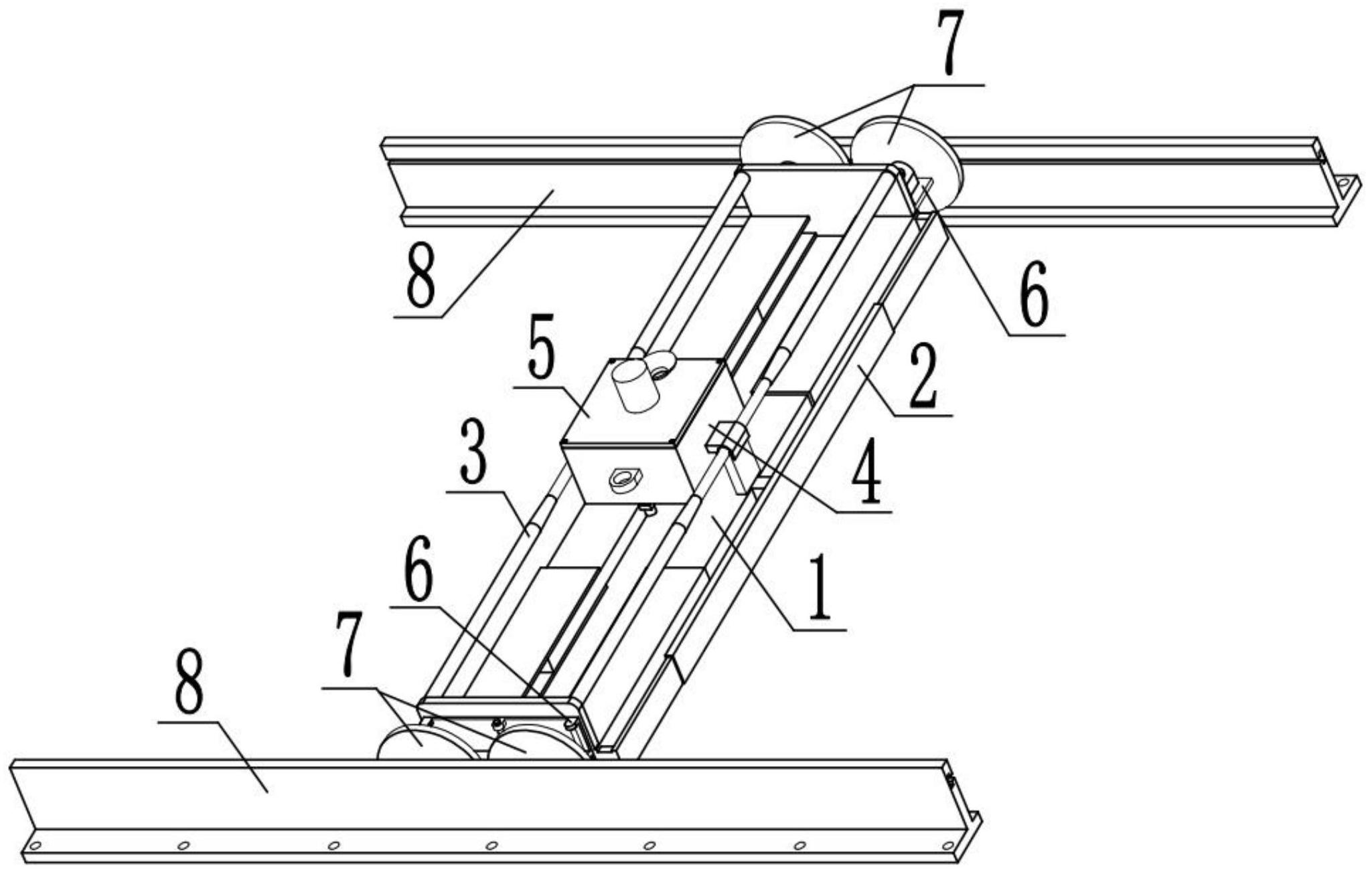

本发明涉及建筑工程设备技术领域,更具体的说是一种建筑工程用地坪砂浆刮板,包括承载伸缩连接装置、地坪砂浆刮板构件、导向伸缩连接构件、水泥承装箱构件、搅拌遮挡盖构件、承托调整装置、驱动联动装置和固定滑道装置,把两个地脚板固定在路面的两侧,根据路面的高度  全部
背景技术:
现如今有专利号为CN201710621195 .5的一种地坪砂浆刮板,包括基面、底涂、中 层、通水装置、面涂,所述基面上表面为长方形长为4-5cm,右侧设有底涂,且低于底涂 0.4cm,所述底涂为长方体结构,切面为长方形长为4-5cm,所述基面底端与面板采用过盈配 合方式活动连接,所述底涂左侧底端与基面右侧采用过盈配合方式活动连接,所述中层为 长方体结构,切面为长方形长为4cm,左侧与底涂右侧采用过盈配合方式活动连接,当底涂 为水平面时中层凸出水平面0.4cm,所述面涂上表面为长方形长为5-6cm。但是该发明无法 根据路宽调整装置的宽度,也不方便对缺陷路面进行修补。
技术实现要素:
本发明涉及建筑工程设备技术领域,更具体的说是一种建筑工程用地坪砂浆刮 板,包括承载伸缩连接装置、地坪砂浆刮板构件、导向伸缩连接构件、水泥承装箱构件、搅拌 遮挡盖构件、承托调整装置、驱动联动装置和固定滑道装置,本装置可对不同宽度的路面进 行刮平,而且方便对缺陷路面进行修补。 一种建筑工程用地坪砂浆刮板,包括承载伸缩连接装置,该一种建筑工程用地坪 砂浆刮板还包括地坪砂浆刮板构件、导向伸缩连接构件、水泥承装箱构件、搅拌遮挡盖构 件、承托调整装置、驱动联动装置和固定滑道装置,所述的承载伸缩连接装置上固定连接有 地坪砂浆刮板构件,导向伸缩连接构件固定连接在承载伸缩连接装置上,水泥承装箱构件 滑动连接在导向伸缩连接构件上,搅拌遮挡盖构件固定连接在水泥承装箱构件的上方,所 述的承托调整装置设置有两个,两个承托调整装置分别固定连接在承载伸缩连接装置的前 后两端,每个承托调整装置上均固定连接有两个驱动联动装置,所述的固定滑道装置设置 有两个,两组驱动联动装置分别与两个固定滑道装置滑动连接。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮所述的承载伸 缩连接装置包括连接滑腔、伸缩滑柱和支撑连接板,所述的连接滑腔设置有两个,两个连接 滑腔均为中空设计,中端还设置有缺口,两个连接滑腔内端的左右两端均固定连接有两个 伸缩滑柱,所述的支撑连接板设置有两个,两个支撑连接板均滑动连接在两个连接滑腔内 并分别于四个伸缩滑柱滑动连接。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮板所述的地坪 砂浆刮板构件包括砂浆主刮板、连接滑口、固定块I、固定块II和砂浆副刮板,砂浆主刮板上 设置有连接滑口,砂浆主刮板上固定连接有固定块I,所述的固定块II设置有两个,两个固 定块II上均固定连接有砂浆副刮板,两个砂浆副刮板分别滑动连接在连接滑口的左右两 端,砂浆主刮板与两个砂浆副刮板的底面在同一水平面上,固定块I与位于右端的支撑连接 4 CN 111549623 A 说 明 书 2/6 页 板固定连接,两个固定块II分别与两个连接滑腔固定连接。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮板所述的导向 伸缩连接构件包括侧立支撑板、连接滑柱、固定竖板和楔形连接腔,所述的侧立支撑板设置 有两个,两个侧立支撑板分别固定连接在支撑连接板的上方,两个侧立支撑板的上方均固 定连接有连接滑柱,所述的固定竖板设置有两个,两个固定竖板分别固定连接在两个连接 滑腔的上方,两个固定竖板内端的前后两侧均固定连接有楔形连接腔,四个楔形连接腔分 别滑动连接在两个连接滑柱的两端。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮板所述的水泥 承装箱构件包括储存箱、承托滑耳板、移动钩板、漏泥管和控制阀门,储存箱的左右两端均 固定连接有承托滑耳板,两个承托滑耳板分别滑动连接在两个连接滑柱的上方,储存箱的 前后两端均固定连接有移动钩板,储存箱下方的前后两端均固定连接有漏泥管并连通,两 个漏泥管上均设置有控制阀门,两个漏泥管均位于连接滑腔上缺口的正上方。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮板所述的搅拌 遮挡盖构件包括遮挡盖、固定螺钉、加料漏斗、电动机I、搅拌轴和十字搅拌板,遮挡盖通过 四个固定螺钉固定连接在储存箱的上方,遮挡盖上设置有加料漏斗并连通,遮挡盖上固定 连接有电动机I,电动机I的输出轴穿过遮挡盖并转动连接,遮挡盖输出轴的下方固定连接 有搅拌轴,搅拌轴上固定连接有两个十字搅拌板,两个十字搅拌板位于储存箱内。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮板所述的承托 调整装置包括固定贴板、侧凸板、升降滑柱、轴承座、升降丝杠、手柄和承托升降板,固定贴 板的四个角处均固定连接有侧凸板,四个侧凸板分别左右两组,两组侧凸板之间均固定连 接有升降滑柱,固定贴板中端的上下两侧均固定连接有轴承座,升降丝杠的两端分别与两 个轴承座转动连接,升降丝杠的上方固定连接有手柄,承托升降板与两个升降滑柱滑动连 接并与升降丝杠通过螺纹连接,两个固定贴板分别固定连接在两个固定竖板的外端。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮板所述的驱动 联动装置包括电动机II、齿轮轮、连接转轴和限位滑板,电动机II的输出轴上固定连接有齿 轮轮,齿轮轮的外端转动连接转轴,连接转轴的外端固定连接有限位滑板,每个承托升降板 上均固定连接有两个电动机II。 作为本技术方案的进一步优化,本发明一种建筑工程用地坪砂浆刮板所述的固定 滑道装置包括连接侧板、T形滑槽、齿轮条和地脚板和固定孔,连接侧板上设置有T形滑槽, 连接侧板下方的两侧分别固定连接有齿轮条和地脚板,地脚板上设置有多个固定孔,两个 连接转轴和两个限位滑板分别滑动连接在两个T形滑槽内,位于前后两端的两个齿轮轮分 别与两个齿轮条啮合传动连接。 本发明一种建筑工程用地坪砂浆刮板的有益效果为: 把两个地脚板固定在路面的两侧,根据路面的高度转动两个升降丝杠调整地坪砂 浆刮板构件的高度,让地坪砂浆刮板构件与路面的砂浆接触,启动四个电动机II,通过齿轮 轮在两个齿轮条上的滚动带动本装置移动,这时即可利用地坪砂浆刮板构件对砂浆进行刮 平,当发现有地方有缺陷时,移动储存箱,让漏泥管位于缺陷的上方,打开控制阀门,这样水 泥会落到缺陷上,再利用装置的移动对缺陷进行刮平。 5 CN 111549623 A 说 明 书 3/6 页 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1为本发明一种建筑工程用地坪砂浆刮板结构示意图; 图2为承载伸缩连接装置结构示意图; 图3为承载伸缩连接装置截面剖面结构示意图; 图4为地坪砂浆刮板构件结构示意图; 图5为导向伸缩连接构件结构示意图; 图6为水泥承装箱构件结构示意图; 图7为水泥承装箱构件另一面结构示意图; 图8为搅拌遮挡盖构件结构示意图; 图9为承托调整装置结构示意图; 图10为驱动联动装置结构示意图; 图11为固定滑道装置结构示意图。 图中:承载伸缩连接装置1;连接滑腔1-1;伸缩滑柱1-2;支撑连接板1-3;地坪砂浆 刮板构件2;砂浆主刮板2-1;连接滑口2-2;固定块I2-3;固定块II2-4;砂浆副刮板2-5;导向 伸缩连接构件3;侧立支撑板3-1;连接滑柱3-2;固定竖板3-3;楔形连接腔3-4;水泥承装箱 构件4;储存箱4-1;承托滑耳板4-2;移动钩板4-3;漏泥管4-4;控制阀门4-5;搅拌遮挡盖构 件5;遮挡盖5-1;固定螺钉5-2;加料漏斗5-3;电动机I5-4;搅拌轴5-5;十字搅拌板5-6;承托 调整装置6;固定贴板6-1;侧凸板6-2;升降滑柱6-3;轴承座6-4;升降丝杠6-5;手柄6-6;承 托升降板6-7;驱动联动装置7;电动机II7-1;齿轮轮7-2;连接转轴7-3;限位滑板7-4;固定 滑道装置8;连接侧板8-1;T形滑槽8-2;齿轮条8-3和地脚板8-4;固定孔8-5。
