技术摘要：
本发明高盐污水自阻垢型真空蒸馏装置包括：蒸馏器、机械蒸汽压缩机、板式换热器、进水水泵、研磨小球、冷凝水水泵和循环水水泵，蒸发段的上端与机械蒸汽压缩机的蒸汽入口相连；机械蒸汽压缩机的蒸汽出口与换热段的中心循环管和换热管外侧的蒸汽入口相连；换热段下端的  全部
背景技术：
用现有的真空蒸馏装置对含有高浓度盐的污水进行蒸馏时，在水分被蒸发后，含 有高浓度盐的污水会在蒸馏装置内结垢，长时间使用，会使蒸馏装置内的管壁腐蚀和堵塞 管道，影响了蒸馏装置的使用效率，严重时，真空蒸馏装置会被堵死，无法工作。而人工除垢 操作困难，用化学方式除垢，会对蒸馏装置造成腐蚀，大大缩短了真空蒸馏装置的使用寿 命。
技术实现要素：

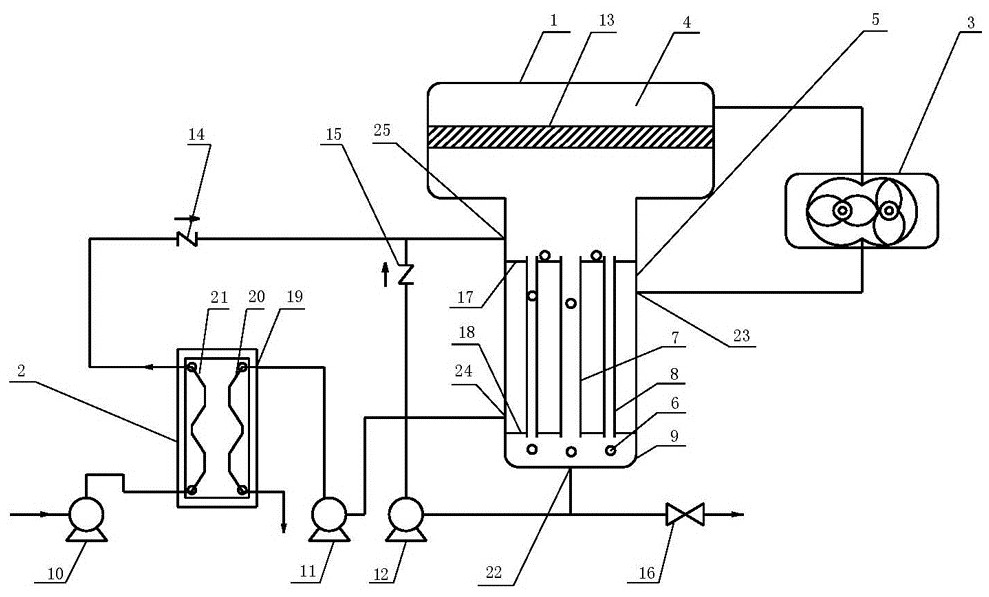

本申请的发明目的在于针对现有技术中的不足，提供一种高盐污水自阻垢型真空 蒸馏装置，它解决了换热管人工除垢的困难，延长了装置的使用寿命，运行费用较低。 为实现上述目的，本发明采用以下技术方案： 本发明的一种高盐污水自阻垢型真空蒸馏装置，它包括：蒸馏器、机械蒸汽压缩机、板 式换热器、进水水泵、研磨小球、冷凝水水泵和循环水水泵，蒸馏器自上到下包括：蒸发段、 换热段和浓水段，换热段内装有列管换热器，列管换热器包括：一个中心循环管、若干个换 热管、上隔板和下隔板，上隔板焊接在一个中心循环管和若干个换热管上端附近，下隔板焊 接在一个中心循环管和若干个换热管下端附近，一个中心循环管和若干个换热管的上端与 蒸发段相通，一个中心循环管和若干个换热管的下端与浓水段相通，板式换热器包括：相互 耦合在一起的放热段和吸热段，蒸发段的上端与机械蒸汽压缩机的蒸汽入口相连；机械蒸 汽压缩机的蒸汽出口与换热段的中心循环管和换热管外侧的蒸汽入口相连；换热段下端的 冷凝水依次通过冷凝水出口和冷凝水水泵与板式换热器放热段的热水入口相连，污水依次 通过进水水泵和板式换热器的吸热段与上隔板上方的蒸馏器污水入口相连，浓水段的底端 依次通过污水出口和循环水水泵与污水入口相连，浓水段的底端还依次通过污水出口和阀 门与浓水出口相通，其中：在浓水段内装有研磨小球，研磨小球的比重为水的比重，研磨小 球的直径小于换热管的直径； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：所述研磨小球由陶瓷材料制成； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：所述蒸发段还包括：除沫器，用 于去除蒸汽中的泡沫； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：在循环水水泵和污水入口之间 的管道上装有第二止回阀； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：在板式换热器和污水入口之间 的管道上装有第一止回阀； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：所述中央循环管装在换热段的 3 CN 111573760 A 说　明　书 2/3 页 中心，若干个换热管围着中央循环管沿圆周均匀排布； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：所述中央循环管的横截面积为 所有的换热管的总横截面积的40-100%； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：所述中央循环管和换热管的上 端高出上隔板5-20毫米； 本发明的一种高盐污水自阻垢型真空蒸馏装置，其中：从板式换热器的放热段流出的 液体为蒸馏水。 与现有技术相比，本发明的有益效果是：结构简单，操作维护方便，显著降低了换 热管除垢的人工成本，延长了装置的使用寿命，运行费用较低。 附图说明 图1为本发明的高盐污水自阻垢型真空蒸馏装置的示意图。 在图1中，标号1为蒸馏器；标号2为板式换热器；标号3为机械蒸汽压缩机；标号4为 蒸发段；标号5为换热段；标号6为研磨小球；标号7为中心循环管；标号8为换热管；标号9为 浓水段；标号10为进水水泵；标号11为冷凝水水泵；标号12为循环水水泵；标号13为除沫器； 标号14为第一止回阀；标号15为第二止回阀；标号16为阀门；标号17为上隔板；标号18为下 隔板；标号19为热水入口；标号20为放热段；标号21为吸热段；标号22为污水出口；标号23为 蒸汽入口；标号24为冷凝水出口；标号25为污水入口。
