技术摘要：
本申请提供一种柔性显示装置及其使用方法，其中，所述柔性显示装置包括：柔性显示屏和用于吸附所述柔性显示屏的吸附层；所述吸附层至少有一个面为刚性平面，所述刚性平面通过吸附方式与所述柔性显示屏紧密贴合，用于保持所述柔性显示屏的平整度。在本申请提供的柔性显  全部
背景技术：
柔性显示装置是由柔性材料制成的、可弯曲形变的显示器件，由于其具有可挠曲、 轻便等卓越的显示特质，柔性显示装置可被应用在可穿戴设备、移动设备、增强现实与虚拟 技术设备等多个领域，被认为是未来显示领域的主流。 柔性显示装置一般在非显示状态可通过卷曲或折叠收起，在显示状态时展开。但 是，现有的柔性显示装置在卷曲/折叠过程中容易受到损伤，而且在长期的折叠/卷曲存放 后也会发生不可逆形变、导致柔性显示装置展开后出现折痕或翘曲的问题，影响其显示效 果。
技术实现要素：

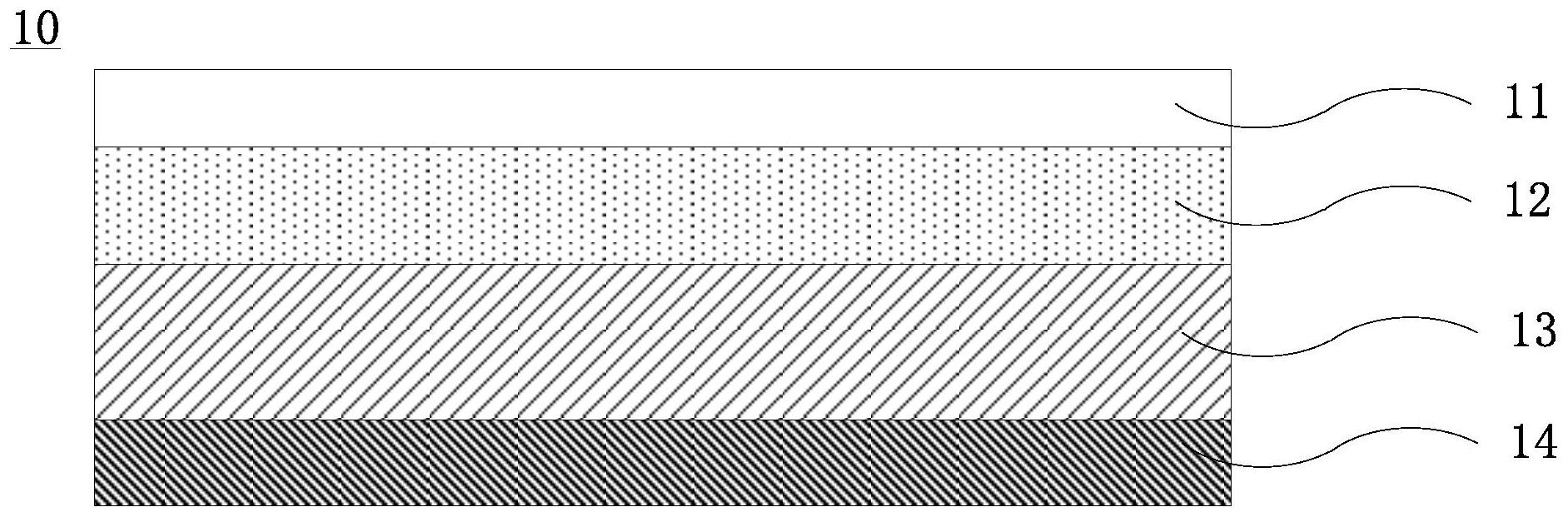

有鉴于此，本申请提供一种柔性显示装置及其使用方法，以解决现有的柔性显示 装置容易出现折痕或翘曲，影响其显示效果的问题。 为解决上述技术问题，本发明提供的一种柔性显示装置，所述柔性显示装置包括： 柔性显示屏和用于吸附所述柔性显示屏的吸附层； 所述吸附层至少有一个面为刚性平面，所述刚性平面通过吸附方式与所述柔性显 示屏紧密贴合，用于保持所述柔性显示屏的平整度。 可选的，在所述的柔性显示装置中，所述吸附方式包括静电吸附、磁性吸附、真空 吸附或纳米吸盘。 可选的，在所述的柔性显示装置中，所述柔性显示屏的整面或者局部吸附有所述 吸附层。 可选的，在所述的柔性显示装置中，所述吸附层一体成型且为平面形状。 可选的，在所述的柔性显示装置中，还包括：中框与底壳，所述中框与底壳组成一 底部支承件，所述底部支承件用于容置所述柔性显示屏。 可选的，在所述的柔性显示装置中，所述吸附层设置于所述柔性显示屏与所述中 框之间。 可选的，在所述的柔性显示装置中，所述中框具有至少一个凹槽，所述吸附层填充 于所述凹槽中。 可选的，在所述的柔性显示装置中，所述吸附层与所述中框一体成型。 可选的，在所述的柔性显示装置中，还包括：功能层，所述功能层设置于所述柔性 显示屏、吸附层、中框与底壳的任意两者之间。 本发明还提供一种柔性显示装置的使用方法，采用如上所述的柔性显示装置，所 述柔性显示装置的使用方法包括： 所述柔性显示屏处于平面状态时，通过所述吸附层对所述柔性显示屏进行吸附， 3 CN 111583786 A 说　明　书 2/6 页 以保持所述柔性显示屏的平整度；以及 所述柔性显示屏处于弯折状态时，对所述柔性显示屏进行释放。 在本发明提供的柔性显示装置及其使用方法中，通过在柔性显示屏的一侧设置吸 附层，实现所述柔性显示屏的吸附与释放，由此，所述柔性显示屏能够避免折痕或翘曲问 题，从而提升所述柔性显示装置的显示品质。 附图说明 此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本申请的实施 例，并与说明书一起用于解释本申请的原理。显而易见地，下面描述中的附图仅仅是本申请 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1示出了本发明实施例一的柔性显示装置的结构示意图。 图2示出了本发明实施例一的吸附层的俯视图。 图3为图2中吸附层沿N-N’线的剖面示意。 图4示出了本发明其他实施例的吸附层的俯视图。 图5为图4中吸附层沿N-N’线的剖面示意。 图6示出了本发明实施例二的柔性显示装置的结构示意图。 图7示出了本发明其他实施例的柔性显示装置的结构示意图。 图8示出了本发明另一实施例的柔性显示装置的结构示意图。 图9示出了本发明实施例三的柔性显示装置的结构示意图。
