技术摘要：
本发明公开了一种支撑环组件及烹饪器具，其中支撑环组件包括环状的支撑环本体，支撑环本体的内圈设有内侧板，支撑环本体的外圈设有外缘，支撑环本体一侧设有挡水板，朝向内侧板方向的挡水板上设有电路板，支撑环本体与挡水板一体成型。本发明所述的支撑环组件的支撑环  全部
背景技术：
电饭煲、电压力锅等烹饪器具作为小家电产品，已进入千家万户。小家电的安全问 题始终是消费者最关注的问题。现有技术中，电饭煲包括支撑环、主板支架和挡水板，主板 支架和挡水板通过螺钉固定在支撑环上，该装配方式一方面，导致零部件种类众多，装配效 率低，另一方面，挡水板用于遮挡外部的水，防止水直接流入到电气元件，引发电气安全隐 患，然而挡水板和支撑环之间存在缝隙，为外部水提供流通通道，无法保证电气安全性能。
技术实现要素：

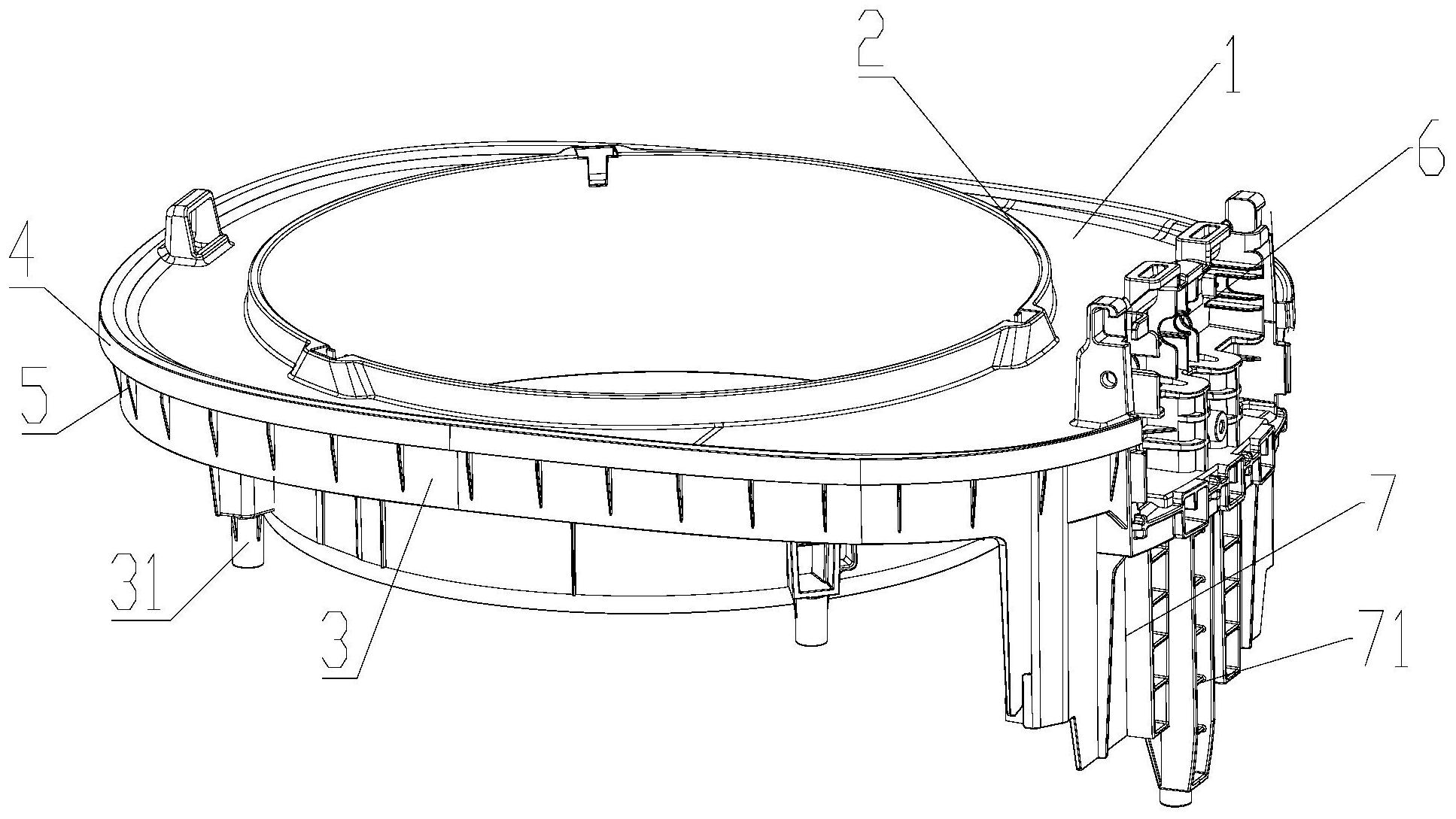

本发明的目的在于提供一种支撑环组件及烹饪器具，以解决现有烹饪器具零部件 种类多、装配效率低的技术问题；另一方面，解决现有烹饪器具因挡水板与支撑环之间存在 缝隙、存在电气安全隐患的技术问题。 为实现上述目的，本发明的一种支撑环组件及烹饪器具的具体技术方案如下： 一种支撑环组件，包括支撑环本体，支撑环本体呈环状结构，支撑环本体的内圈设 有内侧板，支撑环本体的外圈设有外缘，支撑环本体一侧设有挡水板，朝向内侧板方向的挡 水板上设有电路板，支撑环本体与挡水板一体成型。 进一步的，支撑环本体底面设置外侧板，外侧板置于内侧板和外缘之间，挡水板顶 端与外侧板通过一体成型工艺固定连接。 进一步的，挡水板的外侧壁上设置加强结构，加强结构包括竖直方向的导流板，导 流板之间通过加强板连接。 进一步的，支撑环本体底面设有卡接块，卡接块设置在挡水板和内侧板之间，卡接 块和挡水板之间形成支撑电路板的槽体。 进一步的，挡水板内侧壁的转角处设置限位块，限位块与电路板的侧边接触，挡水 板内壁上设有安装孔，通过螺栓将电路板固定在挡水板上。 进一步的，挡水板上方的支撑环本体上设有铰接安装部，铰接安装部与盖体。 进一步的，内侧板通过一体成型工艺与支撑环本体固定连接。 一种烹饪器具，包括底座和上述的支撑环组件，底座内设置绕线盘，内侧板的底端 搭接在绕线盘顶部的开口处，外侧板通过装饰条与底座固定连接。 进一步的，朝向外缘方向的外侧板的侧壁上沿周向设置加强筋，沿远离支撑环本 体方向，加强筋的宽度逐渐减小，装饰条顶端环绕加强筋设置，装饰条与外缘抵接，底座顶 部的开口处设置卡接槽，装饰条底端插入卡接槽内。 进一步的，绕线盘顶部的开口处向外翻折形成供内侧板搭接的L型翻边，翻边外周 设置固定孔，支撑环本体底面设置与固定孔配合的螺纹柱，通过螺栓将绕线盘与支撑环组 件固定连接。 3 CN 111588274 A 说　明　书 2/3 页 本发明的一种支撑环组件及烹饪器具具有以下优点： 本发明所述的支撑环组件,支撑环本体、挡水板、侧板通过一体成型工艺形成一个 整体部件，减少了零件数量，提高装配效率，由于挡水板和支撑环本体之间无缝隙，不存在 电气安全隐患，隔热效果更好、结构强度更高、外观更简洁，相比现有技术，省去电路板安装 支架。 附图说明 图1为本发明支撑环组件的立体图； 图2为本发明支撑环组件的剖视图； 图3为本发明支撑环组件第二视角的立体图； 图4为本发明烹饪器具的剖视图。 图中标号说明：1、支撑环本体；2、内侧板；3、外侧板；31、螺纹柱；4、外缘；5、加强 筋；6、铰接安装部；7、挡水板；71、加强结构；72、安装孔；73、限位块；74、卡接块；8、底座；81、 卡接槽；9、装饰条；10、绕线盘。
