技术摘要：
本发明实施例提供一种频偏校正方法及接收器，其中，所述方法包括：接收多包导频信息；通过共轭相乘处理前后两包导频信息，确定所述前后两包导频信息之间的频偏值；基于所述频偏值，进行频偏补偿。所述接收器用于执行上述方法。本发明实施例的频偏校正方法及接收器，不  全部
背景技术：
随着通信技术的发展，通信技术逐渐向高速率、远距离的无线通信方向发展，但是 随着通信速率的提高，在无线信道条件下受到自然的干扰会越来越强，对通信系统而言，由 于发送端和接收端之间的频差，以及接收端移动所带来的多普勒频移等因素的影响，载波 频率与本地晶振的频率之间存在着频率偏移，简称为“频偏”，需要对频偏进行校正来消除 通信干扰。 现有技术中校正频偏的方法首先对FFT(Fast  Fourier  Transform，快速傅里叶变 换)变换后的子载波信号直接进行干扰削除，然后对干扰削除后的子载波信号进行整数频 偏计算和整数频偏调整，并根据符号间导频的相位差对整数频偏调整后的子载波信号进行 小数频偏计算，以进行小数频偏调整。 而现有技术需要进行FFT变换，操作较复杂，不能充分利用导频信息，处理完的导 频信息未完全消除频偏，不能实现快速精准地完成频偏校正。
技术实现要素：

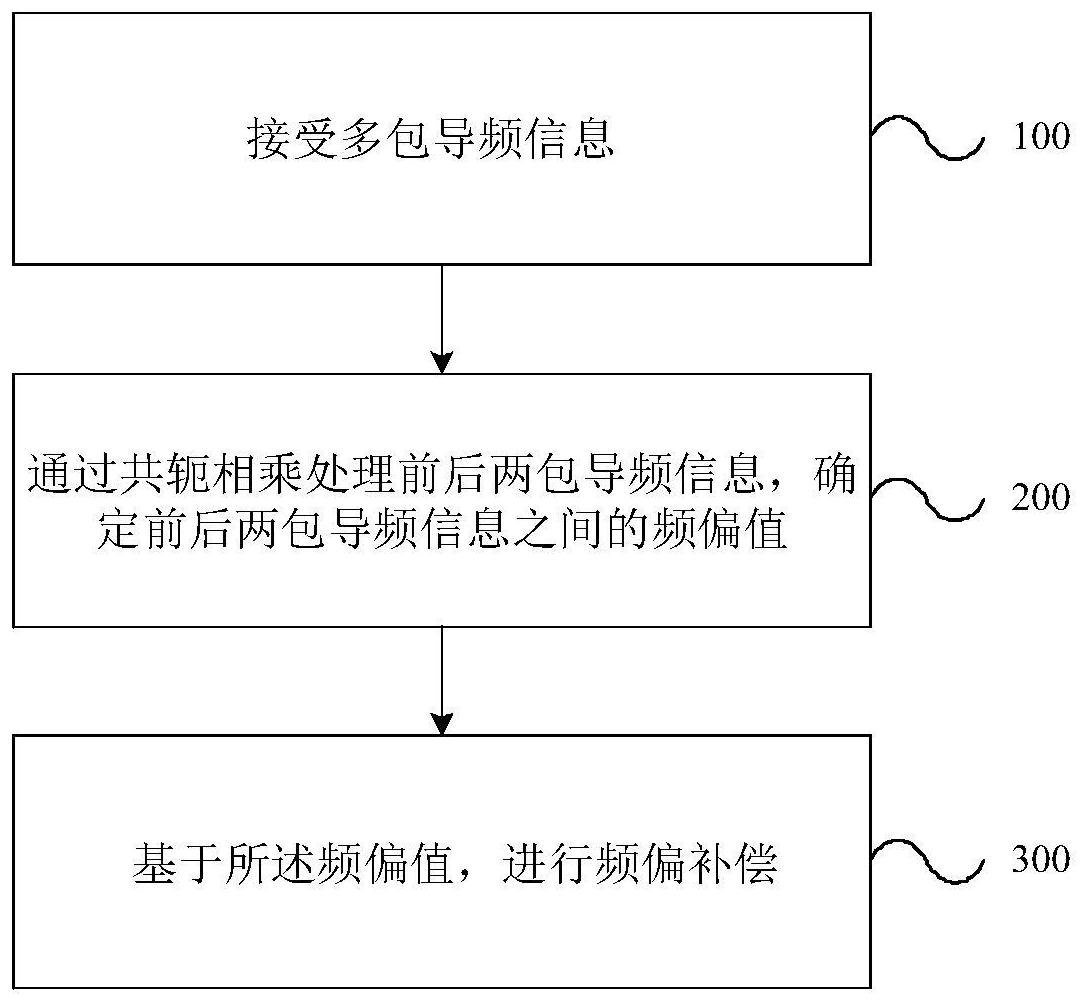

本发明实施例提供一种克服上述问题或者至少部分地解决上述问题的频偏校正 方法及接收器。 第一方面，本发明实施例提供一种频偏校正方法，包括：接收多包导频信息；通过 共轭相乘处理前后两包导频信息，确定所述前后两包导频信息之间的频偏值；基于所述频 偏值，进行频偏补偿。 在一些实施例中，所述导频信息包括：导频序列和有效数据，所述通过共轭相乘处 理前后两包导频信息，确定所述前后两包导频信息之间的频偏值，包括：通过共轭相乘处理 前后两包导频信息的导频序列，确定所述前后两包导频信息之间的频偏值。 在一些实施例中，所述通过共轭相乘处理前后两包导频信息的导频序列，确定所 述前后两包导频信息之间的频偏值，包括：确定所述前后两包导频信息中的前一包导频信 息的导频序列的共轭结果；将所述前后两包导频信息中的后一包导频信息的导频序列与所 述共轭结果相乘，得到新序列；基于所述新序列确定相位信息；基于所述相位信息，确定所 述频偏值。 在一些实施例中，所述共轭相乘处理的公式为： 式中r1(t )*1 为经过共轭处理的所述前一包导频信息的导频序列，r2(t2)为所述后 一包导频信息的导频序列，s(t1)*为经过共轭处理的前一包导频信息的原始导频序列，s (t2)为后一包导频信息的原始导频序列，θ为传输线等因素所造成的固定相偏，f为传输系 统的传输频偏，t1为前一包导频信息传输的时间，t2为后一包导频信息传输的时间，ft1为信 4 CN 111585924 A 说　明　书 2/10 页 号传输过程中频偏f在时间t1内造成的总的传输相偏，ft2为信号传输过程中频偏f在时间t2 内造成的总的传输相偏。 在一些实施例中，所述基于所述频偏值，进行频偏补偿，包括：基于所述频偏值，根 据所述导频信息的信号频率以及所述导频信息的有效数据，进行频偏补偿。 在一些实施例中，所述基于所述频偏值，进行频偏补偿，包括：对于在设定时间内 接收到的最后一包导频信息，基于所述最后一包导频信息的前一包导频信息与所述最后一 包导频信息的频偏值，对所述最后一包导频信息，进行频偏补偿；对于在设定时间内接收到 的其他包导频信息，基于所述频偏值，对所述前后两包导频信息中的前一包导频信息，进行 频偏补偿。 第二方面，本发明实施例提供一种接收器，包括：接收单元，用于接收多包导频信 息；处理单元，用于通过共轭相乘处理前后两包导频信息，确定所述前后两包导频信息之间 的频偏值；校正单元，用于基于所述频偏值，进行频偏补偿。 第三方面，本发明实施例提供一种频偏校正装置，包括：接收模块，用于接收多包 导频信息；处理模块，用于通过共轭相乘处理前后两包导频信息，确定所述前后两包导频信 息之间的频偏值；校正模块，用于基于所述频偏值，进行频偏补偿。 第四方面，本发明实施例提供一种电子设备，包括存储器、处理器及存储在存储器 上并可在处理器上运行的计算机程序，所述处理器执行所述程序时实现第一方面中任一种 可能的实现方案所提供的频偏校正方法的步骤。 第五方面，本发明实施例提供一种非暂态计算机可读存储介质，其上存储有计算 机程序，该计算机程序被处理器执行时实现第一方面中任一种可能的实现方案所提供的频 偏校正方法的步骤。 本发明实施例提供的频偏校正方法、接收器、频偏校正装置、电子设备以及非暂态 计算机可读存储介质，通过采用对两包导频信息进行共轭相乘处理，可以消除调制相位和 固定相偏，得到频偏值，再依据频偏值进行频偏补偿，能够不占用或浪费任何的帧结构资 源，同时在时域上进行频偏估计，不使用任何的FFT进行频偏估计，更加简便快捷，更能适用 于频域均衡的使用环境。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他的附图。 图1为本发明实施例中频偏校正方法的流程示意图； 图2为本发明实施例中帧结构的结构示意图； 图3为本发明实施例中频偏估计确定频偏值的流程示意图； 图4为本发明实施例中的频偏估计的精度对比图； 图5为本发明实施例的系统误码率对比图； 图6为本发明实施例中的接收器的结构示意图； 图7为本发明实施例中的频偏校正装置的结构示意图； 5 CN 111585924 A 说　明　书 3/10 页 图8为本发明实施例中的电子设备的结构示意图。
