技术摘要：
本发明的目公开了一种真空染色装置，通过将织物缠绕在卷线筒上并使喷染机构完全密封地罩住卷线筒，然后在内部抽真空，使得染料被吸入并喷染在织物上，从而达到染色的目的。其技术方案要点是：真空染色装置，包括配色机构、喷染机构、卷线机构和真空泵，喷染机构内壁为  全部
背景技术：
纺织工业是我国传统的支柱产业，包括纺织、印染、化纤、服装和纺织专用设备制 造等五个部分。随着国民经济的快速发展，我国的印染业也进入了高速发展期，设备和技术 水平明显提升，生产工艺和设备不断更新。染色机是一种广泛用于棉、麻、化纤、混纺、人造 丝上色的机器，现有纺织用染色机采用全不锈钢制造，包括染色桶和浆叶，使用时将所需染 色的织物和染料置入染色桶中，浆叶用于搅拌染料和被染物，使得被染污呈浮染状态，完成 染色后取出被染物进行烘干或晾干。 但是，现有染色机具有以下不足： 1.采用现有染色机对织物进行染色时，需要将织物完全浸泡在染料中，因此需要调配 大量染料，而染色完成后染色机中往往还残留大量染料，一般这些残留的染料无法二次使 用。染料使用量大使得原料成本增加，而且每次染色后残留的染料造成大量浪费，不利于节 约生产成本，此外，过度无法循环使用的残留染料也会增加后续处理成本，若处理不当，还 会造成环境污染。 2.现有染色机在一次染色工作中只能为织物染上一种颜色，若要在同一织物上染 上多种颜色，则需要进行多次的配色和染色步骤，不仅工作量大，而且染色过程中容易是不 同的颜色发生交叉混合，导致染色效果较差。
技术实现要素：

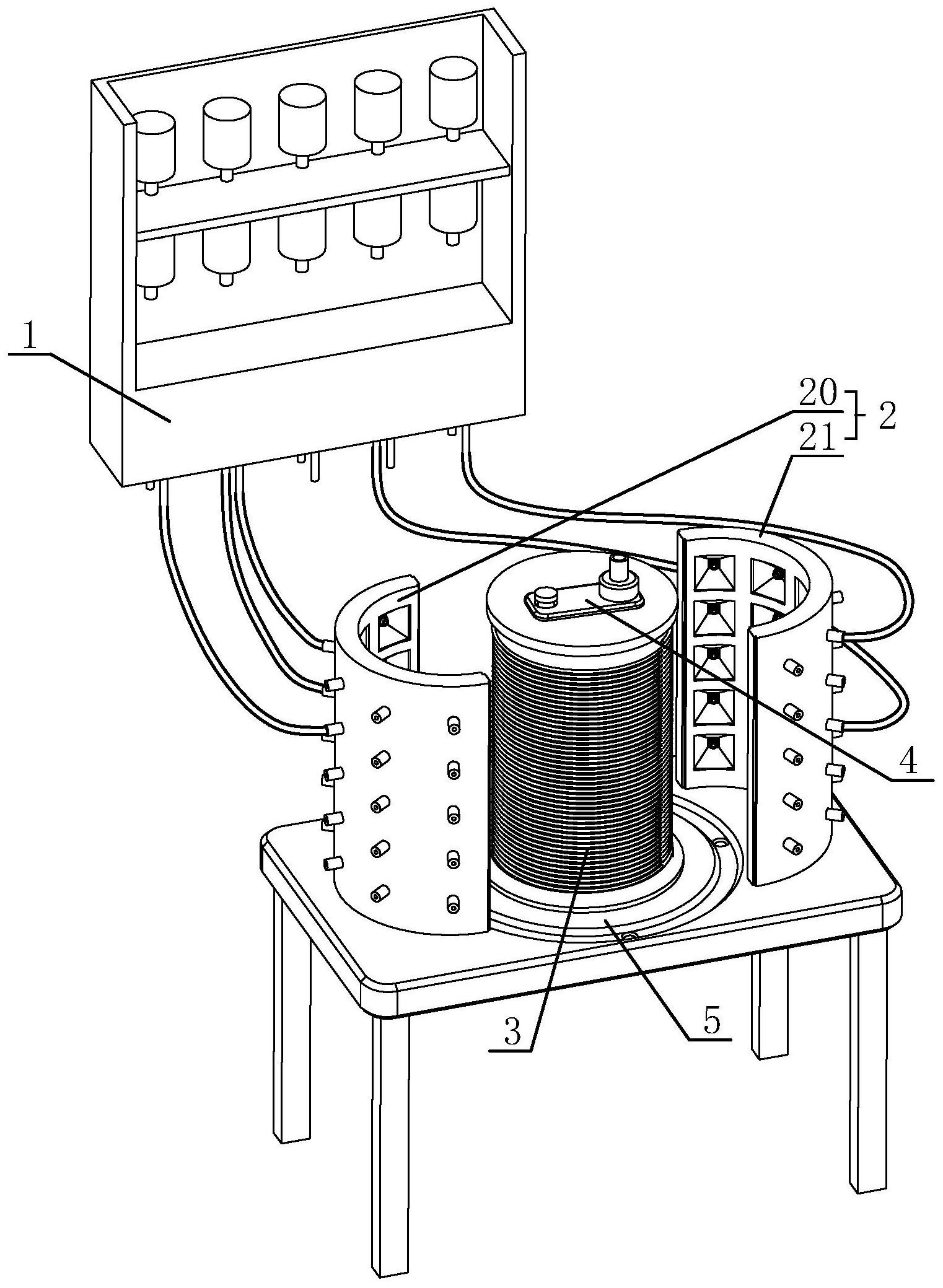

本发明的目的是为了提供一种真空染色装置，通过将织物缠绕在卷线筒上并使喷 染机构完全密封地罩住卷线筒，然后在内部抽真空，使得染料被吸入并喷染在织物上，从而 达到染色的目的。 为了实现上述发明目的，本发明采用了以下技术方案： 真空染色装置，包括配色机构、喷染机构、卷线机构和真空泵，所述喷染机构内壁为圆 弧型，喷染机构设有多个用于喷出染料的喷口和用于输入染料的进料管，每个喷口对应一 个进料管；所述卷线机构包括卷线筒、上罩盖和下罩盖，所述卷线筒内部中空形成腔室，卷 线筒的筒壁留有通孔；所述真空泵设于卷线机构的上罩盖或下罩盖上；所述喷染机构可完 全罩住卷线筒且不留缝隙，所述真空泵可将卷线筒内部腔室抽至真空，所述进料管连接至 配色机构。 与现有技术相比，采用了上述技术方案的真空染色装置，具有如下有益效果： 一、采用本发明的真空染色装置，将织物缠绕在侧壁留有通孔的卷线筒上，然后将喷染 机构完全将卷线筒罩住，使得喷染机构内部形成完全密封的空间，在对卷线筒内部进行抽 真空时，配色好的染料被吸入，染料从进料管进入并从喷口喷出至织物表面，由于卷线筒侧 边留有通孔，颜料继续因负压的作用进行向内渗入，从而使整个织物上色。 3 CN 111575939 A 说　明　书 2/3 页 二、采用本发明的真空染色装置，因喷染机构设有多个喷口，每个喷口对应一个进 料管，进料管连接至配色机构，配色机构可以针对每个进料管进行单独配色，使得每个喷口 都可以喷出不同的颜色，可以在一次染色工作中同时为织物染上多种颜色。 优选的，喷染机构包括第一喷染罩和第二喷染罩，第一喷染罩和第二喷染罩为对 称设置的半圆弧型罩，第一喷染罩和第二喷染罩之间可打开和闭合，方便取出卷线机构进 行卷线操作，还可以随时打开喷染机构观察织物的上色情况。 优选的，喷口包括喷嘴和锥形开口，所述喷嘴设于锥形开口底部；所述多个喷嘴整 齐排列于第一喷染罩和第二喷染罩的内壁上，锥形开口可以限制喷嘴喷出的染料向四周发 散，使得染料在织物上形成规则的、大小一定的区域，可以避免不同喷口喷出的不同颜色发 生交叉。 优选的，第一喷染罩和第二喷染罩的两侧边缘处设有密封结构，当第一喷染罩和 第二喷染罩闭合时，密封结构结构可以增强第一喷染罩和第二喷染罩之间的密封性，避免 第一喷染罩和第二喷染罩的接触处留有缝隙，导致内部无法抽真空。 优选的，卷线筒包括绕线部和用于与喷染机构贴合密封的密封部，所述密封部的 半径与喷染机构内壁的半径相同，当喷染机构罩住卷线筒时，密封部与喷染机构的内壁完 全贴合，以保证抽真空时喷染机构和卷线筒之间不漏气。 优选的，还设有用于收集卷线筒内部染料的染料回收机构，避免染色后卷线桶内 流出的染料污染工作环境，还可以将染料收集以备再次利用。 优选的，染料回收机构位于卷线筒下方，染料回收机构设有漏斗，漏斗上端形成收 集口，收集口直径小于卷线筒内壁直径；所述真空泵位于上罩盖上，所述下罩盖与卷线筒可 拆卸连接，卷线筒中流出的染料可以直接进入收集口。 优选的，卷线筒下端设有卡接部，所述卡接部采用铁磁性材料；所述收集口周围设 有用于吸引卡接部的磁铁圈，放置卷线筒时，卡接部受铁磁圈吸引并自动使卷线筒底部对 齐收集口。 优选的，染料回收机构还包括收集槽，所述收集槽为环形，收集槽围绕收集口一 周，收集槽的直径大于喷染机构外壁直径。 优选的，收集槽的槽底设有至少一个流出孔，所述流出孔连通至漏斗，操作失误或 者设备老化可能导致喷染机构闭合不严、进料管漏液等情况，导致染料从喷染结构外部流 出，因此采用环形的收集槽收集这些流出的染料，并通过流出孔将收集槽中的染料导入漏 斗中。 附图说明 图1为本发明真空染色装置实施例的结构示意图。 图2为本实施例中第一喷染罩的结构示意图。 图3和图4为本实施例中卷线机构的结构示意图。 图5为本实施例中卷线筒的结构示意图。 图6为本实施例各机构的位置关系示意图。 图7为本实施例中染料回收机构的结构示意图。 附图标记：1、配色机构；2、喷染机构；20、第一喷染罩；21、第二喷染罩；22、喷口； 4 CN 111575939 A 说　明　书 3/3 页 220、喷嘴；221、锥形开口；23、进料管；24、密封结构；3、卷线机构；30、卷线筒；301、绕线部； 3011、通孔；302、密封部；31、上罩盖；32、下罩盖；4、真空泵；5、染料回收机构；50、漏斗；51、 收集口；52、收集槽；520、流出孔；53、磁铁圈。
