技术摘要：
本发明公开了一种兔毛角蛋白抗菌凝胶制备系统，包括以下方法步骤：S1、羧甲基壳聚糖溶液制备：取三份质量分别为0.1g、0.3g和0.5g的羧甲基壳聚糖的粉末，分别倒入三个装有10毫升的烧杯中，然后搅拌均匀。涉及兔毛角蛋白抗菌凝胶制备技术领域。该兔毛角蛋白抗菌凝胶制备  全部
背景技术：
兔毛是一种天然特种动物纤维，本身富含多种氨基酸，含有大量的-NH与  CoOH官 能团；免毛纤维手感柔软，质轻蓬松、风格别致、保暖性和吸湿性好，耐酸不耐碱，与皮肤接 触时会产生轻、柔、软。 兔毛中含有的角蛋白具有良好的抗菌作用，可用于制作抗菌凝胶，而现有的兔毛 角蛋白抗菌凝胶制备系统，在实际操作过程中步骤繁琐，制备出的抗菌凝胶浓度系数存在 一定的偏差，且容易受到外界环境因素影响，导致最终冷却时凝胶效果不够理想。
技术实现要素：

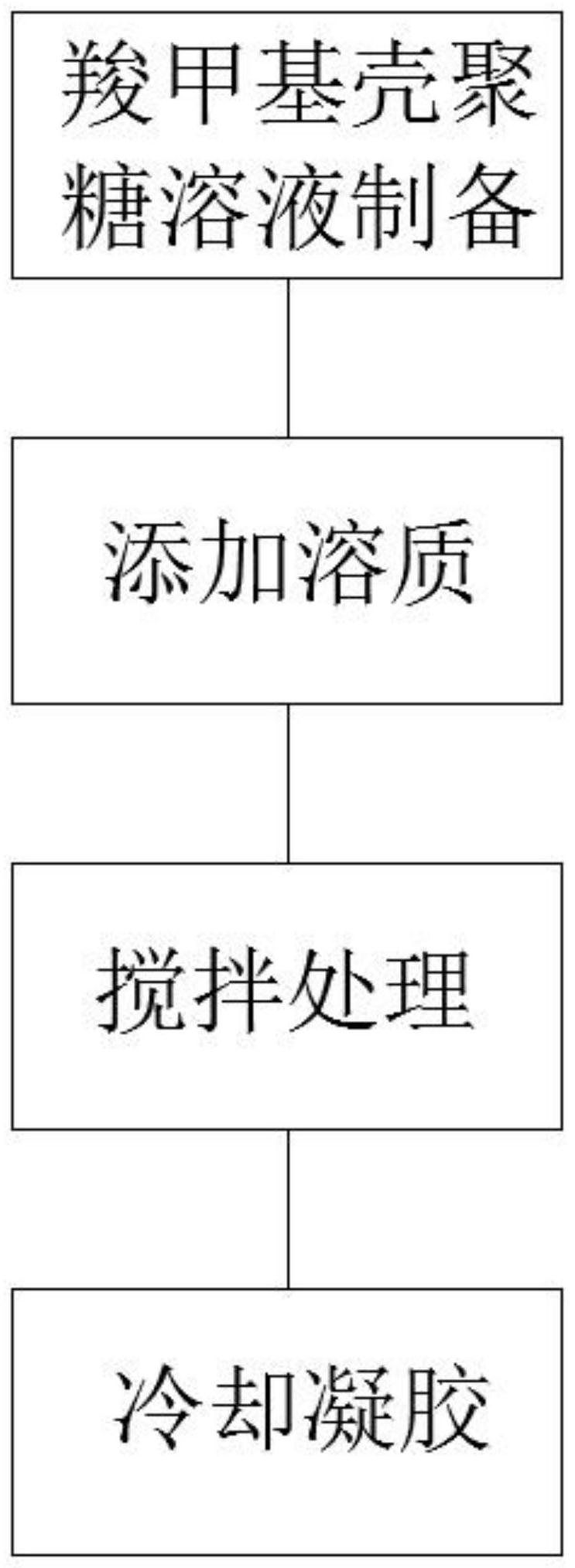

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种兔毛角蛋白抗菌凝胶制备系统，解决了 现有的兔毛角蛋白抗菌凝胶制备系统，在实际操作过程中步骤繁琐，容易受到外界环境因 素影响的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种兔毛角蛋白抗菌凝胶 制备系统，包括以下方法步骤： S1、羧甲基壳聚糖溶液制备：取三份质量分别为0.1g、0.3g和0.5g的羧甲基壳聚糖 的粉末，分别倒入三个装有10毫升的烧杯中，然后搅拌均匀； S2、添加溶质：分别取三份1.5g兔毛蛋白粉以及三份0.0225g的L半胱氨酸的分别 加入S1中的三个烧杯中； S3、搅拌处理：首先使用玻璃棒对S2中的添加溶质的溶液进行搅拌，使得溶液与溶 质均匀混合，然后使用集热式恒温磁力搅拌器进行二次搅拌； S4、冷却凝胶：将S3中装有混合溶液的烧杯取出，放置在室内，使得烧杯中的溶液 冷却凝胶。 进一步地，所述S1中配制的三份羧甲基壳聚糖溶液质量分数分别为1％、  2％和 5％，且分别对三份羧甲基壳聚糖溶液进行标记。 进一步地，所述S3中在使用玻璃棒搅拌混合溶液时，需确保溶质完全溶解在溶液 中，所述S3中使用集热式恒温磁力搅拌器搅拌时温度设置在65摄氏度，时间设置30分钟。 进一步地，所述S4中将搅拌好的溶液在室温下静置冷却，凝胶时间一般为6-8小 时。 进一步地，所述集热式恒温磁力搅拌器包括支撑座和防护罩，所述底座的顶部设 置有加热筒，所述支撑座的顶部固定连接有支撑杆，所述防护罩的左右两侧均设置有固定 3 CN 111607107 A 说　明　书 2/5 页 结构，所述固定结构包括固定卡块，所述防护罩内壁的左右两侧均开设有滑槽。 进一步地，所述固定卡块活动连接于滑槽的内部，所述固定卡块的一侧固定连接 有连接杆，所述连接杆的表面且位于滑槽的内部套接有弹性件，所述连接杆的一端活动连 接有按动件。 进一步地，所述防护罩的内壁上设置有保护层，所述防护罩的顶部转动连接有握 把。 进一步地，所述支撑杆上设置有固定件，所述支撑座的左右两侧均开设有固定槽， 所述支撑座左右两侧的底部均固定连接有连接块。 有益效果 本发明具有以下有益效果： 该兔毛角蛋白抗菌凝胶制备系统，通过设置该系统，将兔毛角蛋白抗菌凝胶制备 分为羧甲基壳聚糖溶液制备、添加溶质、搅拌处理和冷却凝胶四个步骤，对原有繁琐的操作 步骤进行简化，且每个步骤联系紧密，并在实际动手操作时更加简单、方便，其中主要通过 添加羧甲基壳聚糖溶液和L半胱氨酸实现凝胶，对添加的溶质进行了改进，不需要反复添加 过多的溶质调节，使得溶液可控性增加，同时在制备溶液时相对稳定，不易受到外界环境影 响，从而确保最终凝胶时效果不会出现过大的偏差，大大提高了凝胶的质量。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 图1为本发明提供的兔毛角蛋白抗菌凝胶制备系统第一实施例的结构示意图； 图2为本发明提供的兔毛角蛋白抗菌凝胶制备系统第二实施例的结构示意图； 图3为本发明中集热式恒温磁力搅拌器和防护罩内部的结构示意图； 图4为本发明中集热式恒温磁力搅拌器和防护罩外部部的结构示意图； 图5为图3所示A部的放大示意图； 图6为本发明中集热式恒温磁力搅拌器收缩的折叠状态的结构示意图。 图中，1-支撑座、2-防护罩、3-加热筒、4-支撑杆、5-固定结构、51-固定卡块、52-连 接杆、53-弹性件、54-按动件、6-滑槽、7-保护层、8-握把、  9-固定件、10-固定槽、11-连接 块。
