技术摘要：
一种永磁叠加定子无刷电机，其特征在于转子体(2)的弧面固定有4个依次排列的转子磁瓦(3)，转子体(2)的周围均布有6个定子铁芯(4)，每个定子铁芯(4)上均有2个圆孔(13)，相邻的两个定子铁芯(4)的外端之间都有一个定子叠加永磁铁(7)相接触，定子叠加永磁铁(7)的两个端面和与  全部
背景技术：
目前市场上使用的永磁电机一般均是由转子、定子、端盖、机壳、硅钢片和齿槽极 片等组成，通过在转子或定子上铠装磁条的方法来制造永磁电机，这种永磁电机的形状与 传统电动机相似，使用成本较高、制造工艺较复杂，节能效果不明显，制约了永磁体在电机 领域中的正常应用。本发明人在专利ZL201720019431.1中提出了一种永磁转子屏蔽式节能 电动机，其结构简单、使用性能好、节能效果明显；本发明人在专利ZL201821796204.0中提 出了一种永磁外叠加转子无刷节能电动机，使永磁体的磁能充分发挥在做有用功上，其节 能效果更明显，同时用霍尔线路的检测信号通过控制器使其换向，实现了永磁能源的高效 利用。但在进一步的研究中发现，把永磁体叠加在电机的定子铁芯上时，用小的电流和小的 电压，就能使电机做更大的功。
技术实现要素：

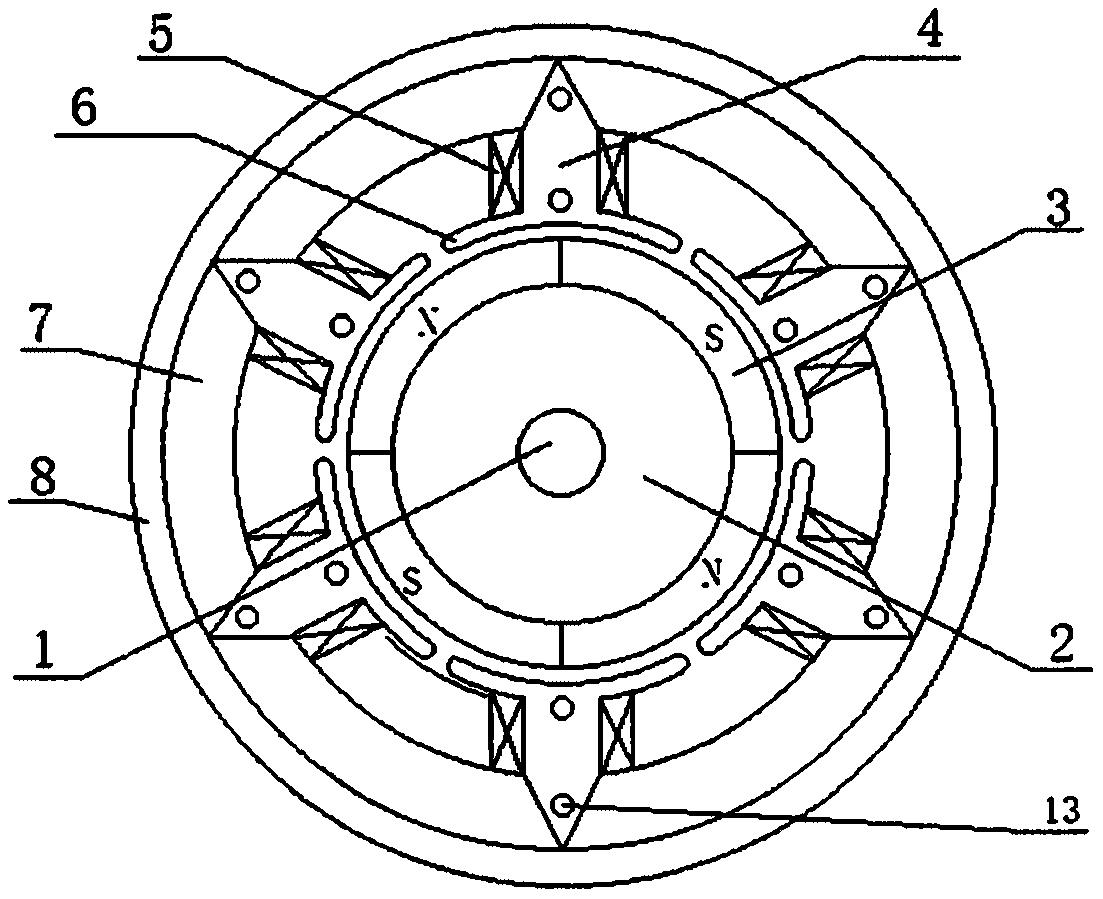

本发明的目的是提供一种结构简单、成本低、力矩大、节能效果显著的永磁叠加定 子无刷电机，本发明是在定子铁芯(4)上叠加了定子叠加永磁铁(7)，定子铁芯(4)上缠绕有 电磁线圈(5)，当电磁线圈(5)通电时，定子铁芯(4)上就会产生N极或S极磁场，在永磁场和 电磁场就获得了永磁力和电磁力叠加之合力，定子铁芯极靴上就获得较大的磁力，也就是 在不增加电量的情况下，增加了转子体(2)的力矩，增大电机功率，达到了最好的节能效果。 本发明的目的是这样实现的： 一种永磁叠加定子无刷电机，包括电机轴(1)、转子体(2)、定子铁芯(4)、机壳(8)、 第一机壳端盖(9)、第二机壳端盖(10)组成，其特征在于转子体(2)的弧面固定有4个依次排 列的转子磁瓦(3)，每个转子磁瓦的磁极均为径向磁极，每个相邻转子磁瓦的极性相异；转 子体(2)的周围均布有6个定子铁芯(4)，每个定子铁芯(4)上均有2个圆孔(13)，定子铁芯 (4)的内端为极靴(6)，定子铁芯(4)的外端的横截面为角状，相邻的两个定子铁芯(4)的外 端之间都有一个定子叠加永磁铁(7)相接触，每个定子叠加永磁铁(7)的极性方向相一致， 定子叠加永磁铁(7)的两个端面和与之相接触的定子铁芯(4)的外端的侧面相互吻合，定子 叠加永磁铁(7)的横截面为扇形，其外圆弧与机壳(8)的内缘相互吻合，其外圆弧的两端分 别和相邻的定子叠加永磁铁的外圆弧的一端相接触；铁芯固定板一(11)和铁芯固定板二 (12)的规格相同，周边为圆形，形状与6个定子铁芯(4)和6个定子叠加永磁铁(7)组合在一 起时的横截面相同，铁芯固定板上的12个圆孔(13)和定子铁芯(4)上的圆孔一一对应，6个 定子铁芯(4)位于铁芯固定板一(11)和铁芯固定板二(12)之间，并由穿过圆孔(13)的固定 螺杆(14)紧固在一起，每个定子铁芯(4)的中端都缠绕有电磁线圈(5)，其通电方向由霍尔 电路控制。 电机轴(1)位于转子体(2)的中心线上，电机轴(1)的两端分别穿过第一机壳端盖 3 CN 111600414 A 说　明　书 2/3 页 (9)和第二机壳端盖(10)并可旋转，第一机壳端盖(9)和第二机壳端盖(10)分别与机壳(8) 的两端固定。 本发明的有益效果是：结构简单、成本低、力矩大、节能效果显著。 附图说明 图1为本发明的工作原理示意图。 图2为本发明的侧面剖视示意图。 图3为本发明的铁芯固定板一的示意图。 图中标号：1-电机轴、2-转子体、3-转子磁瓦、4-定子铁芯、5-电磁线圈、6-极靴、7- 定子叠加永磁铁、8-机壳、9-第一机壳端盖、10-第二机壳端盖、11-铁芯固定板一、12-铁芯 固定板二、13-圆孔、14-固定螺杆。
