技术摘要：

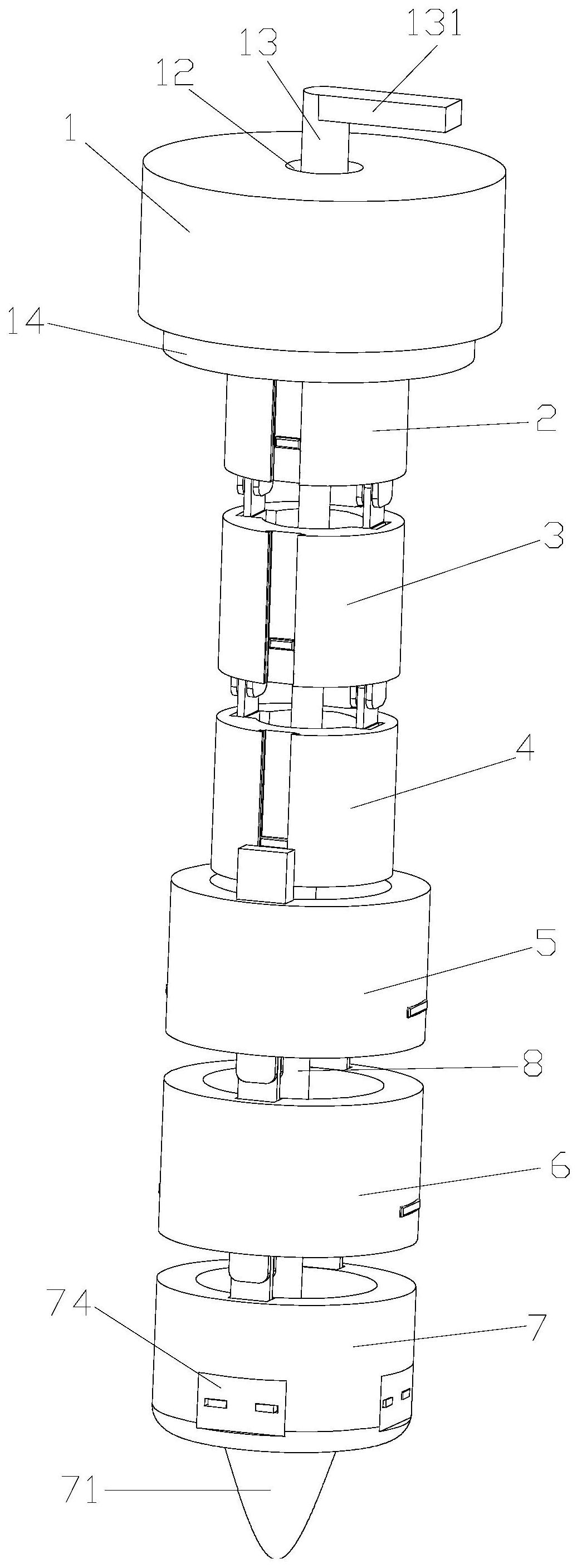

本发明公开了一种下水道疏通器，包括安装盘、设于所述装盘上的连接段及与所述安装盘可拆卸连接的套筒，所述连接段包括第一连接段、第二连接段、第三连接段、第四连接段、第五连接段及第六连接段，所述第一连接段、所述第二连接段、所述第三连接段、所述第四连接段、所  全部
背景技术：
目前，随着经济的发展，人们普遍居住在楼房，现在的楼房采用下水道进行排污， 而因下水管道的管径有限，生活中经常会碰到下水道堵塞的问题，而现有的下水道疏通器， 采用螺旋钢丝，手动或采用电机驱使螺旋钢丝在下水道中旋转，从而将堵塞处疏通，但这种 方法，尤其是螺旋钢丝细的情况下，螺旋钢丝容易盘旋在堵塞处，造成无法及时发现螺旋钢 丝盘旋而白费功夫。 中国专利CN104818751A公开的一种家用下水道疏通器，采用移动式疏通头和螺旋 钢丝轴相配合，转动螺旋钢丝轴时，疏通头沿螺旋钢丝轴移动并顺利通过反水弯，将堵塞的 杂物彻底清除，下水道疏通彻底；在对疏通器进行存储时，无法较好的将疏通器折叠，使疏 通器占用空间较大，且疏通头暴露在外，容易对儿童造成伤害。
技术实现要素：
本发明为了克服现有技术的不足，提供一种下水道疏通器。 为了实现上述目的，本发明采用以下技术方案：一种下水道疏通器，包括安装盘、 设于所述装盘上的连接段及与所述安装盘可拆卸连接的套筒，所述连接段包括第一连接 段、第二连接段、第三连接段、第四连接段、第五连接段及第六连接段，所述第一连接段、所 述第二连接段、所述第三连接段、所述第四连接段、所述第五连接段及所述第六连接段依次 活动连接，所述第六连接段底部设有钻头，所述安装盘底部设有连接环，所述连接环侧壁上 设有第一螺纹，所述套筒内壁上设有与第一螺纹相配合的第二螺纹，所述套筒内壁上设有 固定组件；当疏通器在不使用时，通过各个连接段的相互配合，将连接段收集在一起，减小 疏通器所占空间，便于对疏通器进行存储；在各个连接段相互配合在一起后，通过螺纹连接 将套筒套设于安装盘上，使各个连接段置于套筒内，对疏通器起保护作用，将钻头与外界隔 绝，避免儿童玩耍时触碰到钻头，提升疏通器的安全性；通过固定组件对疏通器起定位作 用，将疏通器固定在套筒内部，避免疏通器与套筒内壁产生碰撞，对疏通器和套筒起保护作 用，增加套筒与安装盘的连接效果。 作为优选，所述套筒顶部设有固定弹簧，所述固定弹簧底部设有第一固定板，所述 第一固定板上设有与所述钻头相配合的第四通孔；通过第四通孔对钻头进行固定，对钻头 的定位从而对疏通器起定位效果，将疏通器固定在套筒中部位置，避免套筒内壁与疏通器 产生碰撞，对疏通器和套筒起保护作用，使疏通器被稳定的安置在套筒内。 作为优选，所述固定组件包括设于所述套筒内壁上的安装块和穿设于所述安装块 内的固定块，所述安装块内设有第六活动腔，所述第六活动腔内设有连接弹簧，所述固定块 穿设于所述第六活动腔内；当疏通器被放置在套筒内后，套筒内壁上的固定块与疏通器侧 壁相接触，对疏通器起固定作用，在连接弹簧的作用下，将疏通器固定在套筒中部，避免疏 3 CN 111593803 A 说　明　书 2/7 页 通器与套筒内壁相碰撞，与第一固定板相互配合，提升对疏通器的固定效果。 作为优选，所述固定块一端可转动连接有转辊，所述转辊上设有缓冲垫，所述缓冲 垫为弹性材料制成；通过转辊对固定块与疏通器起承接作用，避免固定块直接与疏通器接 触，减小固定块与疏通器的摩擦力，在将套筒装入到安装盘上使便于转动套筒，从而便于将 套筒装入到安装盘上；通过缓冲垫与疏通器的直接接触，避免硬物直接接触对疏通器造成 损坏，对疏通器起保护作用，延长疏通器使用寿命。 作为优选，所述固定块另一端设有第三限位板，所述第三限位板设于所述第六活 动腔内，所述连接弹簧固连于所述第三限位板上；通过第三限位板与第六活动腔的相互配 合，避免固定块从第六活动腔内脱出，使固定块始终安装于第六活动腔内，提升固定块与第 六活动腔的连接效果。 作为优选，所述第六连接段内壁上设有储料腔，所述安装盘内设有第一连接轴，所 述第一连接轴底部设有与所述钻头相连的软轴；采用纯手动驱动的方式完成对下水道的清 堵工作，避免在疏通器上装设电子设备，降低疏通器的成本，减少对疏通器的维护次数；通 过软轴对钻头进行传动，使疏通器在沿着管道进行弯折时也能为钻头提供转动的动力，使 钻头能够抵住堵塞物将堵塞打通，提升疏通器的清堵效果；通过储料腔对钻头钻开的一部 分堵塞物进行收集，避免管道内残留过多的杂物造成管道的二次堵塞，提升疏通器的疏通 效果。 作为优选，所述第二连接段顶部设有第一连接块，所述第一连接块上设有第一连 接座，所述第一连接座上设有第一连接槽，所述第三连接段活动连接于所述第一连接槽内； 所述第一连接座可沿着所述第一连接块内壁移动；第三连接段通过与第一连接块的相互配 合，可绕着第一连接块进行转动，使疏通器具有转向能力，在疏通器伸入到管道弯曲部时能 够随着管道的弯折而件弯折；当对疏通器进行回收时，将第一连接座推入到第一连接块内， 使第三连接段与第二连接段相接触，缩短疏通器的长度，便于疏通器的存储。 本发明具有以下优点：当疏通器在不使用时，通过各个连接段的相互配合，将连接 段收集在一起，减小疏通器所占空间，便于对疏通器进行存储；在各个连接段相互配合在一 起后，通过螺纹连接将套筒套设于安装盘上，使各个连接段置于套筒内，对疏通器起保护作 用，将钻头与外界隔绝，避免儿童玩耍时触碰到钻头，提升疏通器的安全性；通过固定组件 对疏通器起定位作用，将疏通器固定在套筒内部，避免疏通器与套筒内壁产生碰撞，对疏通 器和套筒起保护作用，增加套筒与安装盘的连接效果。 附图说明 图1为本发明的结构示意图一。 图2为本发明的结构示意图二。 图3为本发明疏通器与套筒的配合示意图。 图4为本发明第二连接段的结构示意图。 图5为本发明第二连接段的仰视图。 图6为本发明第二连接段的剖面示意图一。 图7为本发明第二连接段的剖面示意图二。 图8为本发明第一连接块的结构示意图。 4 CN 111593803 A 说　明　书 3/7 页 图9为本发明第三连接段的结构示意图。 图10为本发明第三连接段的剖面示意图。 图11为本发明安装盘的结构示意图。 图12为本发明安装盘的剖面示意图。 图13为本发明第六连接段的结构示意图一。 图14为本发明第六连接段的结构示意图二。 图15为本发明第六连接段的剖面示意图一。 图16为本发明第六连接段的剖面示意图二。 图17为本发明第五连接段的结构示意图。 图18为本发明密封门的结构示意图。 图19为本发明密封门的剖面示意图。 图20为本发明第四连接段的结构示意图。 图21为本发明套筒的结构示意图。
