一种可弯曲mini-LED背光源结构


技术摘要:
本发明提供了一种可弯曲mini‑LED背光源结构,其利用弹性薄膜与凸起状的mini‑LED芯片的协同作用实现背光源的可完全性,当其弯向一边时,弹性薄膜被拉伸,保护mini‑LED芯片;当其弯向另一边时,多个mini‑LED芯片的弯曲形状被拉直;此外,利用焊料与通孔的连接,减少  全部
背景技术:
Mini  LED(次毫米发光二极管,100-200um芯片),是传统LED背光基础上的改良版 本。具有良率高,异型切割的特性,同时具有省电功能,在手机、电视、车用面板及电竞笔记 型计算机等产品的显示屏上有广泛的运用。 Mini  LED作为背光源,其需要覆盖一层荧光层,所述荧光层内添加荧光粉,该荧光 粉多为氟化物,但是众所周知的是,氟化物耐湿性不如氮化物稳定,往往需要额外的防水 层。而现有的背光源多为平面状,有可弯曲的背光源其结构也较为复杂,不利于节省工艺步 骤、节约成本,并且在弯曲时极易损坏mini  LED芯片。
技术实现要素:

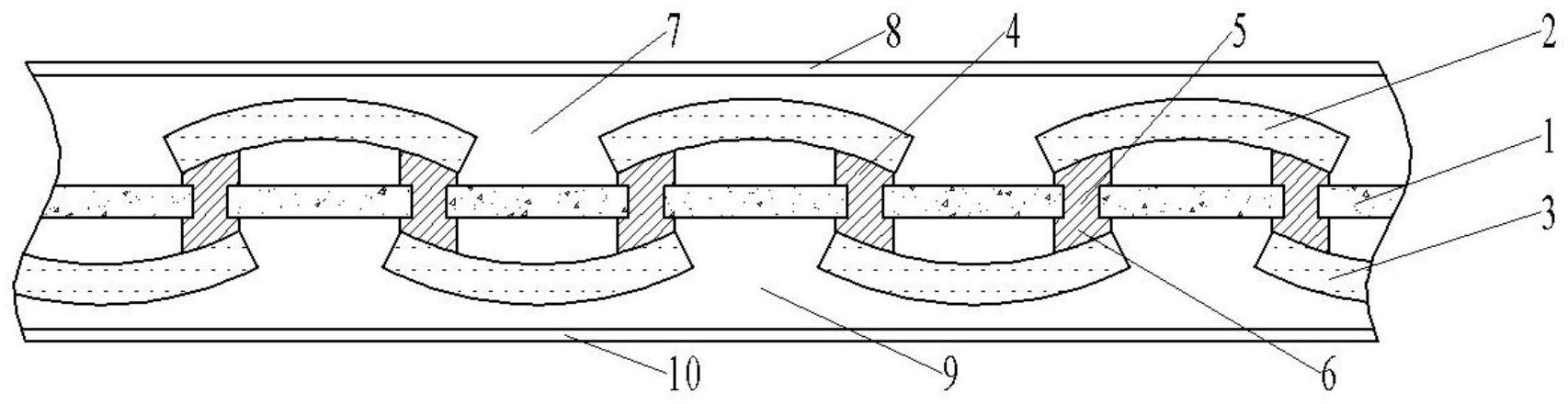

基于解决上述问题,本发明提供了一种可弯曲mini-LED背光源结构,其包括: 弹性薄膜,具有第一表面和第二表面,所述弹性薄膜上设置有多个通孔,所述多个通孔 内填充有焊料; 多个第一mini-LED芯片,所述多个第一mini-LED芯片通过第一焊球焊接于所述弹性薄 膜的第一表面上,且所述第一焊球焊接于所述多个通孔位置; 第一荧光膜,压合于所述多个第一mini-LED芯片和所述弹性薄膜的第一表面上; 第一防水膜,压合于所述第一荧光膜上; 其中,所述多个第一mini-LED芯片呈现背离所述弹性薄膜的第一表面的凸起形状。 根据本发明的实施例,还包括多个第二mini-LED芯片,所述多个mini-LED芯片通 过所述第二焊球焊接于所述弹性薄膜的第二表面上,且所述第二焊球焊接于所述多个通孔 位置,使得所述多个第一mini-LED芯片和多个第二mini-LED芯片上下交替互联。 根据本发明的实施例,还包括第二荧光膜和第二防水膜,所述第二荧光膜压合于 所述多个第二mini-LED芯片和所述弹性薄膜的第二表面上,且所述第二防水膜,压合于所 述第二荧光膜上。 根据本发明的实施例,所述多个第二mini-LED芯片呈现背离所述弹性薄膜的第一 表面的凸起形状。 本发明的另一实施例还公开了一种可弯曲mini-LED背光源结构,其包括: 弹性薄膜,具有第一表面和第二表面,所述弹性薄膜上设置有多个通孔,所述多个通孔 内填充有焊料; 多个第一mini-LED芯片,所述多个第一mini-LED芯片通过第一焊球焊接于所述弹性薄 膜的第一表面上,且所述第一焊球焊接于所述多个通孔位置; 第一荧光膜,压合于所述多个第一mini-LED芯片和所述弹性薄膜的第一表面上; 3 CN 111584468 A 说 明 书 2/4 页 第一防水膜,压合于所述第一荧光膜上; 其中,所述多个第一mini-LED芯片呈现背离所述弹性薄膜的第一表面的凹入形状。 根据本发明的实施例,所述弹性薄膜的第二表面上设置有第一线路层,所述第一 线路层将所述多个第一mini-LED芯片进行串联和/或并联。 根据本发明的实施例,还包括第二荧光膜和第二防水膜,所述第二荧光膜压合于 所述第一线路层和所述弹性薄膜的第二表面上,且所述第二防水膜,压合于所述第二荧光 膜上。 根据本发明的实施例,所述弹性薄膜的边缘位置还设置有第二线路层,所述第二 线路层作为引出线路。 根据本发明的实施例,所述第一焊球的口径大于所述通孔的口径。 根据本发明的实施例,所述第一荧光膜为混有黄色荧光粉和红色荧光粉的荧光 膜。 根据本发明的实施例,所述第一防水膜为水氧阻隔膜,包括基材以及基材上的图 层。 本发明的优点如下:利用弹性薄膜与凸起状的mini-LED芯片的协同作用实现背光 源的可完全性,当其弯向一边时,弹性薄膜被拉伸,保护mini-LED芯片;当其弯向另一边时, 多个mini-LED芯片的弯曲形状被拉直;此外,利用焊料与通孔的连接,减少焊料与弹性薄膜 之间的相对位移和应力,增加弯曲程度。 附图说明 图1为第一实施例的可弯曲mini-LED背光源结构的剖视图; 图2为图1的通孔位置的放大图; 图3为第一实施例的可弯曲mini-LED背光源结构的俯视图; 图4为第二实施例的可弯曲mini-LED背光源结构的剖视图。
