技术摘要：
本发明公开了一种含油泥沙清洗用油气置换型辅助沉球，属于含油泥沙清洗领域，一种含油泥沙清洗用油气置换型辅助沉球，包括实心包层，实心包层内部套设有内油气储块，实心包层和内油气储块内部镶嵌有多向换气机构，可以通过吸油差达到快速吸油的作用，从而达到油泥分离  全部
背景技术：
含油泥砂是石油石化企业在石油开采、储运及炼制加工过程中产生的主要污染物 之一。(干重含油量一般在10％以上，多数可达20％-30％)，同时还含有较高的其它有机物 及金属无机盐等有毒有害物质。 许多多环烃(PAH)具有致畸性、致突变性和致癌性，通过直接和间接途径对人体健 康带来严重损害。多环芳烃主要可以引起皮肤癌、肺癌和胃癌，其对人体的主要危害部位是 呼吸道和皮肤，人们长期处于多环芳烃污染的环境中，可引起急性或慢性伤害。某些有害物 质进入农田后，被农作物吸收，通过食物链进入人和动植物体内，导致各种疾病发生，威胁 人类的健康。 含聚废物露天堆放不仅造成资源的浪费，而且污染土壤和大气，更为严重的是石 油烃在土壤中的运移渗透，对地下水造成污染，使水生生态系统遭受破坏。 现如今关于含油污泥的处理，更加倾向于超声清洗，但是在超声清洗过程中，由于 自身的重力作用，导致清洗池底部的含油污泥的密度较上方大，导致清洗过程中，底部的清 洗效果较差，相较于整体来说，导致含油泥沙清洗不均匀，造成整体的含油泥沙的清洗效率 低。
技术实现要素：

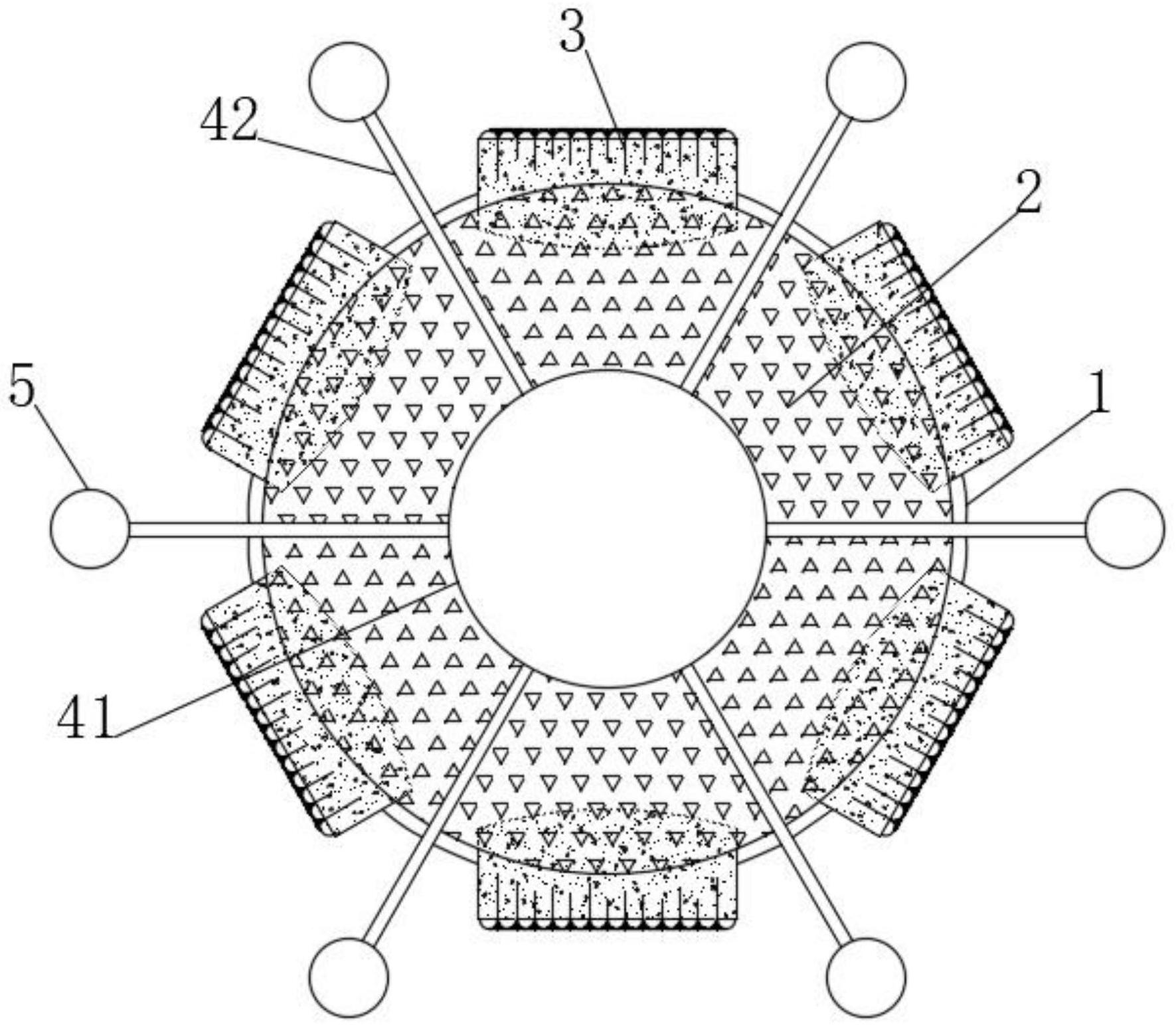

1.要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种含油泥沙清洗用油气置 换型辅助沉球，它可以通过吸油差达到快速吸油的作用，从而达到油泥分离的效果，降低含 油泥沙清洗难度，同时在吸油后，油会对内油气储块内部的惰性气体产生一定的挤压作用， 使得惰性气体进入到多向换气机构内，并通过多向换气机构排向含油泥沙内，进而实现油 气的置换，即能实现油泥分离并存储油，便于后期回收再利用，同时配合扭动气棒的作用， 可以扩大惰性气体对附近含油泥沙的疏松作用，提高本沉球附近含油泥沙的孔隙度，进而 显著提高清洗效率。 2.技术方案 为解决上述问题，本发明采用如下的技术方案。 一种含油泥沙清洗用油气置换型辅助沉球，包括实心包层，所述实心包层内部套 设有内油气储块，所述实心包层和内油气储块内部镶嵌有多向换气机构，所述多向换气机 构包括镶嵌在内油气储块中心部位的内撑球网、连接在内撑球网外端的多个导气管以及连 接在导气管端部的扭动排气端点，所述内撑球网、导气管和扭动排气端点相互连通，所述导 气管贯穿实心包层和内油气储块，且扭动排气端点位于实心包层外侧，所述实心包层外端 3 CN 111570412 A 说　明　书 2/6 页 固定连接有多个均匀分布的半嵌入吸油块，多个所述半嵌入吸油块分别与多个导气管相间 分布，所述半嵌入吸油块远离实心包层的一端固定连接有隔泥沙层，所述隔泥沙层包括与 半嵌入吸油块固定连接的多个半球挡块，多个所述半球挡块之间设置有内吸油层，所述内 吸油层内部镶嵌有毛细导油柱，所述毛细导油柱两端分别贯穿半球挡块和内吸油层并延伸 半嵌入吸油块内和隔泥沙层外，可以通过吸油差达到快速吸油的作用，从而达到油泥分离 的效果，降低含油泥沙清洗难度，同时在吸油后，油会对内油气储块内部的惰性气体产生一 定的挤压作用，使得惰性气体进入到多向换气机构内，并通过多向换气机构排向含油泥沙 内，进而实现油气的置换，即能实现油泥分离并存储油，便于后期回收再利用，同时配合扭 动气棒的作用，可以扩大惰性气体对附近含油泥沙的疏松作用，提高本沉球附近含油泥沙 的孔隙度，进而显著提高清洗效率。 进一步的，所述半球挡块和内吸油层上表面保持平齐，且半球挡块和内吸油层上 表面固定连接有实心隔板，实心隔板可以有效阻隔泥沙，从而使得泥沙不易进入到本沉球 内部，有效降低半嵌入吸油块被泥沙堵塞的情况，使其能够始终保持较好的吸油效果，从而 提高含油泥沙的油污分离效率。 进一步的，所述半嵌入吸油块远离隔泥沙层的一端贯穿实心包层并嵌入至内油气 储块内，且嵌入内油气储块内的体积为半嵌入吸油块整体体积的一半，半嵌入吸油块嵌入 至内油气储块内，可以有效提高半嵌入吸油块吸收的油向内油气储块内传导的速度，进而 有效提高含油泥沙中油泥分离速度，进而加快清洗效率。 进一步的，所述毛细导油柱包括贯穿半球挡块、内吸油层和实心隔板的导油主绒 毛以及连接在导油主绒毛外端的多个吸油支绒毛，多个所述吸油支绒毛均镶嵌在内吸油层 内，且多个导油主绒毛端部延伸至内吸油层外侧，吸油支绒毛和导油主绒毛延伸至隔泥沙 层外侧，从而可以嵌入至附近的含油泥沙内，进而可以吸收含油泥沙内的油，并将吸收的油 传递至内油气储块内，从而使得内油气储块内原本的惰性气体被挤压至多向换气机构内， 进而排出本沉球内，惰性气体在排出时，会对附近的含油泥沙产生一定的冲击作用，进而有 效降低含油泥沙内部的密度，有效加快清洗效率，同时提高含油泥沙清洗的均匀性。 进一步的，所述毛细导油柱、半嵌入吸油块和内油气储块均为吸油材质制成，且三 者的吸油性逐渐增大，从而使得三者之间可以产生一定的吸油差，进而加速泥沙中的油被 内油气储块吸收的速度，提高油泥分离速度，所述内油气储块为储存有惰性气体的多孔结 构，当泥沙中的油进入到内油气储块内后，油会对其内部的惰性气体产生一定的挤压作用， 使得惰性气体进入到多向换气机构内，进而实现油气的置换，即能实现油泥分离并存储油， 便于后期回收再利用，同时惰性气体还可以松动本沉球附近的泥沙，进而提高清洗效率。 进一步的，多个所述导油主绒毛嵌入半嵌入吸油块内的长度不同，使得通过毛细 导油柱吸收的油在进入到半嵌入吸油块内时，不易聚集在相同的部位，有效降低局部含油 量过于饱和的情况，从而加快半嵌入吸油块吸收来自毛细导油柱上油的速度。 进一步的，所述扭动排气端点外端固定连接有多组相间分布的扭动气棒，所述扭 动气棒包括与扭动排气端点相通的中空多孔柱以及连接在中空多孔柱端部的空心多孔球， 多向换气机构向外排气时，扭动气棒在气体的冲击力作用下，会产生一定的扭动，可以辅助 气体对附近含油泥沙的起到疏松作用，使得清洗更均匀，效率更高。 进一步的，多组所述扭动气棒的长度不同，且相邻两组扭动气棒的长度比为:-，使 4 CN 111570412 A 说　明　书 3/6 页 得扭动气棒在多向换气机构向外排气产生扭动时，作用在泥沙上的范围不同，可以扩大对 含油泥沙的作用范围，进而使得含油泥沙内产生空隙和松动的效果更好。 进一步的，所述扭动排气端点外端还固定连接有多个与扭动排气端点相通的选择 封闭块，多个所述选择封闭块与多组扭动气棒相间分布，选择封闭块可以作为第二个预备 的出气端。 进一步的，所述选择封闭块弹性材料制成，且选择封闭块为多封闭孔结构，当扭动 气棒在不断扭动过程中被堵塞后，向外排出的气体会聚集在扭动排气端点内，从而对选择 封闭块产生向外的挤压作用，在挤压作用下选择封闭块的封闭孔壁会挤压涨破，从而实现 选择封闭块的内外相通，进而向外实现排气从而松动泥沙的效果。 3.有益效果 相比于现有技术，本发明的优点在于： (1)本方案可以通过吸油差达到快速吸油的作用，从而达到油泥分离的效果，降低 含油泥沙清洗难度，同时在吸油后，油会对内油气储块内部的惰性气体产生一定的挤压作 用，使得惰性气体进入到多向换气机构内，并通过多向换气机构排向含油泥沙内，进而实现 油气的置换，即能实现油泥分离并存储油，便于后期回收再利用，同时配合扭动气棒的作 用，可以扩大惰性气体对附近含油泥沙的疏松作用，提高本沉球附近含油泥沙的孔隙度，进 而显著提高清洗效率。 (2)半球挡块和内吸油层上表面保持平齐，且半球挡块和内吸油层上表面固定连 接有实心隔板，实心隔板可以有效阻隔泥沙，从而使得泥沙不易进入到本沉球内部，有效降 低半嵌入吸油块被泥沙堵塞的情况，使其能够始终保持较好的吸油效果，从而提高含油泥 沙的油污分离效率。 (3)半嵌入吸油块远离隔泥沙层的一端贯穿实心包层并嵌入至内油气储块内，且 嵌入内油气储块内的体积为半嵌入吸油块整体体积的一半，半嵌入吸油块嵌入至内油气储 块内，可以有效提高半嵌入吸油块吸收的油向内油气储块内传导的速度，进而有效提高含 油泥沙中油泥分离速度，进而加快清洗效率。 (4)毛细导油柱包括贯穿半球挡块、内吸油层和实心隔板的导油主绒毛以及连接 在导油主绒毛外端的多个吸油支绒毛，多个吸油支绒毛均镶嵌在内吸油层内，且多个导油 主绒毛端部延伸至内吸油层外侧，吸油支绒毛和导油主绒毛延伸至隔泥沙层外侧，从而可 以嵌入至附近的含油泥沙内，进而可以吸收含油泥沙内的油，并将吸收的油传递至内油气 储块内，从而使得内油气储块内原本的惰性气体被挤压至多向换气机构内，进而排出本沉 球内，惰性气体在排出时，会对附近的含油泥沙产生一定的冲击作用，进而有效降低含油泥 沙内部的密度，有效加快清洗效率，同时提高含油泥沙清洗的均匀性。 (5)毛细导油柱、半嵌入吸油块和内油气储块均为吸油材质制成，且三者的吸油性 逐渐增大，从而使得三者之间可以产生一定的吸油差，进而加速泥沙中的油被内油气储块 吸收的速度，提高油泥分离速度，内油气储块为储存有惰性气体的多孔结构，当泥沙中的油 进入到内油气储块内后，油会对其内部的惰性气体产生一定的挤压作用，使得惰性气体进 入到多向换气机构内，进而实现油气的置换，即能实现油泥分离并存储油，便于后期回收再 利用，同时惰性气体还可以松动本沉球附近的泥沙，进而提高清洗效率。 (6)多个导油主绒毛嵌入半嵌入吸油块内的长度不同，使得通过毛细导油柱吸收 5 CN 111570412 A 说　明　书 4/6 页 的油在进入到半嵌入吸油块内时，不易聚集在相同的部位，有效降低局部含油量过于饱和 的情况，从而加快半嵌入吸油块吸收来自毛细导油柱上油的速度。 (7)扭动排气端点外端固定连接有多组相间分布的扭动气棒，扭动气棒包括与扭 动排气端点相通的中空多孔柱以及连接在中空多孔柱端部的空心多孔球，多向换气机构向 外排气时，扭动气棒在气体的冲击力作用下，会产生一定的扭动，可以辅助气体对附近含油 泥沙的起到疏松作用，使得清洗更均匀，效率更高。 (8)多组扭动气棒的长度不同，且相邻两组扭动气棒的长度比为:-，使得扭动气棒 在多向换气机构向外排气产生扭动时，作用在泥沙上的范围不同，可以扩大对含油泥沙的 作用范围，进而使得含油泥沙内产生空隙和松动的效果更好。 (9)扭动排气端点外端还固定连接有多个与扭动排气端点相通的选择封闭块，多 个选择封闭块与多组扭动气棒相间分布，选择封闭块可以作为第二个预备的出气端。 (10)选择封闭块弹性材料制成，且选择封闭块为多封闭孔结构，当扭动气棒在不 断扭动过程中被堵塞后，向外排出的气体会聚集在扭动排气端点内，从而对选择封闭块产 生向外的挤压作用，在挤压作用下选择封闭块的封闭孔壁会挤压涨破，从而实现选择封闭 块的内外相通，进而向外实现排气从而松动泥沙的效果。 附图说明 图1为本发明的截面的结构示意图； 图2为本发明的半嵌入吸油块正面的结构示意图； 图3为图2中A处的结构示意图； 图4为本发明的扭动排气端点处的结构示意图； 图5为图4中B处的结构示意图。 图中标号说明： 1实心包层、2内油气储块、3半嵌入吸油块、41内撑球网、42导气管、5扭动排气端 点、6毛细导油柱、61吸油支绒毛、62导油主绒毛、71半球挡块、72内吸油层、81中空多孔柱、 82空心多孔球、9选择封闭块。
