技术摘要：
本发明公开一种甘蔗单芽种植机输送装置，涉及农业机械技术领域，包括蔗种箱，所述蔗种箱下方设置有液压驱动机构和链轮传动机构，所述链轮传动机构包括一组以上的链轮链条组，所述液压驱动机构和第一链轮链条组连接，所述链轮链条组的链轮尺寸相同，所述链轮链条组的链  全部
背景技术：
甘蔗单芽输送装置采用地轮、驱动轮驱动导轮或同步轮传动，下种量调整只能通 过更换地轮大小或导轮、同步轮进行调整。 由于采用地轮或驱动轮驱动，转速调整只能更换两个部件来实现，而采用导轮或 同步轮传递的扭矩有限，扭矩传递过程容易出现打滑现象，影响单芽段蔗种的输送量与整 个输送装置的工作稳定性等。 另外在输送甘蔗芽种时，也经常发生因输送设备原因导致甘蔗单芽受损情况。
技术实现要素：

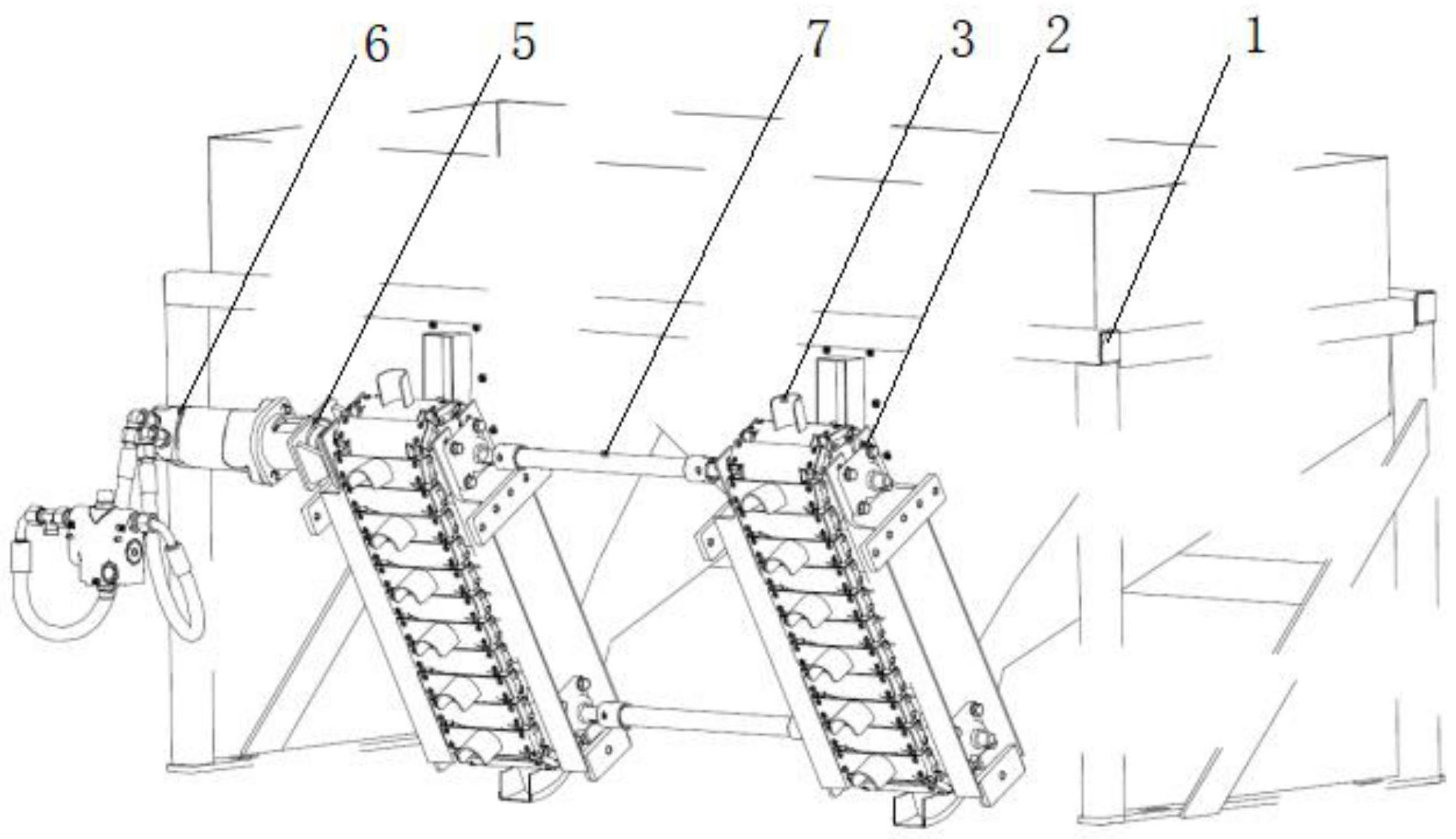

针对现有技术存在的问题，本发明提供了一种甘蔗单芽种植机输送装置，适应不 同下种量灵活调整，输送稳定，而且避免输送过程中单芽段甘蔗种损伤要求。 为实现上述发明目的，本发明的技术方案如下： 一种甘蔗单芽种植机输送装置，包括蔗种箱，所述蔗种箱下方设置有液压驱动机 构和链轮传动机构，所述链轮传动机构包括一组以上的链轮链条组，所述液压驱动机构和 其中一个链轮链条组连接，所述链轮链条组的链轮尺寸相同，所述链轮链条组的链条链节 外侧固定设置有挡板，所述挡板向所述链条内侧设置有补偿折弯角，使所述挡板转动至链 轮圆弧面时挡板之间沿链轮圆弧面周向不出现间隙，还包括刮板，所述刮板垂直固定设置 在所述挡板外侧，所述刮板板口方向与所述链条运动方向一致。 进一步地，所述取种刮板横截面为“U”形。 进一步地，所述液压驱动机构包括马达座和液压马达，所述液压马达安装所述在 马达座上，所述马达座安装在所述链轮传动机构上。 进一步地，所述链轮传动机构包括两组以上的链轮链条组，所述链轮链条组之间 设置有连接轴。 进一步地，所述链轮传动机构与所述蔗种箱的落料斜面平行设置。 进一步地，所述蔗种箱的底部出蔗口设置有弧形导板，所述弧形导板半径，与刮板 转动至链轮圆弧面时刮板顶端所形成弧形轨迹相适配。 与现有技术相比，本发明具有如下有益效果： 1、本发明动力装置采用液压控制，可通过液压随机调节链轮转速，从而满足不同 下种量要求，无需更换或调整机械设备； 2、本发明传动系统采用链传动方式，输出稳定，保证输送装置的工作稳定性； 3、本发明链条链节外侧固定设置有挡板，挡板向链条内侧设置有补偿折弯角，使 所述挡板转动至链轮圆弧面时挡板之间沿链轮圆弧面周向不出现间隙，保证刮板在取种 时，避免单芽段甘蔗种损伤； 3 CN 111567197 A 说　明　书 2/3 页 4、“U”形刮板可有效控制甘蔗种的上料率与上料稳定性，“U”形刮板在运转过程中 可将甘蔗种直立的固定在刮板上将其从蔗种箱中带出，并将搭在“U”形刮板边缘的多余甘 蔗种排除； 5、本发明链轮传动机构与所述蔗种箱的落料斜面平行设置，防止甘蔗种在刮板运 动过程中从刮板顶端掉落或被输送挤压至落料斜面与链轮传动机构的空隙中，减少甘蔗种 损失。 附图说明 图1为本发明实施例结构示意图； 图2为本发明实施例链轮传动机构与蔗种箱位置关系示意图； 图3为单芽段甘蔗种受挡板挤压受损示意图； 图4为本发明实施例挡板折弯角示意图； 图5为本发明实施例刮板和挡板结构示意图； 图6为本发明实施例“U”形刮板工作示意图。 图中，1-蔗种箱，2-链轮传动机构，3-刮板，4-挡板，5-马达座，6-液压马达，7-连接 轴，8-落料斜面，9-弧形导板，10-调速阀。
