技术摘要：
本发明公开了一种海绵城市用道路面砖的水管理系统，包括面砖、输水钢板、沸腾室、蒸汽发电机以及蓄电箱，蓄电箱与蒸汽发电机电连接，面砖与输水钢板铺设有水泥，面砖相邻两块之间设有吸水棉，吸水棉与输水钢板接触处设有透水孔，水通过透水孔进入输水钢板内部后汇集在  全部
背景技术：
海绵城市指城市在遇到大量的降水降雨时，能够像海绵一样具有弹性，简言之，就 是地面能够通过吸水、渗水、净水作用把雨水资源储存起来，当城市里水资源缺乏或需要用 水时，将储存的水释放出来加以利用，以此不仅保护城市安全，缓解内涝，而且，储存的雨水 经处理后再次利用与陈述绿化或灌溉等方面，提升了水资源利用效率。 城市道路中的地砖是城市建设中不可或缺的工具，各种地方的面砖因为使用环境 的不同而不同，例如，在绿植中间的人行步道的面砖需要带孔隙的面砖，孔隙的地方用于绿 植生产；在道路两边的人行道或人行道与道路绿植之间的地段所铺设的面砖，不仅需要承 受一定的重力，而且面砖要具有一定的疏水性，防止长时间被水浸泡后水渗入面砖内部，影 响面砖的寿命，严重情况下造成面砖破碎。 而对于海绵城市，希望城市面砖处的水能像海绵一样具有弹性，或者面砖处的水 在不影响行人的情况下能被利用，而不是让面砖的水自然渗入地面或蒸发，目前市场中的 面砖还不具备上述特性。
技术实现要素：

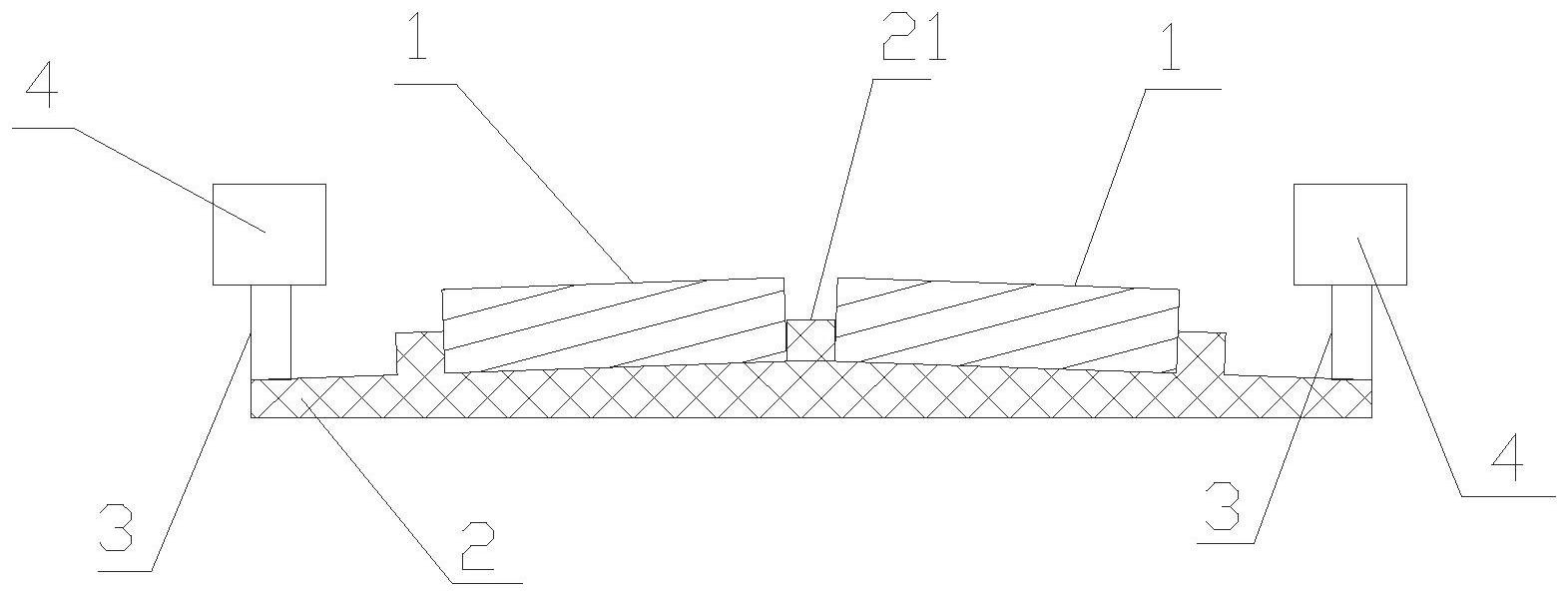

针对上述目前市场中的面砖无法像海绵一样具有弹性，或者将面砖处的水在不影 响行人的情况下能被利用的问题，本发明的目的是提供了一种海绵城市用道路面砖的水管 理系统，将人行步道处的面砖分块铺设，每块内的面砖的数量根据人行步道的尺寸设置，在 每块区域内的面砖下设置有输水钢板，相邻面砖之间设有吸水棉，吸水棉与输水钢板接触 的位置设有透水孔，面砖周围的水分通过透水孔进入输水钢板，为了增加输水钢板的疏水 性，将输水钢板设置成0-5度的倾角，输水钢板内的水从该块区域的中间向两边流出，流出 的水汇集在该块区域侧边并进入沸腾室，沸腾室将水沸腾汽化后进入蒸汽发电机中，沸腾 的气体带动蒸汽发电机发电，所发的电被储存或直接用于路边路灯照明。 为实现上述技术目的，本发明提供的技术方案是： 一种海绵城市用道路面砖的水管理系统，包括面砖、输水钢板、沸腾室、蒸汽发电 机以及蓄电箱，蓄电箱与蒸汽发电机电连接，面砖与输水钢板铺设有水泥，面砖相邻两块之 间设有吸水棉，吸水棉与输水钢板接触处设有透水孔，水通过透水孔进入输水钢板内部后 汇集在输水钢板的两侧边，沸腾室与输水钢板的侧边连接，蒸汽发电机与沸腾室的顶部连 接；水进入沸腾室后汽化，汽化后的蒸汽推动蒸汽发电机工作而产生电，所产生的一部分电 被储存在蓄电箱中，另一部分电通过导线与路边的路灯连接，用于给路灯供电；输水钢板设 有倾角，倾角的范围为：1-5°；沸腾室内设有生石灰，生石灰需定量定时投放。 生石灰遇水反应而释放大量的热量，该热量将水迅速汽化，汽化的蒸汽进入蒸汽 3 CN 111593626 A 说　明　书 2/4 页 发电机内，蒸汽发电机工作而产生电，产生的电一部分存储与蓄电箱内，另一部分采用导线 输送至路边的路灯内用于路面照明。从而实现面砖区域的水分的利用。 本发明的有益效果是：安全环保的将面砖周围的水利用，实现城市内水资源利用 的海绵化。 进一步优化为，沸腾室外还设有保温泡棉。 采用上述技术方案，保温泡棉的作用在于保温隔热，防止沸腾室内热量外泄，防止 行人被烫伤。 进一步优化为，石灰石采用自动化投放装备投放。 采用上述技术方案，石灰石与水反应剧烈，自动投放装备一方面可以定时定量投 放，另一方面可保护投放人员的安全。 进一步优化为，蓄电箱置于路边绿化带内。 采用上述技术方案，减少系统装备的占地面积，防止行人与带电体近距离接触，保 护行人安全。 进一步优化为，输水钢板内设有防锈层。 采用上述技术方案，保护输水钢板内部，防止长期浸水而使输水钢板内被腐蚀。 进一步优化为，吸水棉安装的位置低于面砖。 采用上述技术方案，防止吸水棉与行人鞋底直接接触摩擦而损坏或撕裂。 进一步优化为，吸水棉与面砖之间为过盈配合。 采用上述技术方案，吸水棉具有一定弹性，吸水棉与面砖之间过盈配合后，在吸水 棉弹力的作用下，吸水棉不会从面砖之间溢出。 进一步优化为，吸水棉被磨损或撕裂后需更换。 采用上述技术方案，吸水棉一方面用于吸收面砖之间的水并通过透水孔进入输水 钢板内，另一方面防止输水钢板内的水过多而溢出，因此，一旦吸水棉被损坏或撕裂需立即 更换。 附图说明 图1为本实施例的截面示意图； 图2为本实施例施工安装的示意图。 附图标记： 1-面砖；2-输水钢板；21-吸水棉；3-沸腾室；4-蒸汽发电机。
