背光驱动电路、方法及显示设备


技术摘要:
本发明实施例提供一种背光驱动电路、方法及显示设备,该背光驱动电路包括LED灯、驱动控制器、开关器件、等效电感、第一电容和续流器件;等效电感为与LED灯与开关器件的第一端之间的走线对应的等效电感;驱动控制器,用于向开关器件输送控制信号,以使开关器件在控制信  全部
背景技术:
LED灯以寿命长、效率高的优点被广泛应用于液晶显示产品的背光源。背光源 (BackLight)是位于液晶显示产品背后的一种光源,它的发光效果将直接影响到液晶显示 模块(LCM)视觉效果。目前,背光源的调光一直沿用恒流 低频PWM (Pulse  Width  Modulation,脉冲宽度调制)的数字调光方式,即供电端输出固定驱动电流给背光源中的 LED灯,且在一个周期内通过调整LED灯打开和关断的时间比值来调整亮度,调整背光源的 发光效果。 然而,发明人发现:由于LED灯在开启期间处于发光状态而在关断期间处于熄灭状 态,液晶显示产品会出现闪烁现象,影响用户视觉健康。
技术实现要素:

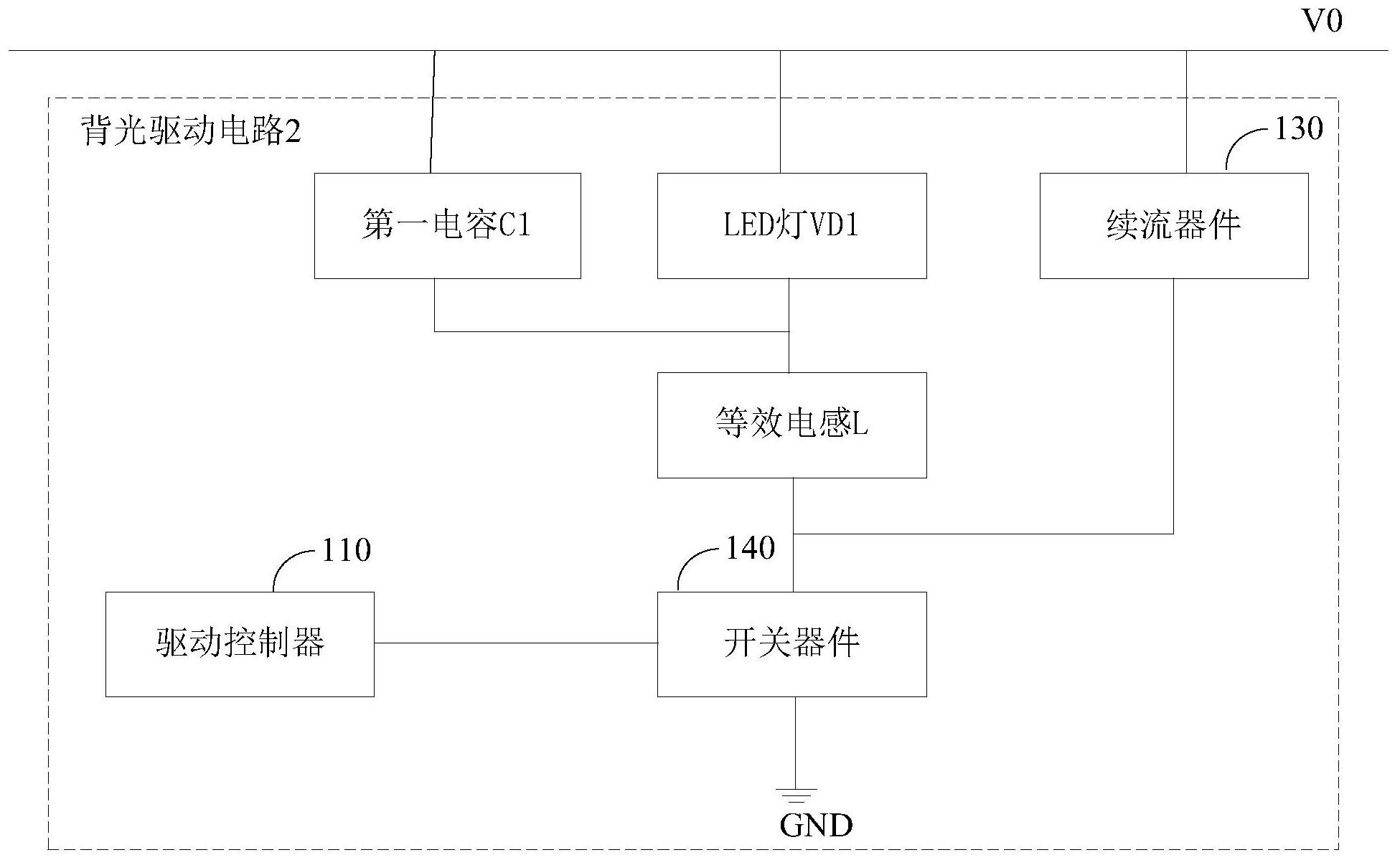

本发明实施例提供一种背光驱动电路、方法及显示设备,以解决现有技术中由于 在开关器件关断期间,LED灯熄灭导致出现闪烁现象的问题。 第一方面,本发明实施例提供一种背光驱动电路,包括:LED灯、驱动控制器、开关 器件、等效电感、第一电容和续流器件; 所述开关器件的控制端与所述驱动控制器连接,第一端依次通过等效电感和所述 LED灯与供电端连接,第二端接地;所述第一电容的一端与所述供电端连接,另一端与所述 LED灯和所述开关器件的公共连接端连接;所述续流器件的一端与所述供电端连接,另一端 与所述开关器件的第一端连接;所述等效电感为与所述LED灯与所述开关器件的第一端之 间的走线对应的等效电感; 所述驱动控制器,用于向所述开关器件输送控制信号,以使所述开关器件在所述 控制信号的控制下导通或关断; 所述第一电容,用于在所述开关器件导通时进行储能,并在所述开关器件关断时, 为所述LED灯提供电源; 所述续流器件,用于在所述开关器件关断时,与所述等效电感和所述LED灯形成续 流回路。 在一种可能的设计中,所述LED灯的数量为多个,多个LED灯并联连接,并联后的一 端与开关器件的第一端连接,另一端与所述供电端连接。 在一种可能的设计中,所述多个LED灯中的每个LED灯对应的走线的长度相同,其 中所述LED对应的走线为所述LED灯与所述开关器件的第一端之间的走线。 在一种可能的设计中,所述电路还包括反馈电阻; 所述反馈电阻,一端分别与所述开关器件的第二端和所述驱动控制器的反馈端连 接,另一端接地,用于对流经所述LED灯的电流信号进行采样,并将采样信号发送给所述驱 4 CN 111599319 A 说 明 书 2/8 页 动控制器的反馈端。 在一种可能的设计中,所述电路还包括第二电容; 所述第二电容的阴极接地,阳极与所述供电端连接,用于对所述供电端输出的供 电电压进行稳压。 第二方面,本发明实施例还提供一种背光驱动方法,应用于如第一方面任一项所 述的背光驱动电路,所述方法包括: 驱动控制器向开关器件输送控制信号,以使所述开关器件在所述控制信号的控制 下导通或关断; 第一电容在开关器件导通时进行储能,并在所述开关器件关断时,为LED灯提供电 源; 续流器件在所述开关器件关断时,与等效电感和LED灯形成续流回路。 在一种可能的设计中,驱动控制器向开关器件输送控制信号,包括: 驱动控制器基于预设工作频率,向开关器件输送控制信号。 在一种可能的设计中,所述工作频率根据等效电感对应的电感量确定。 在一种可能的设计中,所述工作频率根据以下公式确定: L=A*[(V-Vc1)*Vc1]/(V*I*f), 其中,L为所述等效电感对应的电感量,所述A为第一预设数值,所述V为供电端输 出的供电电压,所述Vc1为所述第一电容的输出电压,所述I为所述流经所述LED灯的电流, 所述f为所述工作频率。 第三方面,本发明实施例还提供一种显示设备,包括如第一方面任一项所述的背 光驱动电路。 本发明实施例提供一种背光驱动电路、方法及显示设备,该背光驱动电路包括LED 灯、驱动控制器、开关器件、等效电感、第一电容和续流器件;所述开关器件的控制端与所述 驱动控制器连接,第一端依次通过等效电感和所述LED灯与供电端连接,第二端接地;所述 第一电容的一端与所述供电端连接,另一端与所述LED灯和所述开关器件的公共连接端连 接;所述续流器件的一端与所述供电端连接,另一端与所述开关器件的第一端连接;所述等 效电感为与所述LED灯与所述开关器件的第一端之间的走线对应的等效电感;所述驱动控 制器,用于向所述开关器件输送控制信号,以使所述开关器件在所述控制信号的控制下导 通或关断;所述第一电容,用于在所述开关器件导通时进行储能,并在所述开关器件关断 时,为所述LED灯提供电源;所述续流器件,用于在所述开关器件关断时,与所述等效电感和 所述LED灯形成续流回路。本实施例中的第一电容在开关器件导通时,可以进行储能,在开 关器件关断时,利用储存的能量为LED灯提供电源,且续流器件在开关器件关断时,与等效 电感和LED灯形成续流回路,以使在开关器件关断期间,LED灯上仍持续存在电流,即LED灯 在开关器件关断期间仍可以继续发光,从而不会出现现有由于在开关器件关断期间,LED灯 熄灭导致出现闪烁现象的问题。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本 5 CN 111599319 A 说 明 书 3/8 页 发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可 以根据这些附图获得其他的附图。 图1为本发明一实施例提供的背光驱动系统的电路原理图一; 图2为本发明一实施例提供的尖峰脉冲的示意图一; 图3为本发明一实施例提供的背光驱动电路的结构示意图; 图4为本发明一实施例提供的尖峰脉冲的示意图二; 图5为本发明一实施例提供的LED灯的电路原理图; 图6为本发明一实施例提供的背光驱动电路的电路原理图一; 图7为本发明一实施例提供的背光驱动电路的电路原理图二; 图8为本发明一实施例提供的背光驱动系统的电路原理图三; 图9为本发明一实施例提供的背光驱动方法的流程图。 附图标记说明: 驱动控制器:110; 电压控制装置:120; 续流器件:130; 开关器件:140; 供电端:V0; 驱动芯片:N1; 第一电容:C1; LED灯:VD1; 等效电感:L; 第二电容:C2; 续流二极管:VD2; MOS管:V1; 反馈电阻:R1; 电阻:R2; GND:接地。
