技术摘要：

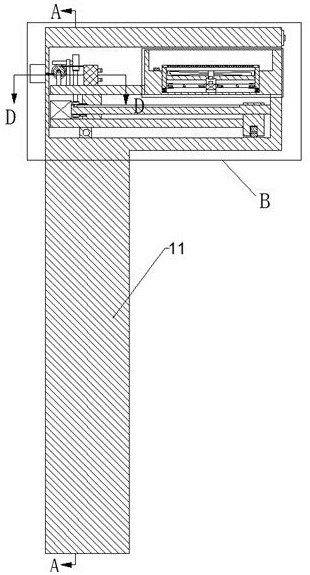

本发明公开的一种具有安全防护功能的充电器保护装置，包括充电桩，所述充电桩内顶部设有开口向右的抽屉腔，所述抽屉腔内能左右滑动的设有抽屉，所述抽屉内设有开口向上的放置腔，所述放置腔内设有用于承托充电器的放置板，所述抽屉腔下壁左端固定设有温度感应块，所述  全部
背景技术：
在我们日常生活中，大部分人会使用电动车出行，而电动车一般使用充电桩来进 行充电，充电器一般只能放置在电动车上或悬挂在空中，进而会导致插头意外掉落，充电器 砸在地上，导致充电器损坏，使用较为不便，并且充电器在充电过程中会发热，充电器过热 也会损坏。现有的充电桩一般只能对插头进行锁定，但没有对充电器进行承托和保护的功 能，使用效果较差。本发明阐明的一种能解决上述问题的装置。
技术实现要素：
技术问题：普通充电桩没有插头的锁定，充电器的放置功能，给电动车充电带来不 便和隐患。 为解决上述问题，本例设计了一种具有安全防护功能的充电器保护装置，本例的 一种具有安全防护功能的充电器保护装置，包括充电桩，所述充电桩内顶部设有开口向右 的抽屉腔，所述抽屉腔内能左右滑动的设有抽屉，所述抽屉内设有开口向上的放置腔，所述 放置腔内设有用于承托充电器的放置板，所述抽屉腔下壁左端固定设有温度感应块，所述 放置板下侧设有冷却装置，所述冷却装置包括连通设于所述放置腔下壁的风扇腔，所述风 扇腔下壁转动连接有风扇轴，所述风扇轴外圆面左右两端对称且固定设有风扇，所述风扇 腔左右两侧对称设有连通于所述放置腔下壁的滑动腔，所述滑动腔内能上下滑动的设有滑 动板，所述放置板固定设于左右两侧所述滑动板上端，所述风扇腔下侧且正对是风扇轴下 方设有电机腔，所述电机腔内能上下滑动的设有风扇电机，所述风扇电机上端动力连接有 花键，所述风扇轴内设有开口向下的花键槽，所述花键能向上伸入所述花键槽内并花键连 接，所述风扇电机与左右两侧所述滑动板之间设有杠杆机构，将充电器放置于所述放置板 上方时，通过充电器的重力下压所述放置板并带动所述滑动板下降，进而通过所述杠杆机 构带动所述风扇电机上升至所述花键延伸至所述花键槽内，所述抽屉左端面下端固定设有 连接板，所述连接板上端固定设有插座，所述插座左端固定且电性连接有电线，所述插座左 侧设有用于释放和卷绕所述电线的卷线轮装置，所述插座前后两侧对称设有夹紧装置，当 将充电器插头插入所述插座右端面内后，通过所述夹紧装置能将充电器插头进行夹紧，避 免插头意外掉落，所述抽屉腔下侧设有控制所述连接板前后左右移动的移动装置，所述移 动装置包括连通设于所述抽屉腔下侧的移动腔，所述移动腔内设有能前后移动的固定板， 所述固定板上端面设有能左右移动的横向滑块，所述横向滑块上端与所述连接板下端面固 定连接，所述卷线轮装置与所述横向滑块的左右移动动力连接，当所述横向滑块通过所述 连接板带动所述抽屉右移的同时带动所述卷线轮装置对所述电线进行释放，通过所述固定 板带动所述抽屉前后移动进行前后位置调节。 可优选地，所述滑动板下端与所述滑动腔下壁之间固定连接有弹簧，所述弹簧为 4 CN 111546930 A 说　明　书 2/5 页 所述滑动板上升复位提供动力。 可优选地，所述杠杆机构包括对称且连通设于所述电机腔左右两侧并分别与左右 两侧所述滑动腔连通的杠杆腔，所述杠杆腔前后壁之间固定设有连接轴，所述连接轴外圆 面转动连接有杠杆，所述杠杆内左右两端对称且前后贯穿设有滑移腔，所述滑动板靠近所 述风扇电机一端固定设有大固定块，所述大固定块前端固定设有第一滑动柱，所述第一滑 动柱前端延伸至远离所述风扇电机一侧的所述滑移腔内并滑动连接，所述风扇电机左右两 端对称设有小固定块，所述小固定块前端固定设有第二滑动柱，所述第二滑动柱前端延伸 至靠近所述风扇电机一侧的所述滑移腔内并滑动连接。 可优选地，所述卷线轮装置包括前后对称且固定设于所述连接板上端面左端的支 撑杆，前后两侧所述支撑杆之间转动连接有卷线轮轴，所述卷线轮轴外圆面固定设有卷线 轮，所述卷线轮轴后端固定设有涡轮，所述卷线轮同轴连接设有涡轮，所述涡轮右侧设有固 定设于所述连接板上端面的支撑架，所述支撑架内顶部左右贯穿且转动连接有与所述涡轮 上端啮合的蜗杆。 可优选地，所述固定板下端固定设有前后滑动连接于所述移动腔下壁的纵向滑 块，所述纵向滑块内前后贯穿且螺纹连接有转动连接于所述移动腔前后壁之间的纵向螺 杆，所述移动腔前壁内固定设有纵向电机，所述纵向螺杆前端动力连接于所述纵向电机后 端，所述固定板上端面左端固定设有横向电机，所述横向电机右端动力连接有螺纹连接于 所述横向滑块内的横向螺杆。 可优选地，所述固定板右端固定设有支撑块，所述横向螺杆右端延伸至所述支撑 块内并转动连接，所述支撑块下端面内设有滚轮腔，所述滚轮腔左右壁之间固定连接有固 定轴，所述固定轴外圆面转动连接有滚轮轴。 可优选地，所述横向滑块左端面转动连接有环绕于所述横向螺杆的套筒，所述横 向螺杆外圆面内设有键槽，所述套筒內圆壁固定设有能在所述键槽内左右滑动的键，所述 套筒左端固定设有主动带轮，所述蜗杆右端延伸至所述蜗杆右侧固定设有位于所述主动带 轮后上方的从动带轮，所述连接板内上下贯穿设有位于所述主动带轮上方的让位槽，所述 从动带轮与所述主动带轮之间绕设有穿过所述让位槽的皮带。 可优选地,所述夹紧装置包括对称且固定设于所述插座前后两端面的固定块，所 述固定块上端面转动连接有转动杆，所述转动杆右端上下对称且固定设有位于所述插座右 侧的卡爪，上下两侧所述卡爪能将插头连接有电线的一端上下两侧进行夹紧，所述插座前 后两端面固定设有电磁铁，所述电磁铁能将所述转动杆进行吸附。 本发明的有益效果是：本发明通过将充电桩的充电部分设为可移动的结构，能够 根据电动车停放位置的不同，将抽屉移动至正对电动车左侧，便于充电器放置于抽屉内，提 高了使用的便捷性，通过卡爪对插头的夹紧，使插头不会意外掉落，增加了稳定性，采用冷 却装置，防止充电器因过热损坏，并且只有抽屉内放置有充电器时才能启动冷却装置，避免 风扇意外启动而损耗能源。 附图说明 为了易于说明，本发明由下述的具体实施例及附图作以详细描述。 图1为本发明的一种具有安全防护功能的充电器保护装置的整体结构示意图； 5 CN 111546930 A 说　明　书 3/5 页 图2为图1的“A-A”方向的结构示意图； 图3为图1的“B”的结构放大示意图； 图4为图3的“C”的结构放大示意图； 图5为图1的“D-D”方向的结构示意图； 图6为图3的“E-E”方向的结构示意图。
