技术摘要：
本发明提供一种侧部装纸的手持热敏打印机，包括基座、侧盖、热敏片和胶辊，基座设置有纸仓槽和走纸通槽，走纸通槽沿走纸方向延伸，走纸通槽在走纸方向的前端设置有出纸口，走纸通槽在走纸方向的后端与纸仓槽连通，纸仓槽和走纸通槽在纸宽方向的同一侧上设置有装纸开口  全部
背景技术：
随着热敏打印机的普及应用，不仅在银行的自动提款机、超市的收银台和电商发 货处均使用到热敏打印机，也在电商行业和快递行业打印这类商用领域迅速增长，而现在 便携式的手持热敏打印渐渐也广泛地被应用在个人消费领域上。 热敏打印机一般设置有盖体、底座、胶辊和热敏片，盖体和底座围成纸仓，纸仓内 的打印纸输入至胶辊和热敏片处，继而打印形成图像，更换打印纸，需要打开打印机的盖 体，而打开方式一般是采用沿纸厚方向自下而上地打开盖体，并使位于盖体上的热敏片与 位于底座上的胶辊分离，装入打印纸后，再盖合盖体，并使热敏片与胶辊相对，打印纸穿过 热敏片与胶辊之间。而商用座式的热敏打印机由于整机较大，有更多的结构布置空间，而便 携式的手持热敏打印机由于其整机较小，其整机大小和手掌差不多，在微型热敏打印机内 需要布置上述的众多部件，故对手持热敏打印机的器件结构布局尤其重要，也需要跟进一 步对开盖结构以及装纸方式进行改良设计。
技术实现要素：

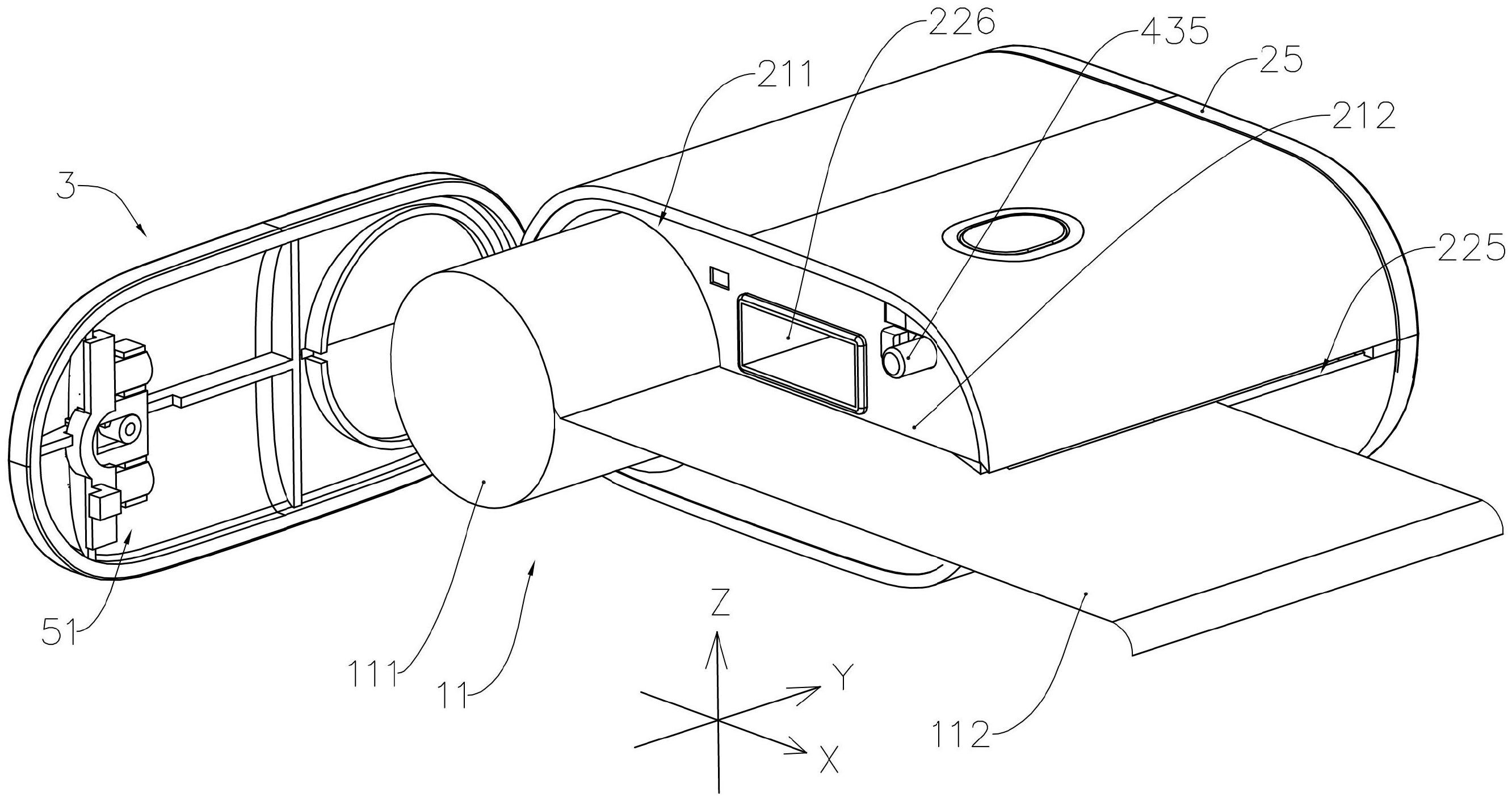

本发明的目的是提供一种在侧部进行装纸的手持热敏打印机。 为了实现本发明目的，本发明提供一种侧部装纸的手持热敏打印机，包括基座、侧 盖、热敏片和胶辊，基座设置有纸仓槽和走纸通槽，走纸通槽沿走纸方向延伸，走纸通槽在 走纸方向的前端设置有出纸口，走纸通槽在走纸方向的后端与纸仓槽连通，纸仓槽和走纸 通槽在纸宽方向的同一侧上设置有装纸开口，走纸通槽在纸厚方向的上方设置有上安装 位，走纸通槽在纸厚方向的下方设置有下安装位，侧盖盖合装纸开口并与基座连接，热敏片 和胶辊中的一个设置在上安装位上，热敏片和胶辊中的另一个设置在下安装位上，热敏片 和胶辊相对。 由上述方案可见，通过设置连通的纸仓槽和走纸通槽，并在纸宽方向的同一侧上 设置装纸开口，继而卷装的打印纸可拉出一段平铺段，卷绕段的打印纸装入纸仓槽，平铺段 的打印纸装入走纸通槽，并可滑入至热敏片和胶辊之间，再盖合侧盖后继而可正常走纸打 印成像，通过侧部的装纸方式，同时由于热敏片和胶辊均设置在基座上，简化盖体的打开结 构及其结构，装纸时不需要大幅度移动，故也提高两者的配合稳定性，提高打印机的稳定 性。 更进一步的方案是，基座在靠近纸仓槽处设置有铰接部，基座在靠近出纸口处设 置有锁定部，侧盖与铰接部铰接，侧盖设置有与锁定部卡合的锁扣部。 更进一步的方案是，侧盖沿纸宽方向转动。 由上可见，由于装纸的时候需要先拉出一段平铺段，故将铰接部设置在靠近纸仓 槽的位置处，锁定部位于出纸口处，故侧盖的打开以及沿纸宽方向的转动，避免了对卷装打 4 CN 111546791 A 说　明　书 2/8 页 印纸装纸的干扰，从而提高装纸简便性。 更进一步的方案是，基座设置有纳线槽，纳线槽在装纸开口的同一侧上设置有纳 线口，纳线槽位于走纸通槽基于纸厚方向的一侧上。 更进一步的方案是，基座设置有电池，电池位于走纸通槽基于纸厚方向的一侧上。 由上可见，由于手持热敏打印机的整体体积较小，故在走纸通槽基于纸厚方向的 两侧上布置纳线槽和电池，纳线槽用于容纳充电线或数据线，从而优化器件布局，提高空间 利用率，有利于打印机更进一步的小型化设计。 更进一步的方案是，基座包括中框架、上盖和下盖，纸仓槽、走纸通槽、上安装位和 下安装位设置在中框架上，侧盖与中框架连接，上盖盖合上安装位外并与中框架连接，下盖 盖合下安装位外并与中框架连接。 由上可见，通过中框架、上盖和下盖的配合，使得打印机的各个器件能够方便地安 装在中框架上，并上盖和下盖的盖合完成装配，继而方便各个器件的安装装配。 更进一步的方案是，中框架在纸仓槽和走纸通槽在纸宽方向的同一侧上设置有侧 板，侧板和装纸开口分别位于纸宽方向相对的一侧上。 由上可见，通过中框架的侧板设置，从而利于保持纸仓槽和走纸通槽的形状，强化 周边整体结构，也稳定了胶辊和热敏片的相对位置，提高打印稳定性。 更进一步的方案是，手持热敏打印机包括主控电路板，主控电路板设置在中框架 位于走纸通槽基于纸厚方向的一侧上，主控电路板设置有按键，中框架在装纸开口的一侧 设置有按键孔，按键位于按键孔中。 由上可见，在侧盖的打开一侧，主控电路板的功能按键可设置装纸开口的一侧，不 仅实现按键的隐藏式安装，也方便在侧盖打开后的按键操作。 更进一步的方案是，手持热敏打印机还包括安装支架、支架复位件和连接件，热敏 片、安装支架、支架复位件和连接件均设置在走纸通槽基于纸厚方向的同一侧上；安装支架 设置有第一配合凸部，连接件设置有第二配合凸部，第二配合凸部与有第一配合凸部邻接 配合，支架复位件弹性连接在安装支架和基座之间，热敏片安装在安装支架上；连接件在纸 宽方向上靠近装纸开口的端部设置有邻接部，侧盖与邻接部可分离地邻接，连接件可沿纸 宽方向移动，安装支架与基座铰接并可在纸厚方向上转动，连接件的移动驱动安装支架和 热敏片朝向或远离胶辊移动。 由上可见，通过可移动的连接件，和第二配合凸部与有第一配合凸部邻接配合，以 及支架复位件对安装支架施加弹性力，继而可实现连接件驱动安装支架和热敏片朝向或远 离胶辊移动，在热敏片远离胶辊时，则可方便于平铺状的打印纸穿过走纸通槽，当盖合侧盖 时，则推入连接件，使热敏片靠近胶辊，并对打印纸夹持后可走纸打印。 更进一步的方案是，手持热敏打印机还包括连接复位件、锁定件、锁定复位件和锁 扣件，锁扣件可滑动地设置在侧盖的内侧上，锁扣件设置有锁扣部和操作部，操作部穿过侧 盖，锁扣部与锁定部卡合；连接件在纸宽方向的两端分别设置有抵接部和锁部，锁部与邻接 部位于同一侧上，连接复位件沿纸宽方向弹性抵接在抵接部和基座之间；锁定件设置有卡 部和连接部，锁定件可沿锁扣件的开盖方向移动地设置在基座上，锁定复位件弹性抵接在 锁定件和基座之间，卡部与锁部可分离地卡合，锁扣件与连接部邻接并可驱动锁定件移动。 由上可见，通过锁定件可对连接件的位置进行锁定，而打开侧盖时，移动锁扣件并 5 CN 111546791 A 说　明　书 3/8 页 带动锁定件同向移动，继而同时使锁定件与连接件分离，实现解锁，随后通过连接件的纸宽 方向移动，配合连接复位件的弹性推力，故在锁扣件解锁后，邻接部推动侧盖朝外侧移动， 其一系列联动结构优化开盖手感，使开盖以及合盖动作更为流畅。 附图说明 图1是本发明手持热敏打印机实施例的结构图。 图2是本发明手持热敏打印机实施例在另一视角下的结构图。 图3是本发明手持热敏打印机实施例在开盖状态下的结构图。 图4是本发明手持热敏打印机实施例在装纸状态下的结构图。 图5是本发明手持热敏打印机实施例的结构分解图。 图6是本发明手持热敏打印机实施例中热敏组件的结构图。 图7是本发明手持热敏打印机实施例中热敏组件在另一视角下的结构图。 图8是本发明手持热敏打印机实施例中热敏组件的结构分解图。 图9是本发明手持热敏打印机实施例中热敏组件在底侧视角下的结构图。 图10是本发明手持热敏打印机实施例在合盖状态下沿走纸方向位于支架复位件 处的剖视图。 图11是本发明手持热敏打印机实施例在合盖状态下沿纸宽方向位于连接件处的 剖视图。 图12是本发明手持热敏打印机实施例在合盖状态下沿走纸方向位于锁部处的剖 视图。 图13是本发明手持热敏打印机实施例中侧盖和锁扣件的结构分解图。 图14是本发明手持热敏打印机实施例中锁扣件的结构图。 图15是本发明手持热敏打印机实施例在合盖状态下锁扣件的配合结构图。 图16是本发明手持热敏打印机实施例在开盖状态下锁扣件的配合结构图。 图17是本发明手持热敏打印机实施例中锁定件的结构图。 图18是本发明手持热敏打印机实施例在开盖状态下沿走纸方向位于锁部处的剖 视图。 图19是本发明手持热敏打印机实施例在开盖状态下沿纸宽方向位于连接件处的 剖视图。 图20是本发明手持热敏打印机实施例在开盖状态下沿走纸方向位于支架复位件 处的剖视图。 以下结合附图及实施例对本发明作进一步说明。
