技术摘要：
本发明公开了一种电力配电柜安装设备，包括配电柜、固定安装于配电柜内的电气元件安装板、以及电气元件，电气元件安装板的内侧面上设置有棋盘式卡位机构，电气元件可横向调节地固定安装于棋盘式卡位机构的交叉点之上；棋盘式卡位机构包括若干条平行且等间距设置于电气  全部
背景技术：
配电柜(箱)分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱)，是配电系统的末 级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合； 电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能 分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。但是，配电柜之中各种电气 元件数量较多，走线较为复杂，安装难度较高。 现有技术中的一般通过电力配电柜安装设备解决上述问题。如一种申请号为 CN201810965557.7的发明专利，其主要是通过若干个立柱进行伸缩以调节电气元件的安装 高度，通过主调杆进行电气元件的横向调节，通过对其位置的确定，从而在对其使用螺丝进 行固定；但是此方案存在一些问题：先纵向调节、再横向调节，最后螺纹固定的过程，对于高 空作用的操作人员而言，步骤较多，存在较多危险，且螺丝较小，需要一手固定，一手去拧紧 螺丝，而且螺丝容易掉落。
技术实现要素：

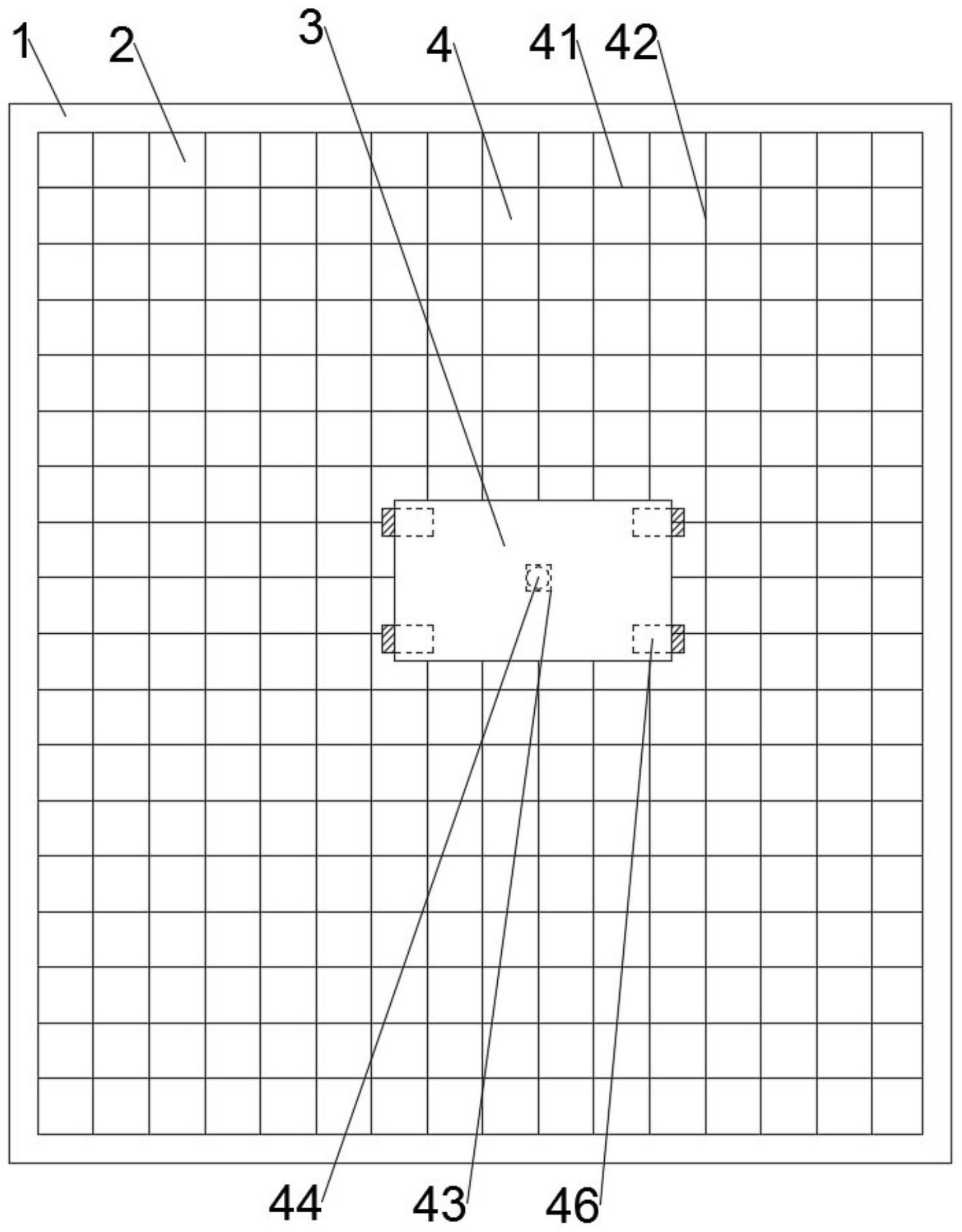

为此，本发明提供一种电力配电柜安装设备，以解决现有技术中安装和调节的步 骤较多、操作难度较大的问题。 为了实现上述目的，本发明提供如下技术方案： 一种电力配电柜安装设备，包括配电柜、固定安装于所述配电柜内的电气元件安 装板、以及电气元件，所述电气元件安装板的内侧面上设置有棋盘式卡位机构，所述电气元 件可横向调节地固定安装于所述棋盘式卡位机构的交叉点之上； 所述棋盘式卡位机构包括若干条平行且等间距设置于所述电气元件安装板之上 的横向标示线、以及若干条垂直于所述横向标识线且等间距设置的纵向标示线，在所述横 向标示线、纵向标示线的交叉点处均可横向调节并锁定地安装有调节卡位块，在所述调节 卡位块的中心安装有卡位锁孔； 所述卡位锁孔之中嵌套安装有多边形插件，其中之一的所述多边形插件固定连接 在所述电气元件的中心，且位于所述电气元件边缘的多边形插件之上通过安装有L形吸附 件抵触在所述电气元件的边缘。 作为本发明的一种优选方案，所述卡位锁孔包括从外至内设置于所述调节卡位块 之上的扩孔锁定部、吻合卡位部、扩孔操纵部； 所述扩孔锁定部的外端部通过扭转弹簧可旋转地安装有止脱出扇板，在所述多边 形插件的对应所述止脱出扇板处固定安装有用于反扣所述止脱出扇板进行锁定的扣合部。 作为本发明的一种优选方案，在所述扩孔锁定部的边缘可内外滑动并复位地安装 有用于抵触所述止脱出扇板端部以限制其向外旋转的抵触限制板； 4 CN 111555137 A 说　明　书 2/5 页 所述抵触限制板通过滑槽延伸至所述扩孔操纵部，所述抵触限制板的中部通过波 形弹筒安装在所述滑槽之中，且所述抵触限制板底端与所述扩孔操纵部底端之间存在一个 空隙。 作为本发明的一种优选方案，所述抵触限制板的底端之间通过连接件进行连接； 在所述调节卡位块之上的安装有用于挤压所述连接件使其向内滑动以允许所述 止脱出扇板向外旋转的下滑按钮； 所述吻合卡位部为一种贴合所述多边形插件使两者不可相对转动的通槽结构。 作为本发明的一种优选方案，在所述横向标示线、纵向标示线之上设置有用于卡 装电线的走线凹槽； 在相邻所述止脱出扇板之间设置有用于弯曲走线的卡线缺口。 作为本发明的一种优选方案，所述调节卡位块通过凸字滑槽套接在所述调节卡位 块之中，在所述凸字滑槽的上下两端均通过复位弹簧安装有卡位齿条； 在所述调节卡位块的上下端面均设置有用于配合所述卡位齿条进行卡合的咬合 齿纹。 作为本发明的一种优选方案，在所述卡位齿条抵触所述卡位齿条的远离所述调节 卡位块一侧转动安装有用于挤压所述咬合齿纹的椭圆刹片。 作为本发明的一种优选方案，在所述椭圆刹片之上转动安装有阻尼轴，且所述阻 尼轴固定安装在所述调节卡位块之上。 作为本发明的一种优选方案，椭圆刹片的长轴端部安装有用于咬合所述卡位齿条 的齿槽。 作为本发明的一种优选方案，在所述电气元件上设置有安装摩擦垫，所述安装摩 擦垫的厚度等于所述L形吸附件的厚度等于所述下滑按钮凸出在所述电气元件安装板上的 厚度。 本发明具有如下优点： 本发明通过横向标示线、纵向标示线提供了对电气元件安装位置的初步参考，并 通过调节卡位块的横向精准微调，有助于操作人员通过简单的肉眼判断，即可将各种电气 元件整齐地成排安装，从而减少了大部分的调节和校准步骤；并且还作为电线走向的参照， 最后利用走线凹槽和卡线缺口，对电缆进行整齐地直线形、弯曲形走线；通过卡位锁孔和多 边形插件嵌套安装，通过边缘多边形插件对电气元件的抵触夹紧进行二次固定，无需使用 螺丝安装，且具有即插即装，一键拆卸的特点。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引伸获得其它的实施附图。 本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供 熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的 实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功 5 CN 111555137 A 说　明　书 3/5 页 效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。 图1为本发明实施方式中整体的结构示意图； 图2为本发明实施方式中调节卡位块的俯视图； 图3为本发明实施方式中调节卡位块的安装示意图。 图中： 1-配电柜；2-电气元件安装板；3-电气元件；4-棋盘式卡位机构； 41-横向标示线；42-纵向标示线；43-调节卡位块；44-卡位锁孔；45-多边形插件； 46-L形吸附件；47-走线凹槽；48-卡线缺口；49-凸字滑槽；410-卡位齿条；411-齿槽；412-椭 圆刹片；413-阻尼轴；414-安装摩擦垫； 441-扩孔锁定部；442-吻合卡位部；443-扩孔操纵部；444-止脱出扇板；445-扣合 部；446-抵触限制板；447-波形弹筒；448-连接件；449-下滑按钮。
