技术摘要:
本发明公开了一种柔性阵列基板及显示面板。显示面板包括柔性阵列基板,柔性阵列基板包括从下至上依次层叠设置的柔性基底、缓冲层、有源层、第一绝缘层、第一金属层、第二绝缘层、第二金属层、层间绝缘层、有机层以及第三金属层;所述柔性阵列基板包括多个像素单元以及 全部
背景技术:
在有源矩阵有机发光显示屏(AMOLED Panel)结构中,从之前的固态弯折(SF)到动 态弯折(DF),再到现在的十字折技术,十字折属于前沿新技术,包括两次动态弯折形成三个 区域的结构,可实现有源矩阵有机发光显示屏在展开时可做平板使用,在动态弯折后可做 手机使用。 但是,现有的有源矩阵有机发光显示屏在动态弯折时存在其膜层之间的应力集中 的缺陷,在有源矩阵有机发光显示屏弯折过程中,一方面,由于边框区域作为材料截止区, 会作为裂纹起源位置而使得在边框区域的无机膜层内以肉眼不可见的微裂纹向着显示区 域扩展;另一方面,显示区域在生产过程中也会存在一些缺陷,使其在弯折过程中成为裂纹 起源而导致裂纹向四周扩展。因此,如果对显示区以及边框区域不作任何防护,在弯折时, 必然会引起该区域内裂纹的扩展,导致在多次弯折后带来导电金属层断裂,尤其是扫描走 线断路会直接影响到画面显示,进而威胁整个显示面板的正常显示。 基于上述考量,十分有必要对像素单元进行防裂纹设计,将裂纹锁定在一个显示 区域范围内而不威胁其他像素单元的正常显示;同时为了防止边框区域的裂纹大面积扩展 而造成显示面板的直接损伤,也应进行相应的防裂纹设计,以满足十字折技术的需求。
技术实现要素:

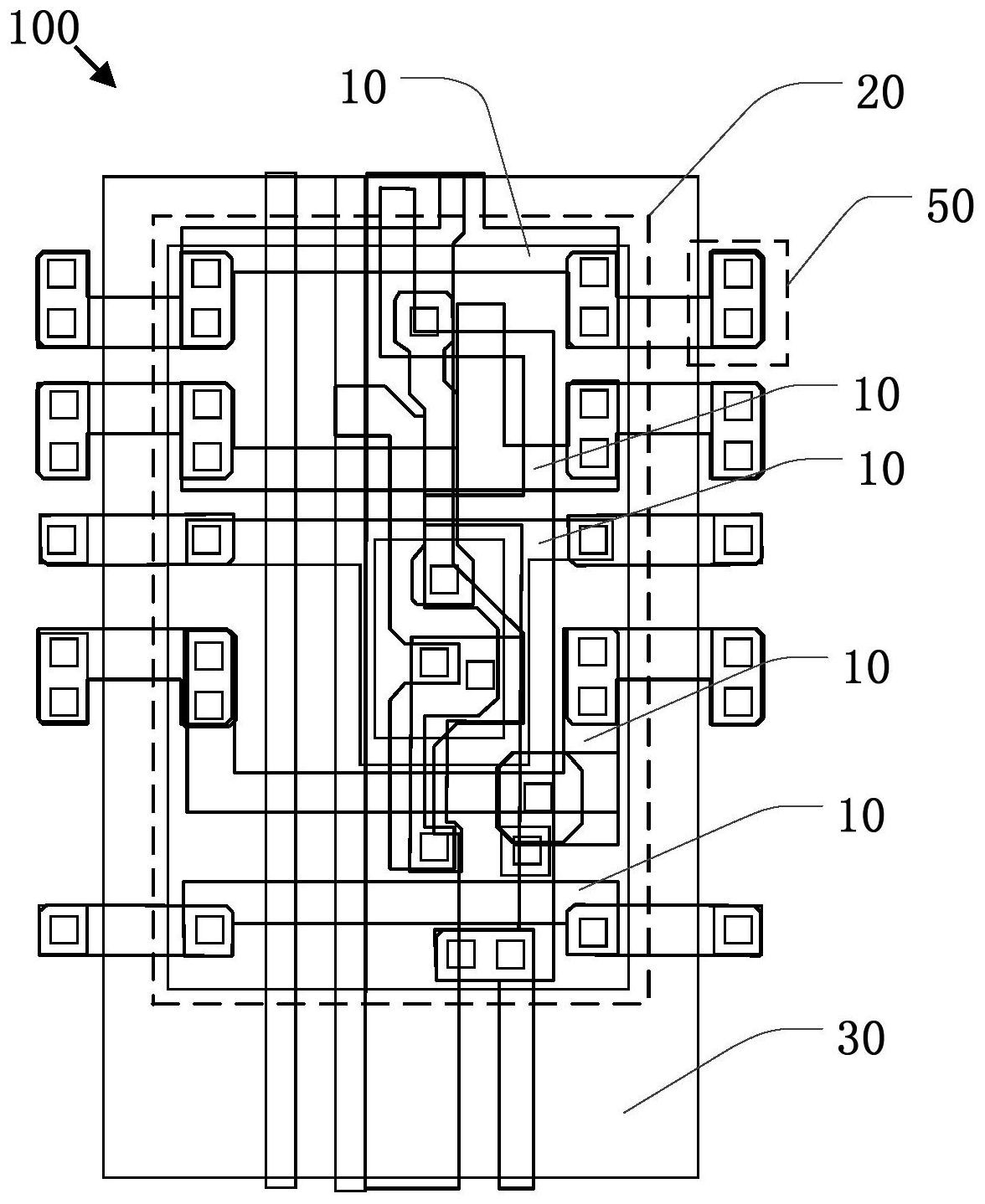

本发明的目的在于提供一种柔性阵列基板及显示面板,用以解决现有柔性屏应用 于十字折技术时在弯折过程中因裂纹扩展引起画质异常,尤其是在多次弯折后因有机层裂 纹扩散带来扫描走线断路直接影响到画面显示的技术问题。 为了实现上述目的,本发明提供一种柔性阵列基板,包括从下至上依次层叠设置 的柔性基底、缓冲层、有源层、第一绝缘层、第一金属层、第二绝缘层、第二金属层、层间绝缘 层、有机层以及第三金属层;所述柔性阵列基板包括多个像素单元以及环绕所述像素单元 设置的凹槽;所述凹槽从下至上依次贯穿所述缓冲层、所述第一绝缘层、所述第二绝缘层和 所述层间绝缘层;所述有机层填充所述凹槽,用于缓冲弯折应力以及降低所述像素单元的 热残余应力。 进一步地,每个所述像素单元包括至少一薄膜晶体管;所述凹槽环绕所述薄膜晶 体管设置;所述薄膜晶体管的栅极位于所述第一金属层;所述薄膜晶体管的源极和漏极位 于所述第三金属层。 进一步地,被所述凹槽环绕的所述薄膜晶体管的数量为一个、两个或四个。 进一步地,所述柔性阵列基板还包括多条扫描信号线,每一扫描信号线电性连接 多个所述像素单元的栅极,所述扫描信号线在穿过所述凹槽的位置设有至少一换线结构。 进一步地,所述换线结构包括凹槽过渡线以及至少两个过孔;所述凹槽过渡线设 3 CN 111584554 A 说 明 书 2/5 页 于所述凹槽的内侧壁以及底面上并延伸至位于所述凹槽两侧的所述层间绝缘层上;所述至 少两个过孔分别位于所述凹槽的两侧,贯穿所述层间绝缘层或贯穿所述层间绝缘层及所述 第二绝缘层,用于将所述凹槽过渡线的两端分别与所述扫描信号线电性连接。 进一步地,在所述柔性基底的投影,所述过孔位于所述第一换线层和所述扫描走 线层的重叠区域内。 进一步地,所述扫描信号线与所述第一金属层或所述第二金属层同层设置。 进一步地,所述有机层的材质包括聚酰亚胺、无色聚酰亚胺或硅氧烷。) 进一步地,所述柔性基底包括从下至上依次层叠设置的第一衬底层、阻隔层、非晶 硅层以及第二衬底层;具体地讲,所述阻隔层设于所述第一衬底层上;所述非晶硅层设于所 述阻隔层上;所述第二衬底层设于所述非晶硅层上;所述缓冲层设于所述第二衬底层上。 本发明还提供一种显示面板,包括上述柔性阵列基板。 本发明的优点在于,本发明提出一种柔性阵列基板及显示面板,通过在所述像素 单元周围环绕设置所述凹槽,并用所述有机层填充所述凹槽,用于缓冲弯折应力以及降低 所述像素单元的热残余应力。实现了缓冲所述像素单元的热残余应力以及弯折应力,释放 弯折应力防止因有机层裂纹扩散带来扫描走线断路,保证了柔性屏应用于十字折技术时的 画面显示,增加了使用的应用形态,同时提升了十字折显示性能,提高了动态弯折次数。 附图说明 为了更清楚地说明本申请实施例中的技术方案,下面将对实施例描述中所需要使 用的附图作简单地介绍。显而易见地,下面描述中的附图仅仅是本申请的一些实施例,对于 本领域技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附 图。 图1是本实施例中所述柔性阵列基板的俯视图; 图2是本实施例中所述柔性阵列基板的截面图; 图3是本实施例中另一种所述柔性阵列基板的俯视图; 图4是本实施例中再一种所述柔性阵列基板的俯视图; 图5是本实施例中所述显示面板的结构示意图。 图中部件标识如下: 1、柔性基底,2、缓冲层,3、有源层,4、第一绝缘层, 5、第一金属层,6、第二绝缘层,7、第二金属层, 8、层间绝缘层,9、第三金属层,10、扫描信号线, 11、第一衬底层,12、阻隔层,13、非晶硅层, 14、第二衬底层,20、像素单元,30、凹槽, 40、薄膜晶体管,41、栅极层,50、换线结构, 51、凹槽过渡线,52、过孔,91、源漏极层, 100、柔性阵列基板,200、显示面板,201、画面显示区, 202、弯折过度区,203、键盘显示区。 4 CN 111584554 A 说 明 书 3/5 页
