技术摘要：
本发明公开了一种分段式悬浮电子尺实现的滑板位置控制系统及其方法，包括：滑板注塑机和程序处理器；所述滑板注塑机包括：机架；所述机架上设有滑板装置；所述滑板装置包括：设置在机架上的滑板；所述滑板上设有沿着滑板左右移动的滑板下模板；所述滑板下模板一侧左端  全部
背景技术：
滑板是注塑机上常见的移模结构，一般滑板控制多为感应开关控制，其控制效果 较差，对工艺参数调整要求较高，因此一些注塑机上的滑板开始采用电子尺控制，可以提高 滑板控制的精度。 目前采用电子尺控制的滑板注塑机，受限于机械干涉及电子尺规格的影响，一般 电子尺控制只用在短行程滑板注塑机上，在长行程的滑板注塑机上很少应用。
技术实现要素：

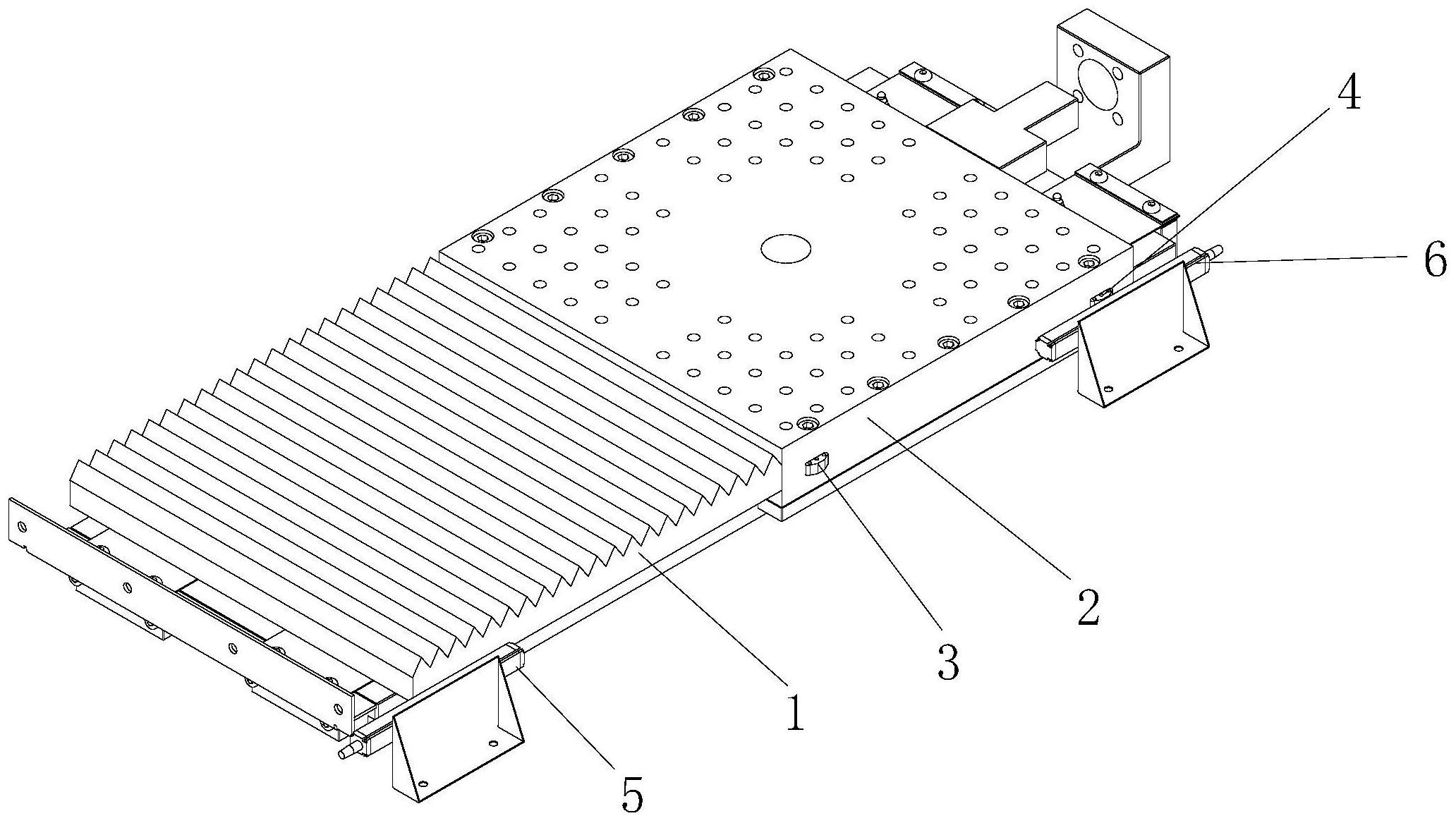

本发明主要解决的技术问题是提供一种可以减少机械干涉对电子尺的影响，也避 免了长行程电子尺规格的限制，用两副短行程电子尺替代一副长行程电子尺，既便于维护 又降低了成本，提升了长行程滑板的控制精度的分段式悬浮电子尺实现的滑板位置控制系 统及其方法。 为达到上述目的，本发明采用的技术方案是：一种分段式悬浮电子尺实现的滑板 位置控制系统，包括：滑板注塑机和程序处理器；所述滑板注塑机包括：机架；所述机架上设 有滑板装置；所述滑板装置包括：设置在机架上的滑板；所述滑板上设有沿着滑板左右移动 的滑板下模板；所述滑板下模板一侧左端设有第一悬浮滑块，右端设有第二悬浮滑块；所述 机架上与滑板一侧左端点相对应处设有第一悬浮电子尺，与滑板一侧右端点相对应设有第 二悬浮电子尺；所述第一悬浮滑块与第一悬浮电子尺以及第二悬浮滑块与第二悬浮电子尺 均相配合形成一副悬浮电子尺，且均为非接触式连接；所述第一悬浮电子尺和第二悬浮电 子尺均与程序处理器连接。 一种分段式悬浮电子尺实现的滑板位置控制方法，当滑板下模板由左端移动到右 端时，首先，所述第一悬浮滑块由第一悬浮电子尺的左侧移至右侧；所述第一悬浮电子尺的 数值由小到大变化，最大值由电子尺的行程决定； 其次，所述第一悬浮滑块滑过第一悬浮电子尺的最右端后，滑板继续向右侧移动， 此时第二悬浮滑块滑动至第二悬浮电子尺的最左端，此时第二悬浮电子尺的数值为最大； 最后，滑板继续向右侧移动，第二悬浮电子尺的数值由大到小变化，直至滑板右移 到位，反方向移动亦然，通过程序处理模拟出一副长行程的电子尺，以满足滑板注塑机对电 子尺控制的要求。 优选的，所述程序处理模拟过程包括:首先控制器通过对两副悬浮电子尺的位置 判断，模拟出滑板移动的控制轨迹，按照设定的位置，通过程序处理实现滑板五段的位置控 3 CN 111571924 A 说　明　书 2/3 页 制，分别为：移模慢一---移模慢二---移模快速---移模慢三---移模慢四。 本发明的有益效果是：本发明所述的一种分段式悬浮电子尺实现的滑板位置控制 系统及其方法，对两副悬浮电子尺的布置要求较低，可以减少机械干涉对电子尺的影响，也 避免了长行程电子尺规格的限制，用两副短行程电子尺替代一副长行程电子尺，既便于维 护又降低了成本，提升了长行程滑板的控制精度。 附图说明 下面结合附图对本发明技术方案作进一步说明： 附图1为本发明所述的分段式悬浮电子尺实现的滑板位置控制系统的结构示意 图。 附图2为本发明分段式悬浮电子尺实现的滑板位置控制方法的滑板控制运行轨迹 示意图。 其中：1、滑板；2、滑板下模板；3、第一悬浮滑块；4、第二悬浮滑块；5、第一悬浮电子 尺；6、第二悬浮电子尺。
