技术摘要：
本申请实施例提供了一种用于船舶舱口围作业的围栏防护装置及其使用方法，围栏防护装置包括：防护梁架和梁架固定装置，防护梁架包括第一连接管、第二连接管和第三连接管，第二连接管的第一端和第三连接管的第一端分别固定设置在第一连接管的两端，第二连接管和第三连接  全部
背景技术：
舱口围是与船舶甲板垂直的围绕在舱口周围的钢板。它的作用是防止水进入货舱 并减少甲板工作人员从敞开的舱口摔下去的危险性，舱口围是散货船的典型必备结构，属 于货舱区域主甲板以上的主体强力结构。 舱口围在建造过程中，人员须要站在舱口围顶部平面上进行作业，由于平面较窄， 而且舱口围上无安全带的可靠挂点，存在人员坠落至落差十几米至几十米货舱底部的风 险。因此，舱口围的防护至关重要。 但是由于舱口围是货舱甲板上消减船体扭曲应力的强力结构，需要避免对板材的 非正常性焊接、火焰切割等破坏。因此常规性焊接支撑物架设脚手防护围栏的施工方式，会 对舱口围造成破坏。
技术实现要素：

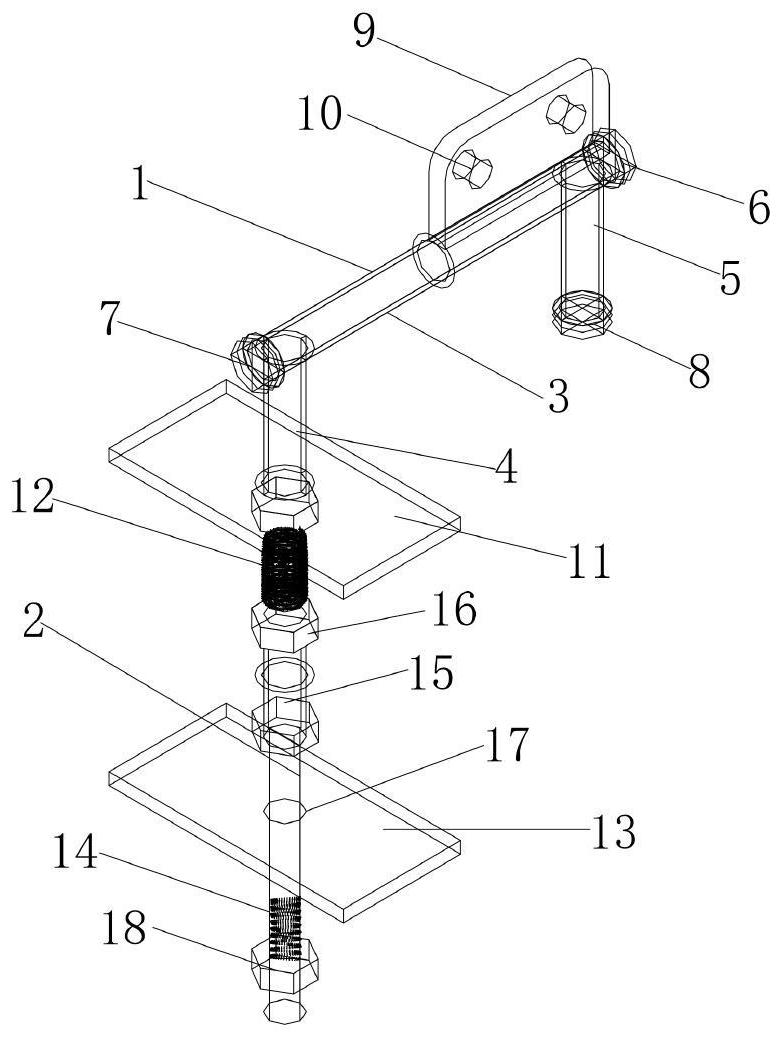

本申请提供了一种用于船舶舱口围作业的围栏防护装置及其使用方法，以解决传 统的舱口围焊接支撑物对舱口围造成破坏的问题。 本申请实施例提供了一种用于船舶舱口围作业的围栏防护装置，包括：防护梁架 和梁架固定装置，所述防护梁架包括第一连接管、第二连接管和第三连接管，所述第二连接 管的第一端和所述第三连接管的第一端分别固定设置在所述第一连接管的两端，所述第二 连接管和所述第三连接管均与所述第一连接管垂直，且位于同一平面相互平行；所述第一 连接管第一端设置有第一钢板，所述第一钢板设置有螺栓孔，所述第二连接管的第二端与 第二钢板的一侧固定连接，所述第二钢板的第二侧固定设置有第一螺栓，所述第一螺栓与 所述梁架固定装置活动连接。 优选地，所述梁架固定装置包括伸缩连接杆和托档装置挡板，所述伸缩连接杆的 第一端与所述第一螺栓活动连接，所述伸缩连接杆的第二端贯穿所述托档装置挡板。所述 托档装置挡板紧贴于舱口围下方固定锁紧，伸缩连接杆穿过所述托档装置挡板实现对第一 螺栓的拉伸，进而实现围栏防护装置的紧固。托档装置挡板起到延长接触支点的作用，并且 能够扩大与提高底部接触面积和稳定性。 优选地，所述伸缩连接杆包括第二螺栓、调整钢管和螺母，所述调整钢管的第一端 与所述第二螺栓的第一端固定连接，所述调整钢管的第二端与所述螺母固定连接，所述螺 母设置有第一内螺纹与所述第一螺栓的第一外螺纹相匹配。螺母与所述第一螺栓螺纹连 接，通过旋转调整钢管起到伸缩调整长度的作用。 优选地，所述托档装置挡板设置有贯穿圆孔，所述第二螺栓的第二端通过所述贯 穿圆孔贯穿所述托档装置挡板。 3 CN 111572727 A 说　明　书 2/4 页 优选地，所述第二螺栓的第二端设置有锁紧螺帽，所述锁紧螺帽设置有第二内螺 纹，所述第二螺栓设置有第二外螺纹，所述第二外螺纹与所述第二内螺纹相匹配。所述锁紧 螺帽采用保准螺帽，旋转所述锁紧螺帽将第二螺栓向下拉伸，实现了对防护梁架的固定。 优选地，所述第一连接管的两端分别固定设置有第一圆形垫片和第二圆形垫片， 所述第三连接管的第二端固定设置有第三圆形垫片。将第一连接管的两端分别焊接第一圆 形垫片和第二圆形垫片封堵，将第三连接管的第二端焊接第三圆形垫片封堵，保证了圆管 的结构强度，从而提高了防护梁架的稳定性。 优选地，所述第一钢板为倒角矩形钢板。倒角矩形钢板的边角处为圆弧形设置，从 而避免了在施工过程中钢板的边角会对人员造成伤害的问题。 优选地，所述螺栓孔设置有多个，多个所述螺栓孔均匀设置在所述倒角矩形钢板 上。多个螺栓孔的设置使得倒角矩形钢板固定防护围栏的稳定性，而且设置螺栓孔保证了 围栏防护装置的重复使用性。 优选地，所述第一连接管、所述第二连接管和所述第三连接管之间的连接部为焊 接连接。采用焊接方式使得三个连接管之间结构更加稳定，保证了防护梁架的稳定性。 一种用于船舶舱口围作业的围栏防护装置的使用方法，采用上述任一项所述的围 栏防护装置，所述方法包括：将第一螺栓穿过舱口围本体空洞，以使得第二钢板紧贴于所述 舱口围的平台上；调整第一连接管与所述舱口围纵向方向垂直；将梁架固定装置固定在所 述舱口围的另一侧，并与所述第一螺栓固定连接；将护栏单元通过螺栓与第一钢板中螺栓 孔固定连接形成护栏。 本申请的实施例提供的技术方案可以包括以下有益效果： 采用本申请实施例提供的用于船舶舱口围作业的围栏防护装置可实现在船舶舱 口围处防护围栏的快速架设，无需在船体上焊接脚手架专用板材。节省了焊接、涂装材料及 脚手耗材的使用，降低了架设难度和用工成本，而且可避免对船体强力结构的焊接损伤、油 漆涂膜破坏以及后期修复等问题。 应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不 能限制本申请。 附图说明 为了更清楚地说明本申请的技术方案，下面将对实施例中所需要使用的附图作简 单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下， 还可以根据这些附图获得其他的附图。 图1为本申请实施例提供的一种用于船舶舱口围作业的围栏防护装置的立体图； 图2为本申请实施例提供的一种用于船舶舱口围作业的围栏防护装置的俯视图； 图3为本申请实施例提供的一种用于船舶舱口围作业的围栏防护装置的侧视图； 图4为本申请实施例提供的一种用于船舶舱口围作业的围栏防护装置的前视图； 图5为本申请实施例提供的一种用于船舶舱口围作业的围栏防护装置使用方法的 流程示意图； 符号表示： 1-防护梁架，2-梁架固定装置，3-第一连接管，4-第二连接管，5-第三连接管，6-第 4 CN 111572727 A 说　明　书 3/4 页 一圆形垫片，7-第二圆形垫片，8-第三圆形垫片，9-第一钢板，10-螺栓孔，11-第二钢板，12- 第一螺栓，13-托档装置挡板，14-第二螺栓，15-调整钢管，16-螺母，17-贯穿圆孔，18-锁紧 螺帽。
