技术摘要：
本发明公开一种气动防尘雨帘气控装置，包括辊筒、防尘雨帘、转轴、钢丝绳、气动柱、连接扣、气缸、气控软管、第一三通管、第二三通管、第一气控箱、第二气控箱；所述第一气控箱、所述第二气控箱通过气控软管与气缸连接；气缸上的气动柱通过钢丝绳连接到防尘雨帘上；所  全部
背景技术：
煤矿开采过程中，矿井掘进，后路需安装防尘雨帘。常用的气动防尘雨帘仅使用一 个气控箱用作防尘雨帘的升、降，仅可在防尘雨帘一侧操作，另一侧人员若想通过，只可采 用手动。
技术实现要素：

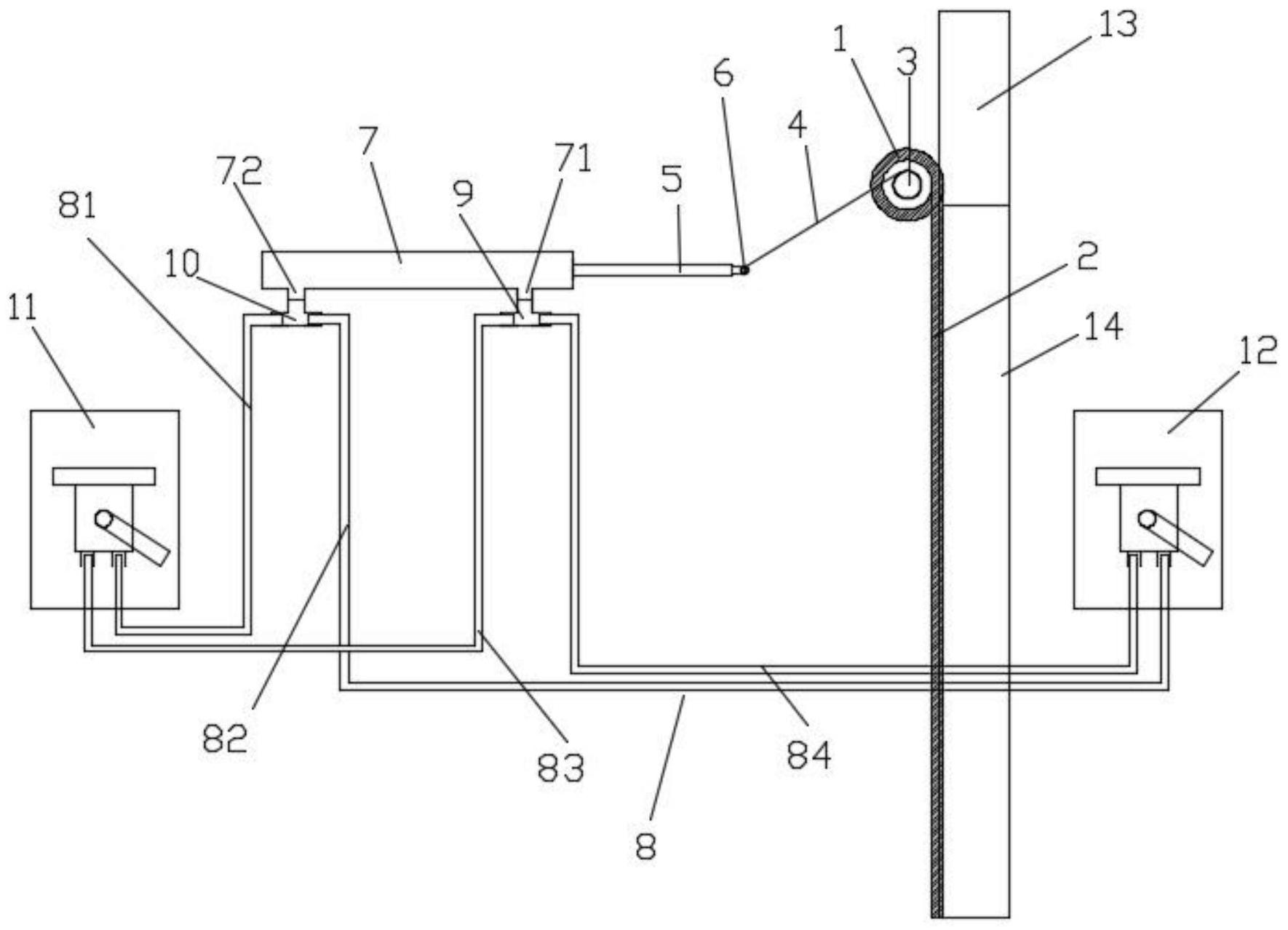

本发明的目的在于提供一种具有结构简单，双侧控制的气动防尘雨帘气控装置。 本发明的目的可以通过以下技术方案实现： 一种气动防尘雨帘气控装置，包括辊筒、防尘雨帘、转轴、钢丝绳、气动柱、连接扣、 气缸、气控软管、第一三通管、第二三通管、第一气控箱、第二气控箱； 所述第一气控箱、所述第二气控箱通过气控软管与气缸连接；气缸上的气动柱通 过钢丝绳连接到防尘雨帘上； 所述第一气控箱、所述第二气控箱分别设置在墙体内外两侧； 所述辊筒内侧设置有转轴，转轴外侧设置有钢丝绳，钢丝绳末端固定在气动柱末 端的连接扣上； 所述气缸上设置有第一气缸进风门、第二气缸进风门，第一气缸进风门、第二气缸 进风门分别通过气控软管连接第一气控箱、第二气控箱； 所述第一气缸进风门上安装有第一三通管，所述第二气缸进风门安装有第二三通 管；第一三通管、第二三通管、第一气控箱、第二气控箱和多根气控软管进行双控连接； 所述气控软管包括第一软管、第二软管、第三软管、第四软管，所述第一三通管上 的直通两端分别安装有第三软管、第四软管；所述第二三通管上的直通两端分别安装有第 一软管、第二软管；第一软管、第三软管安装在第一气控箱上；第二软管、第四软管安装在第 二气控箱上； 所述辊筒安装在门框上方的墙体上，辊筒上卷装有防尘雨帘，防尘雨帘放下后遮 蔽门框； 所述第二软管、所述第四软管通过门框旁的墙体穿过。 本发明提供了一种气动防尘雨帘气控装置，具有结构简单，双侧控制的特点。本发 明的有益效果：所述第一气控箱、所述第二气控箱分别设置在墙体内外两侧；工作人员通过 墙体内外两侧的第一气控箱、第二气控箱在墙体内外均可操作防尘雨帘；所述辊筒内侧设 置有转轴，转轴外侧设置有钢丝绳，钢丝绳末端固定在气动柱末端的连接扣上；气缸工作带 动气动柱伸缩运动，气动柱伸缩通过钢丝绳，经转轴转动，开启或关闭防尘雨帘； 所述第一气控箱、所述第二气控箱内置的气动控制系统为QDKLL-15；通过外接第 3 CN 111594266 A 说　明　书 2/3 页 一三通管、第二三通管连接两套气动控制系统QDKLL-15；无论工作人员在防尘雨帘哪一侧， 均可方便的操作第一气控箱或第二气控箱，控制防尘雨帘的升、降。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明一种气动防尘雨帘气控装置的结构示意图。
