技术摘要：
本申请公开了一种像素电路、显示单元及终端设备，属于光电领域。该像素电路可以在包括有发光面积较小的OLED的像素电路中增加补偿电容，并将补偿电容的一端连接于低压端、第一晶体管的第一极之间，在处于补偿初始化阶段时，第一晶体管被控制导通、并使得补偿电容的另一  全部
背景技术：
有源矩阵有机发光二极体面板(Active  Matrix  Organic  Light  Emitting  Diode，AMOLED)的显示电路包括多个像素电路，每个像素电路包括有有机发光二极管 (Organic  Light-Emitting  Diode，OLED)，且不同材料的OLED发出光的颜色不同。 在现有技术中，由于发出不同光的OLED的发光材料的面积不同，当在OLED(有电容 的功能)两端施加相同电压时，发出不同光的OLED放电的时间会各有差异。例如，对于B像素 电路、R像素电路以及G像素电路而言，B像素电路的OLED的发光面积＞R像素电路的发光面 积>G像素电路的发光面积，从而B像素电路的OLED的电容值＞R像素电路的电容值>G像素电 路的电容值，放电过程中B像素电路的OLED的放电时间＞R像素电路的OLED的放电时间>G像 素电路的OLED的放电时间，保留上一帧的画面时间较B＞R>G时间长，当用户在观看显示单 元的显示内容时，会在视觉上呈现残影、拖色，观看体验感差。
技术实现要素：

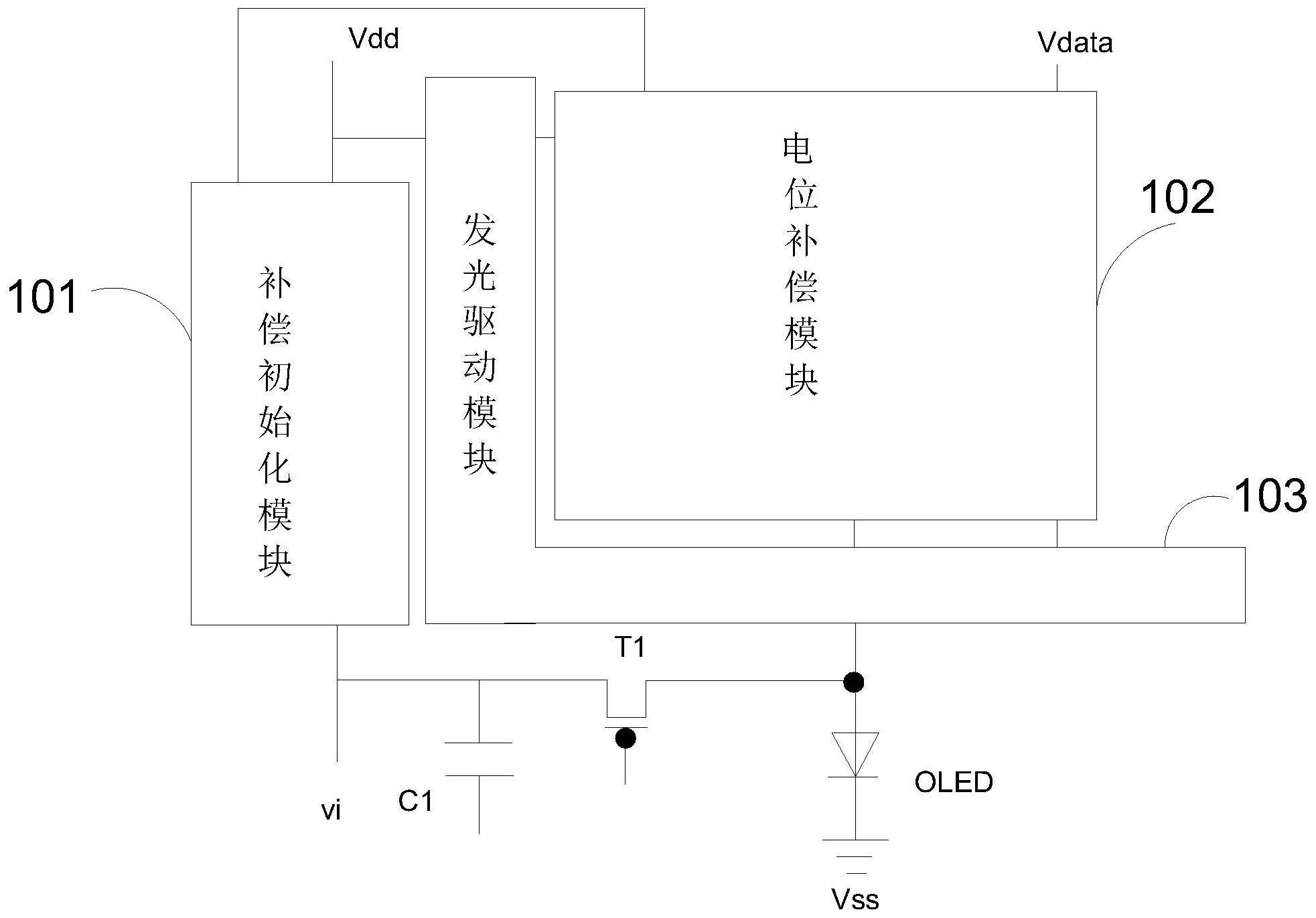

本申请实施例的目的是提供一种像素电路、显示单元及终端设备，能够解决用户 在观看显示单元的显示内容时，在视觉上呈现残影、拖色的问题。 为了解决上述技术问题，本申请是这样实现的： 第一方面，本申请实施例提供了一种像素电路，所述像素电路包括补偿初始化模 块、电位补偿模块、补偿电容、第一晶体管、发光驱动模块以及OLED，所述补偿初始化模块串 接于高压端与低压端之间，所述电位补偿模块的第一端、第二端、第三端分别连接于所述补 偿初始化模块、所述发光驱动模块以及信号电压输入端，所述发光驱动模块串接于所述高 压端与所述OLED的阳极之间，所述补偿电容的一端连接于所述低压端、所述第一晶体管的 第一极之间，所述第一晶体管的第二极连接于所述OLED的阳极与所述发光驱动模块之间； 所述补偿电容的另一端连接于在补偿初始化阶段输出的扫描信号处于高电平的 第一扫描信号端或所述补偿电容的另一端连接于所述高压端、所述补偿初始化模块之间； 或者，所述补偿电容的另一端连接于在补偿初始化阶段输出的扫描信号处于低电 平的第二扫描信号端。 第二方面，本申请提供了一种显示单元，包括多组本申请实施例第一方面所述的 像素电路，多组所述像素电路之间间隔设置，每组像素电路包括第一像素电路、第二像素电 路、第三像素电路，所述第三像素电路的发光面积大于所述第二像素电路的发光面积，所述 第二像素电路的发光面积大于所述第一像素电路的发光面积，其中，所述第一像素电路的 补偿电容大于所述第二像素电路的补偿电容，所述第二像素电路的补偿电容大于所述第三 像素电路的补偿电容，其中，所述第三像素电路的补偿电容的值大于等于零； 其中，所述补偿电容的另一端连接于在补偿初始化阶段输出的扫描信号处于高电 4 CN 111599311 A 说　明　书 2/7 页 平的第一扫描信号端或所述补偿电容的另一端连接于所述高压端、所述补偿初始化模块之 间。 第三方面，本申请还提供了一种终端设备，安装有本申请实施例第二方面所述的 显示单元。 第四方面，本申请还提供了另一种显示单元，包括多组本申请实施例第一方面所 述的像素电路，多组像素电路之间间隔设置，每组像素电路包括第一像素电路、第二像素电 路、第三像素电路，所述第三像素电路的发光面积大于所述第二像素电路的发光面积，所述 第二像素电路的发光面积大于所述第一像素电路的发光面积，其中，所述第三像素电路的 补偿电容大于所述第二像素电路的补偿电容，所述第二像素电路的补偿电容大于第一像素 电路的补偿电容，其中，所述第一像素电路的补偿电容的值大于等于零； 所述补偿电容的另一端连接于在补偿初始化阶段输出的扫描信号处于低电平的 第二扫描信号端。 第四方面，本申请还提供了一种终端设备，安装有本申请实施例第四方面所述的 显示单元。 在本申请实施例中，可以在包括有发光面积较小的OLED的像素电路中增加补偿电 容，并将补偿电容的一端连接于低压端、第一晶体管的第一极之间、补偿电容的另一端连接 于在补偿初始化阶段输出的扫描信号处于高电平的第一扫描信号端或补偿电容的另一端 连接于高压端、补偿初始化模块之间，在补偿初始化阶段时，第一晶体管被控制导通、并使 得所述补偿电容的另一端处于高电位，补偿电容为了维持自身的电荷不变，可以起到稳定 OLED的阳极的电位作用，延缓了OLED的放电时间，从而使得发光面积较小的OLED的像素电 路的在上一帧的画面与发光面积较大的上一帧的画面保持一致，避免了显示内容的拖色残 影； 或者，在包括有发光面积较大的OLED的像素电路中增加补偿电容，补偿电容的一 端连接于低压端、第一晶体管的第一极之间、补偿电容的另一端连接于在补偿初始化阶段 输出的扫描信号处于低电平的第二扫描信号端，在处于在补偿初始化阶段时，第一晶体管 被控制导通、并使得补偿电容的另一端处于低电位，补偿电容为了维持自身的电荷不变，从 而拉低OLED的阳极的电位，加速了OLED的放电时间，从而使得发光面积较大的OLED的像素 电路的在上一帧的画面与发光面积较小的上一帧的画面保持一致，避免了显示内容的拖色 残影。 附图说明 图1是本申请一种实施例提供的像素电路的电路连接框图； 图2是本申请一种实施例提供的像素电路的电路结构示意图； 图3是本申请一种实施例提供的像素电路的被控制发光的流程图； 图4是本申请一种实施例提供的像素电路的一种
