资源配置方法、数据的接收方法及相关设备


技术摘要:
本发明提供一种资源配置方法、数据的接收方法及相关设备。其中,应用于发送终端的资源配置方法包括:接收网络侧设备发送的第一配置信息,所述第一配置信息用于配置第一周期资源,所述第一周期资源用于第一数据的第一传输,所述第一传输为重传或重复传输。本发明可以实  全部
背景技术:
目前,数据的初传使用的资源,即初传资源是周期资源。而对于数据的重传,考虑 到重传的概率较低,为保证较高的资源利用率,数据的重传使用的资源,即重传资源是动态 调度的。 然而,在不支持动态调度重传资源的场景中,如跨无线接入技术(Radio  Access  Technology,RAT)的场景中,如何配置重传资源,目前没有相关的解决方案。
技术实现要素:

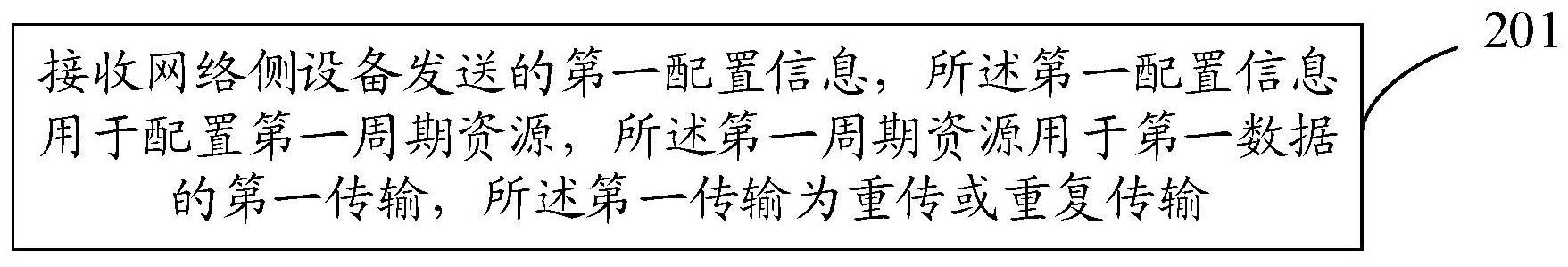

本发明实施例提供一种资源配置方法、数据的接收方法及相关设备,以实现在不 支持动态调度重传资源的场景中,对重传资源进行配置。 第一方面,本发明实施例提供了一种资源配置方法,应用于发送终端,所述方法包 括: 接收网络侧设备发送的第一配置信息,所述第一配置信息用于配置第一周期资 源,所述第一周期资源用于第一数据的第一传输,所述第一传输为重传或重复传输。 第二方面,本发明实施例提供了一种资源配置方法,应用于网络侧设备,所述方法 包括: 发送第一配置信息,所述第一配置信息用于配置第一周期资源,所述第一周期资 源用于第一数据的第一传输,所述第一传输为重传或重复传输。 第三方面,本发明实施例提供了一种数据的接收方法,应用于接收终端,所述方法 包括: 接收第一设备发送的第一配置信息,所述第一配置信息用于配置第一周期资源, 所述第一周期资源用于第一数据的第一传输,所述第一传输为重传或重复传输; 利用所述第一周期资源,接收所述第一数据; 其中,所述第一设备为:网络侧设备或发送终端。 第四方面,本发明实施例提供了一种发送终端,所述发送终端包括: 第一接收模块,用于接收网络侧设备发送的第一配置信息,所述第一配置信息用 于配置第一周期资源,所述第一周期资源用于第一数据的第一传输,所述第一传输为重传 或重复传输。 第五方面,本发明实施例提供了一种网络侧设备,所述网络侧设备包括: 第二发送模块,用于发送第一配置信息,所述第一配置信息用于配置第一周期资 源,所述第一周期资源用于第一数据的第一传输,所述第一传输为重传或重复传输。 第六方面,本发明实施例提供了一种接收终端,所述接收终端包括: 6 CN 111615196 A 说 明 书 2/24 页 第三接收模块,用于接收第一设备发送的第一配置信息,所述第一配置信息用于 配置第一周期资源,所述第一周期资源用于第一数据的第一传输,所述第一传输为重传或 重复传输; 第四接收模块,用于利用所述第一周期资源,接收所述第一数据; 其中,所述第一设备为:网络侧设备或发送终端。 第七方面,本发明实施例提供了一种终端,包括处理器、存储器及存储在所述存储 器上并可在所述处理器上运行的计算机程序,所述计算机程序被所述处理器执行时实现如 第一方面所述的资源配置方法的步骤,或,如第三方面所述的数据的接收方法的步骤。 第八方面,本发明实施例提供了一种网络侧设备,包括处理器、存储器及存储在所 述存储器上并可在所述处理器上运行的计算机程序,所述计算机程序被所述处理器执行时 实现如第二方面所述的资源配置方法的步骤。 第九方面,本发明实施例还提供一种计算机可读存储介质,该计算机可读存储介 质上存储有计算机程序,所述计算机程序被处理器执行时实现如第一方面所述的资源配置 方法的步骤,或,如第二方面所述的资源配置方法的步骤,或,如第三方面所述的数据的接 收方法的步骤。 在本发明实施例中,用于数据的重传或重复传输的资源可以是周期资源,这样,即 使在不支持动态调度重传资源的场景中,也可以实现对重传或重复传输的资源的配置,从 而在有重传或重复传输需求的情况下,可以使得数据顺利重传或重复传输,进而可以提高 数据传输的可靠性。 附图说明 为了更清楚地说明本发明实施例的技术方案,下面将对本发明实施例描述中所需 要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例, 对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获 得其他的附图。 图1是本发明实施例可应用的一种网络系统的结构图; 图2是本发明实施例提供的资源配置方法的流程图之一; 图3a是本发明实施例提供的数据传输的示意图之一; 图3b是本发明实施例提供的数据传输的示意图之二; 图3c是本发明实施例提供的数据传输的示意图之三; 图3d是本发明实施例提供的数据传输的示意图之四; 图4是本发明实施例提供的资源配置方法的流程图之二; 图5是本发明实施例提供的数据的接收方法的流程图; 图6是本发明实施例提供的发送终端的结构图; 图7是本发明实施例提供的网络侧设备的结构图之一; 图8是本发明实施例提供的接收终端的结构图; 图9是本发明实施例提供的终端的结构图; 图10是本发明实施例提供的网络侧设备的结构图之二。 7 CN 111615196 A 说 明 书 3/24 页
