技术摘要：
本申请提供了一种装配式墙体的安装方法，安装方法包括如下步骤：a)在预设位置安装天龙骨和地龙骨；b)安装第一龙骨，并将第一龙骨分别与天龙骨和地龙骨连接；c)在第一龙骨两侧分别安装第一墙面子单元和第二墙面子单元；d)安装第二龙骨，并将第二龙骨分别与第一墙面子单  全部
背景技术：
传统石膏板龙骨墙体结构是比较陈旧的建筑结构墙体，其施工方式具体为，用横 龙骨做天地龙骨，用膨胀螺栓分别与屋顶地面固定在一起，用竖龙骨把天地横龙骨连接起 来，横龙骨与竖龙骨交接处用自攻钉连接，龙骨两侧贴石膏板，石膏板之间安装岩棉板。因 此，传统石膏板龙骨墙体基本上是纯手工作业，效率低，会产生大量建筑垃圾，导致施工作 业环境差，并且破坏了周围环境，同时，施工质量也得不到保证。 装配式建筑是一种新型建筑结构，所谓装配式建筑是指用预制部件在工厂完成加 工制造，然后运到工地装配而成的建筑。而装配式墙体是装配式建筑的重要组成部分，是新 的室内墙体结构。目前，各个生产厂家并无成熟的装配式墙体的安装工艺，导致不能高效快 捷的安装装配式墙体。
技术实现要素：

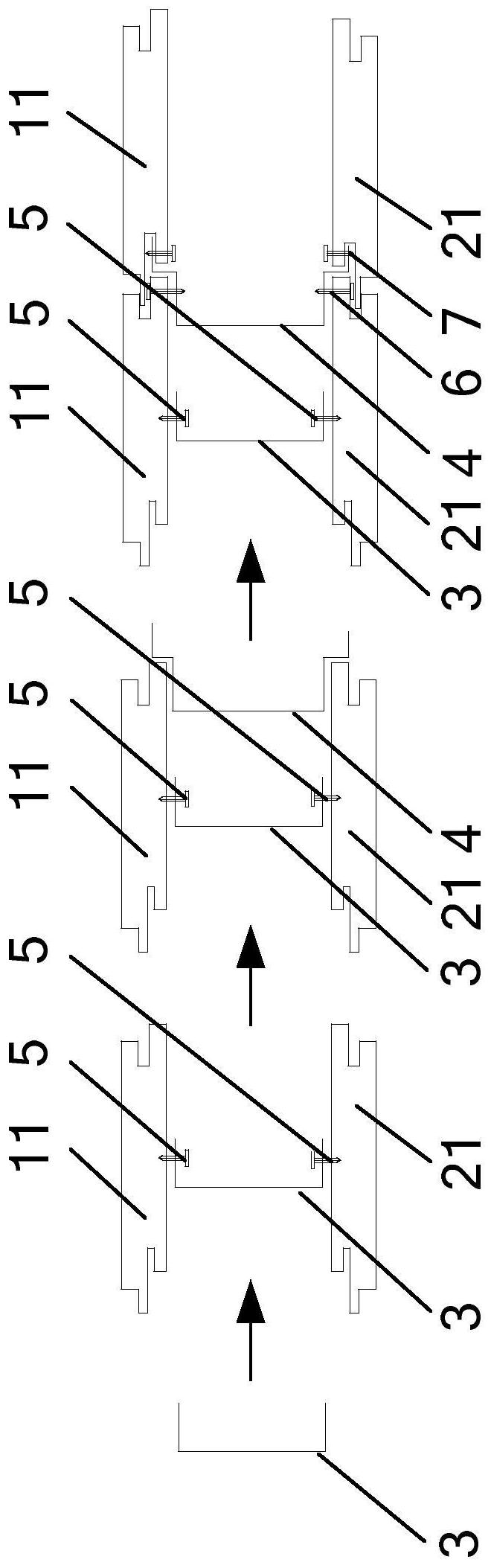

本申请提供了一种装配式墙体的安装方法，操作简单，且安装完成后的装配式墙 体连接可靠。 为了达到本申请的目的，本申请采取的技术方案如下： 本申请提供了一种装配式墙体的安装方法，安装方法包括如下步骤： a)在预设位置安装天龙骨和地龙骨； b)安装第一龙骨，并将第一龙骨分别与天龙骨和地龙骨连接； c)在第一龙骨两侧分别安装第一墙面子单元和第二墙面子单元； d)安装第二龙骨，并将第二龙骨分别与第一墙面子单元和第二墙面子单元连接； e)在第一墙面子单元和第二墙面子单元的延长方向上安装下一块第一墙面子单 元和第二墙面子单元，并使第二龙骨的端部卡入相邻第一墙面子单元和相邻第二墙面子单 元的配合处； f)重复步骤b)至步骤e)，完成装配式墙体的安装。 相比于现有技术，本申请具有以下有益效果： 本申请提供的装配式墙体的安装方法，安装方便快捷，能够有效提高墙体单元的 安装效率，同时可保证装配式墙体的安装质量。装配式墙体通过第一龙骨和第二龙骨固定 两面的墙板，并将第二龙骨的端部插入相邻墙板的连接处，可大大提高装配式墙体的连接 可靠性。此外，本申请提供的装配式墙体的安装方法操作简单，安装完成后的装配式墙体工 作可靠性高，使用寿命长，大大提高了本申请的实用性。 本申请的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变 得显而易见，或者通过实施本申请而了解。本申请的目的和其他优点可通过在说明书、权利 要求书以及附图中所特别指出的结构来实现和获得。 4 CN 111608298 A 说　明　书 2/5 页 附图说明 附图用来提供对本申请技术方案的进一步理解，并且构成说明书的一部分，与本 申请的实施例一起用于解释本申请的技术方案，并不构成对本申请技术方案的限制。 图1为本申请实施例提供的装配式墙体的安装方法的流程示意图； 图2为本申请实施例提供的装配式墙体的连接结构示意图； 图3为本申请实施例提供的第二墙面子单元的结构示意图； 图4为本申请实施例提供的第一龙骨的结构示意图； 图5为本申请实施例提供的第二龙骨的结构示意图； 图6为本申请实施例提供的装配式墙体的安装过程示意图。 图示说明： 1-第一墙面，11-第一墙面子单元，111-第一抵接部，112-凸起，113-第一凹槽， 114-第二抵接部，115-第三抵接部，116-第二凹槽，117-第四抵接部，2-第二墙面，21-第二 墙面子单元，211-第一抵接部，212-凸起，213-第一凹槽，214-第二抵接部，215-第三抵接 部，216-第二凹槽，217-第四抵接部，3-第一龙骨，31-底板，32-侧翼，4-第二龙骨，41-底板， 42-第一侧翼，43-延展段，44-第二侧翼，5-第一连接件，6-第二连接件，7-第三连接件。
