技术摘要：

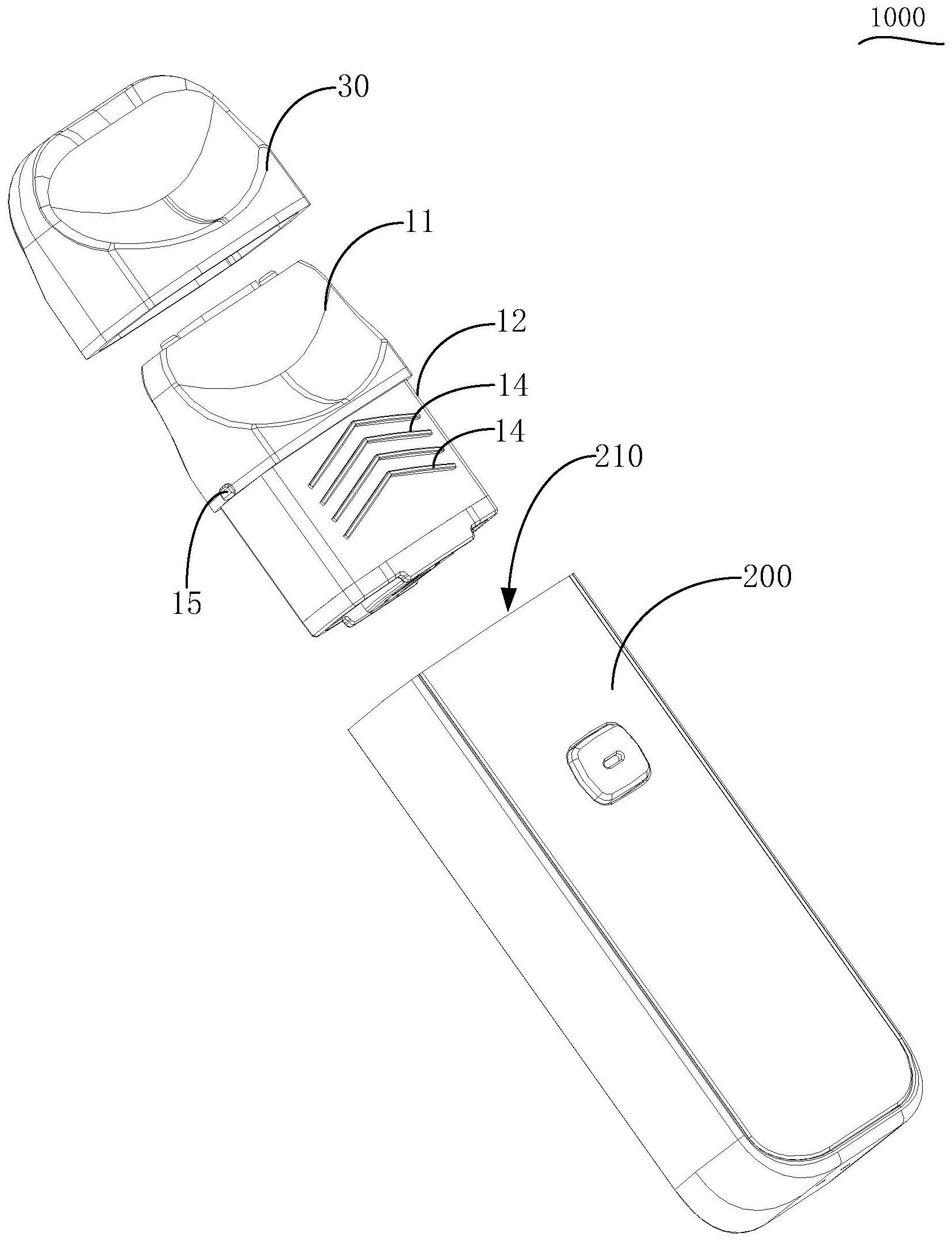

本发明提供一种电子烟，包括供电装置和雾化装置，所述供电装置设有供所述雾化装置部分插入的容置腔；所述雾化装置包括主体及吸嘴盖，所述主体包括第一部分和第二部分，所述第一部分被所述吸嘴盖罩盖，所述主体的第二部分表面设有至少一防滑凸棱，所述主体的第二部分插 全部
背景技术：
电子烟又名电子香烟，主要用于戒烟和替代传统的香烟。它有着与传香烟相似的 外观和近似的味道，甚至比传统的香烟的口味要多，也像传统的香烟一样能吸出烟、吸出味 道跟感觉来。因为电子烟没有传统的香烟中的焦油、悬浮微粒等其他有害成分，故在市场上 逐渐取代传统的香烟。因为小型电子烟便于携带，因此受广大消费者喜爱。 然而传统小烟的雾化装置通常插接于电子烟的供电装置内，当需要拔出注油时， 通常用手握持扣接于雾化装置主体的吸嘴盖，并用力将整个雾化装置拔出，不好受力，且主 要受力点为吸嘴盖与雾化装置主体扣接的连接卡槽，长期拔插容易导致连接卡槽断裂，吸 嘴盖与主体分离的现象产生。
技术实现要素：
本发明的主要目的是提供一种电子烟的雾化装置，旨在便于用户拔插雾化装置， 且有效防止吸嘴盖与主体分离的现象产生。 为实现上述目的，本发明提出的一种电子烟，其包括供电装置和雾化装置，所述供 电装置设有供所述雾化装置部分插入的容置腔； 所述雾化装置包括主体及吸嘴盖，所述主体包括第一部分和第二部分，所述第一 部分被所述吸嘴盖罩盖，所述主体的第二部分表面设有至少一防滑凸棱，所述主体的第二 部分插入所述供电装置时，所述至少一防滑凸棱显露于所述供电装置外。 可选地，第二部分的两侧均设有至少一防滑凸棱。 可选地，第二部分的两侧均设有多个防滑凸棱，所述多个防滑凸棱纵横交错设置 或以不规则纹理交错设置。 可选地，第二部分的两侧均设有多个防滑凸棱，所述多个防滑凸棱沿所述第二部 分的周向方向间隔排布设置。 可选地，第二部分的两侧均设有多个防滑凸棱，所述多个防滑凸棱沿所述第二部 分插入所述容置腔的方向间隔排布设置。 可选地，第二部分的一部分插入所述容置腔时，所述多个防滑凸棱中至少一防滑 凸棱与所述容置腔的内腔壁抵接。 可选地，每一所述防滑凸棱呈V字型或U字型或波浪型设置。 可选地，每一所述防滑凸棱形状的凹口端背离所述第一部分设置。 可选地，第二部分的高度大于所述容置腔的深度，以使所述第二部分插入所述容 置腔时，部分从所述供电装置显露出形成显露段，所述显露段的表面设有至少一所述防滑 凸棱；或，所述供电装置于所述容置腔处还设有至少一与外界连通的窗口，所述第二部分插 入所述容置腔时，所述至少一防滑凸棱从所述窗口显露出。 3 CN 111588093 A 说 明 书 2/6 页 可选地，吸嘴盖的内腔壁和主体两者之一设有至少一连接卡槽，两者之另一设有 至少一连接卡扣，所述至少一连接卡槽扣扣接于所述至少一连接卡槽，以将所述吸嘴盖扣 接于所述主体，并罩盖所述第一部分。 可选地，主体于所述第一部分两相对的外表面分别设有一连接卡扣；且所述连接 卡扣所在平面与所述防滑凸棱所在平面错位相邻设置。 可选地，主体包括长轴和短轴，所述两连接卡扣相对设于所述主体的长轴方向的 两外表面，所述至少两防滑凸棱相对设于所述主体的短轴方向的两外表面。 可选地，主体内部设有储存烟液的腔室，所述第二部分为透明材质制备。 本发明技术方案的电子烟，包括雾化装置和供电装置，所述雾化装置包括主体和 吸嘴盖，所述主体的第二部分表面设有至少一防滑凸棱，当主体的第二部分插入所述供电 装置设有的容置腔内时，所述防滑凸棱从所述供电装置显露出，形成一供用户手指接触抵 持的受力点。进而增强用户手指与所述主体第二部分表面的摩擦力，便于用户施加压力将 所述雾化装置从所述供电装置的容置腔中拔出。同时，所述主体包括第一部分和第二部分， 所述吸嘴盖罩盖于所述主体的第一部分，而第二部分与所述吸嘴盖无接触，因此当用户对 第二部分施加压力时，所述吸嘴盖在整个拔插过程中均未受到外界作用力，有效避免吸嘴 盖与主体分离的现象产生。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明电子烟中，主体的第二部分高于容置腔时，电子烟的连接结构分解示 意图； 图2为本发明电子烟中，主体的第二部分高于容置腔时，电子烟的连接结构立体示 意图； 图3为本发明电子烟中，主体的第二部分高于容置腔时，设有限位凸棱进行固定的 连接结构分解示意图； 图4为本发明电子烟中，主体的第二部分高于容置腔时，设有限位凸棱进行固定的 连接结构立体示意图； 图5为本发明电子烟中，主体的第二部分两侧设有防滑凸棱的连接结构立体示意 图； 图6为本发明电子烟中，防滑凸棱呈U型的连接结构立体示意图； 图7为本发明电子烟中，供电装置设有窗口的连接结构立体示意图。 附图标号说明： 标号 名称 标号 名称 100 雾化装置 30 吸嘴盖 10 主体 31 内腔 4 CN 111588093 A 说 明 书 3/6 页 11 第一部分 32 连接卡槽 12 第二部分 33 凹口 13 显露部 200 供电装置 14 防滑凸棱 210 容置腔 15 连接卡扣 220 窗口 16 限位棱条 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
