技术摘要：

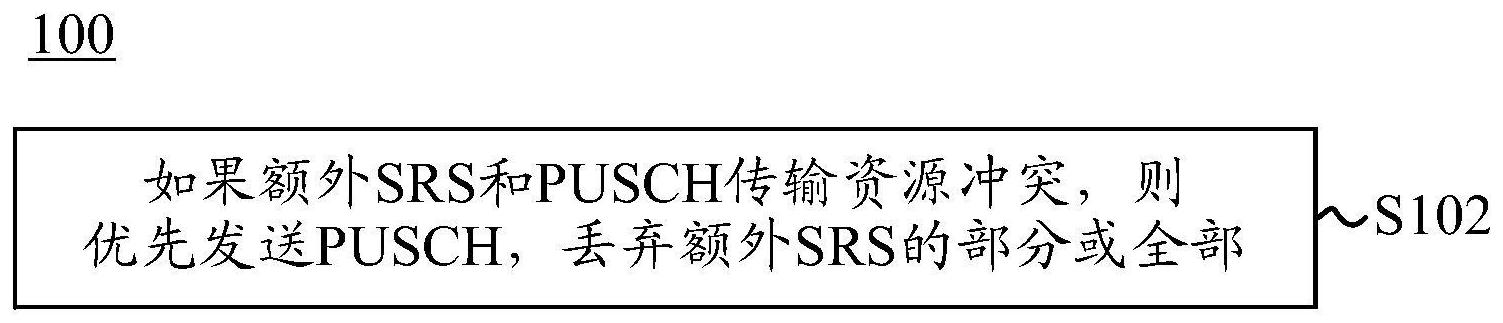

本发明实施例公开了一种SRS传输方法和设备，用以解决额外SRS和PUSCH发生资源冲突时，由于网络设备与终端设备理解不一致可能导致的PUSCH和额外SRS不能被正确接收的问题。所述方法包括：如果额外SRS和PUSCH传输资源冲突，则优先发送所述PUSCH；丢弃所述额外SRS的部分或全  全部
背景技术：
为增加SRS的覆盖和容量，在LTE  Rel-16中引入了额外(Additional)SRS。在一个 传输时间间隔(Transmission  Time  Interval，TTI)内，额外SRS可以占用遗留(Legacy)SRS 之外的其他符号发送，这可能导致物理上行共享信道(Physical  Uplink  Shared  CHannel， PUSCH)与额外SRS传输资源冲突。当额外SRS和PUSCH传输资源冲突时，如果不能提供合理的 冲突处理机制，可能导致PUSCH和额外SRS不能被正确接收。
技术实现要素：
本发明实施例的目的是提供一种SRS传输方法和设备，用以解决额外SRS和PUSCH 发生资源冲突时，由于网络设备与终端设备理解不一致可能导致的PUSCH和额外SRS不能被 正确接收的问题。 第一方面，提供了一种SRS传输方法，所述方法由终端设备执行，所述方法包括：如 果额外SRS和物理上行共享信道PUSCH传输资源冲突，则优先发送所述PUSCH；丢弃所述额外 SRS的部分或全部。 第二方面，提供了一种SRS传输方法，所述方法由终端设备执行，所述方法包括：如 果额外SRS和PUSCH传输资源冲突，则优先发送所述PUSCH；丢弃所述额外SRS的部分或全部； 通过目标资源发送所述额外SRS的部分或全部。 第三方面，提供了一种SRS传输方法，所述方法由网络设备执行，所述方法包括：接 收PUSCH；其中，所述PUSCH和额外SRS传输资源冲突，所述额外SRS的部分或全部被丢弃。 第四方面，提供了一种SRS传输方法，所述方法由网络设备执行，所述方法包括：接 收PUSCH；其中，所述PUSCH和额外SRS传输资源冲突，所述额外SRS的部分或全部被丢弃；通 过目标资源接收所述额外SRS的部分或全部。 第五方面，提供了一种终端设备，该终端设备包括：传输模块，用于如果额外SRS和 物理上行共享信道PUSCH传输资源冲突，则优先发送所述PUSCH；丢弃所述额外SRS的部分或 全部。 第六方面，提供了一种终端设备，该终端设备包括：传输模块，用于如果额外SRS和 PUSCH传输资源冲突，则优先发送所述PUSCH；丢弃所述额外SRS的部分或全部；通过目标资 源发送所述额外SRS的部分或全部。 第七方面，提供了一种网络设备，该网络设备包括：传输模块，用于接收PUSCH；其 中，所述PUSCH和额外SRS传输资源冲突，所述额外SRS的部分或全部被丢弃。 第八方面，提供了一种网络设备，该网络设备包括：传输模块，用于接收PUSCH；其 中，所述PUSCH和额外SRS传输资源冲突，所述额外SRS的部分或全部被丢弃；及用于通过目 5 CN 111600689 A 说　明　书 2/11 页 标资源接收所述额外SRS的部分或全部。 第九方面，提供了一种终端设备，该终端设备包括处理器、存储器及存储在所述存 储器上并可在所述处理器上运行的计算机程序，所述计算机程序被所述处理器执行时实现 如第一方面和第二方面所述的SRS传输方法的步骤。 第十方面，提供了一种网络设备，该网络设备包括处理器、存储器及存储在所述存 储器上并可在所述处理器上运行的计算机程序，所述计算机程序被所述处理器执行时实现 如第三方面和第四方面所述的SRS传输方法的步骤。 第十一方面，提供了一种计算机可读存储介质，所述计算机可读存储介质上存储 计算机程序，所述计算机程序被处理器执行时实现如第一方面至第四方面所述的SRS传输 方法的步骤。 在本发明实施例中，在额外SRS和PUSCH传输资源冲突时，优先发送PUSCH，丢弃额 外SRS的部分或全部。本发明实施例为额外SRS和PUSCH提供了一种冲突处理机制，便于提高 PUSCH和额外SRS的接收正确性，提高通信有效性。 附图说明 此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申 请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中： 图1是根据本发明一个实施例的SRS传输方法的示意性流程图； 图2是根据本发明另一个实施例的SRS传输方法的示意性流程图； 图3至图7是根据本发明多个具体实施例的SRS传输方法的解决方案示意图； 图8是根据本发明再一个实施例的SRS传输方法的示意性流程图； 图9是根据本发明又一个实施例的SRS传输方法的示意性流程图； 图10是根据本发明一个实施例的终端设备的结构示意图； 图11是根据本发明另一个实施例的终端设备的结构示意图； 图12是根据本发明一个实施例的网络设备的结构示意图； 图13是根据本发明另一个实施例的网络设备的结构示意图； 图14是根据本发明再一个实施例的终端设备的结构示意图； 图15是根据本发明再一个实施例的网络设备的结构示意图。
