技术摘要：
本发明涉及煤矿除尘技术领域，更具体的说是一种煤矿除尘装置，包括支撑固定腔体、转动动力装置、旋转承托台面、存水喷水装置、水传递装置、水喷出装置、吸尘承载箱构件、吸力产生装置和储存水箱体构件，把本装置放置到矿井内，利用两个水泵把两个存水桶内的水抽出传递  全部
背景技术：
煤矿是人类在富含煤炭的矿区开采煤炭资源的区域，一般分为井工煤矿和露天煤 矿。当煤层离地表远时，一般选择向地下开掘巷道采掘煤炭，此为井工煤矿。当煤层距地表 的距离很近时，一般选择直接剥离地表土层挖掘煤炭，此为露天煤矿。我国绝大部分煤矿属 于井工煤矿。煤矿范围包括地上地下以及相关设施的很大区域。煤矿是人类在开掘富含有 煤炭的地质层时所挖掘的合理空间，通常包括巷道、井硐和采掘面等等。煤是最主要的固体 燃料，是可燃性有机岩的一种。它是由一定地质年代生长的繁茂植物，在适宜的地质环境 中，逐渐堆积成厚层，并埋没在水底或泥沙中，经过漫长地质年代的天然煤化作用而形成 的。但是在煤炭挖掘时会产生大量的灰尘，而且该灰尘处理不及时时会发生爆炸，所以设计 一种煤矿除尘装置尤为重要。
技术实现要素：

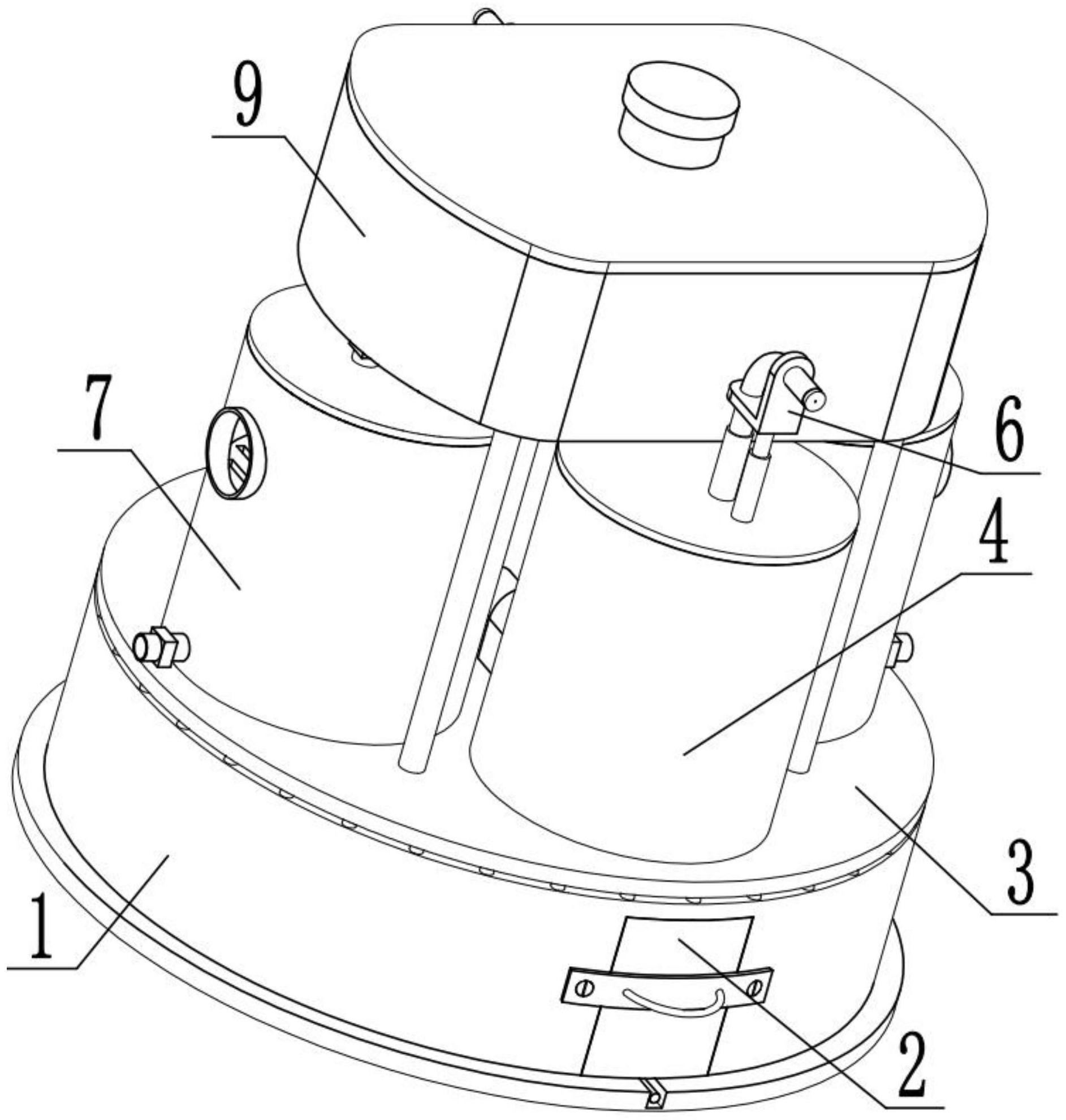

本发明涉及煤矿除尘技术领域，更具体的说是一种煤矿除尘装置，包括支撑固定 腔体、转动动力装置、旋转承托台面、存水喷水装置、水传递装置、水喷出装置、吸尘承载箱 构件、吸力产生装置和储存水箱体构件，本装置可通过两个方面对矿井内进行除尘，除尘效 果更好，防止爆炸发生。 一种煤矿除尘装置，包括支撑固定腔体，该一种煤矿除尘装置还包括转动动力装 置、旋转承托台面、存水喷水装置、水传递装置、水喷出装置、吸尘承载箱构件、吸力产生装 置和储存水箱体构件，所述的支撑固定腔体上滑动连接有转动动力装置，旋转承托台面与 支撑固定腔体转动连接并与转动动力装置啮合传动连接，旋转承托台面上固定连接有两个 存水喷水装置和两个吸尘承载箱构件，每个存水喷水装置内均固定连接有水传递装置，水 喷出装置固定连接在存水喷水装置上并与水传递装置滑动连接，每个吸尘承载箱构件内均 固定连接有吸力产生装置，储存水箱体构件固定连接在旋转承托台面上并与两个存水喷水 装置和两个吸尘承载箱构件固定连接。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的支撑固定腔体包 括承载圆板、滑槽、滑柱、支撑框和支撑滚珠，承载圆板上固定连接有滑槽，滑槽内固定连接 有滑柱，承载圆板上固定连接有支撑框，支撑框的上方均匀转动连接有多个支撑滚珠。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的转动动力装置包 括承托滑板、凸块、电动机、齿轮、侧立封板、固定曲板和拉手，承托滑板的下方固定连接有 凸块，凸块滑动连接在滑槽内并与滑柱滑动连接，承托滑板的上方固定连接有电动机，电动 机的输出轴上固定连接有齿轮，承托滑板后端的上方固定连接有侧立封板，侧立封板上固 定连接有固定曲板，固定曲板与支撑框固定连接，固定曲板上固定连接有拉手。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的旋转承托台面包 4 CN 111577277 A 说　明　书 2/7 页 括旋转平面、支撑竖轴、齿轮圈、固定座和连通管，旋转平面与多个支撑滚珠接触，旋转平面 的下端固定连接有支撑竖轴，支撑竖轴与承载圆板转动连接，支撑竖轴上固定连接有齿轮 圈，齿轮圈与齿轮啮合传动连接，旋转平面的上方固定连接有固定座，固定座上固定连接有 连通管。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的存水喷水装置包 括存水桶、连通孔、上盖板I和固定横板，存水桶的下端设置有连通孔，存水桶的上方固定连 接有上盖板I，存水桶内固定连接有固定横板，两个存水桶对称固定连接在旋转平面上，连 通管的两端分别固定连接在两个连通孔内。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的水传递装置包括 水泵、固定支板、抽水管和传递管，水泵下方的两端均固定连接有固定支板，水泵的上下两 端分别滑动连接有传递管和抽水管，两组固定支板分别固定连接在两个固定横板上，两个 抽水管分别与两个固定横板固定连接，两个传递管分别与两个上盖板I固定连接。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的水喷出装置包括 直角板、喷水管、除灰喷头和电动伸缩杆，直角板上固定连接有喷水管，喷水管的外端固定 连接有除灰喷头，直角板上固定连接有电动伸缩杆，两个喷水管分别滑动连接在两个传递 管内，两个电动伸缩杆分别固定连接在两个上盖板I上。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的吸尘承载箱构件 包括吸尘桶、吸尘口、上盖板II、稀释花洒、出水管和电磁阀I，吸尘桶上设置有吸尘口，吸尘 桶的上方固定连接有上盖板II，上盖板II上固定连接有稀释花洒，稀释花洒位于吸尘桶内， 吸尘桶的下端固定连接有出水管，出水管上设置有电磁阀I，两个吸尘桶对称固定连接在旋 转平面的上方。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的吸力产生装置包 括内固板、漏水条孔、保护立板、传递口和吸力机，内固板上设置有多个漏水条孔，内固板上 固定连接有保护立板，保护立板上设置有传递口，内固板上固定连接有吸力机，两个内固板 分别固定连接在两个吸尘桶内。 作为本技术方案的进一步优化，本发明一种煤矿除尘装置所述的储存水箱体构件 包括蓄水箱、上盖板III、进液管、遮挡盖腔、支撑腿、排液管和电磁阀II，蓄水箱的上方固定 连接有上盖板III，上盖板III上固定连接有进液管并贯穿，进液管的上方滑动连接有遮挡 盖腔，蓄水箱下方的四个角上均固定连接有支撑腿，四个支撑腿均固定连接在旋转平面的 上方，蓄水箱的下方固定连接有四个排液管并连通，四个排液管上均设置有电磁阀II，位于 前后两端的两个排液管分别与两个上盖板I固定连接并贯穿，位于左右两端的两个排液管 分别滑动连接在两个稀释花洒内。 本发明一种煤矿除尘装置的有益效果为： 把本装置放置到矿井内，启动两个水泵和两个吸力机，利用两个水泵把两个存水 桶内的水抽出传递到除灰喷头内，这时的水会通过雾状的形式喷出，这样即可对空气内的 灰尘进行稀释并让灰尘落到地上，而两个吸力机产生的吸力通过两个吸尘口把空气内的灰 尘吸到吸尘桶内，再把位于前后两端的两个电磁阀II打开，这时的水会通过稀释花洒落下， 这样也可对灰尘进行稀释，起到除尘的效果，在除尘的过程中启动电动机，通过齿轮圈与齿 轮啮合传动连接带动旋转平面进行转动，这时即可实现旋转平面的转动，这时的装置就会 5 CN 111577277 A 说　明　书 3/7 页 旋转，这样即可对四周进行除尘。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1为本发明一种煤矿除尘装置结构示意图； 图2为一种煤矿除尘装置横面剖面结构示意图； 图3为一种煤矿除尘装置竖面剖面结构示意图； 图4为支撑固定腔体结构示意图； 图5为支撑固定腔体局部放大结构示意图； 图6为转动动力装置结构示意图； 图7为旋转承托台面结构示意图； 图8为旋转承托台面另一面结构示意图； 图9为存水喷水装置结构示意图； 图10为存水喷水装置截面剖面结构示意图； 图11为水传递装置结构示意图； 图12为水喷出装置结构示意图； 图13为吸尘承载箱构件结构示意图； 图14为吸尘承载箱构件部分结构示意图； 图15为吸力产生装置结构示意图； 图16为储存水箱体构件结构示意图； 图17为储存水箱体构件另一面结构示意图； 图18为储存水箱体构件部分剖面结构示意图。 图中：支撑固定腔体1；承载圆板1-1；滑槽1-2；滑柱1-3；支撑框1-4；支撑滚珠1-5； 转动动力装置2；承托滑板2-1；凸块2-2；电动机2-3；齿轮2-4；侧立封板2-5；固定曲板2-6； 拉手2-7；旋转承托台面3；旋转平面3-1；支撑竖轴3-2；齿轮圈3-3；固定座3-4；连通管3-5； 存水喷水装置4；存水桶4-1；连通孔4-2；上盖板I4-3；固定横板4-4；水传递装置5；水泵5-1； 固定支板5-2；抽水管5-3；传递管5-4；水喷出装置6；直角板6-1；喷水管6-2；除灰喷头6-3； 电动伸缩杆6-4；吸尘承载箱构件7；吸尘桶7-1；吸尘口7-2；上盖板II7-3；稀释花洒7-4；出 水管7-5；电磁阀I7-6；吸力产生装置8；内固板8-1；漏水条孔8-2；保护立板8-3；传递口8-4； 吸力机8-5；储存水箱体构件9；蓄水箱9-1；上盖板III9-2；进液管9-3；遮挡盖腔9-4；支撑腿 9-5；排液管9-6；电磁阀II9-7。
