技术摘要：
本发明涉及电器领域，特别是提出一种出风阵列机构及应用其的出风设备；所述出风设备应用所述出风阵列机构；所述出风阵列机构包括上下叠置的多层风道层结构；所述风道层结构分为独立出风段和联动出风段；每个所述联动出风段以整体式的水平转动；每个所述独立出风段内所  全部
背景技术：
在电器领域具有出风功能的设备种类很多，如风扇、空调、暖风机和空气  净化器 等等，其中立柱式风扇和空调(室内机)由于其外形整体设计美观，占  地空间小，出风性能 相对传统出风设备更好，而被广泛应用于家庭中生活中。  但是现有的立柱式风扇和空调也 存在明显的缺陷，如由于有圆柱形外壳，内部  出风结构固定灵活性不够高，不能同时对多 个不同方向或区域实现吹风，只能  通过设置可摆动的导风格栅来往复摆动向不同方向实 现轮流吹风，这种往复摆  动的吹风方式在很多使用场景下根本无法满足用户对出风操作 的使用需求。 现有技术中为了解决该技术问题出现了多种技术方案: 如专利号为CN201520561551.5的中国专利，其公开一种具有摆叶的立式空  调，该 空调的出风口设置有上下多段摆叶，每段摆叶可以独立摆动向不同方向 吹风。如专利号为 CN201710425073.9的中国专利，其公开了一种立式空调室内  机，该空调室内机设有三个出 风口，出风设有摆动导风板可向不同方向吹风；  再如专利号为CN20152069294.6，其公开了 一种塔扇，其机身采用多段式设计，  每段设有独立的驱动和进出风结构，每段机身能独立 转动向不同方向吹风。 但是现有技术中，无论是采用多段摆叶，多个出风口还是多段机身独立摆  动的方 案，其只是在传统立柱式风扇或空调的基础上，将传统单一出风口或方 向的出风设备从结 构上增多到具有两个或三个或更多独立出风口或方向；在一  定程度上可以让出风设备实 现多个方向独立或同时吹风，但是因为这些出风设  备完成组装后，一旦出厂，出风设备的 结构已经固定，出风口数量和出风方向 已经固定，无法再根据使用场景或用户的实际情况 不同实时变换出风口和方向 的数量和使用参数。因此在使用结构的灵活性上，现有出风设 备的使用模式很  有限，而且吹风参数无法根据实际使用情况调整，吹风舒适度不高。
技术实现要素：

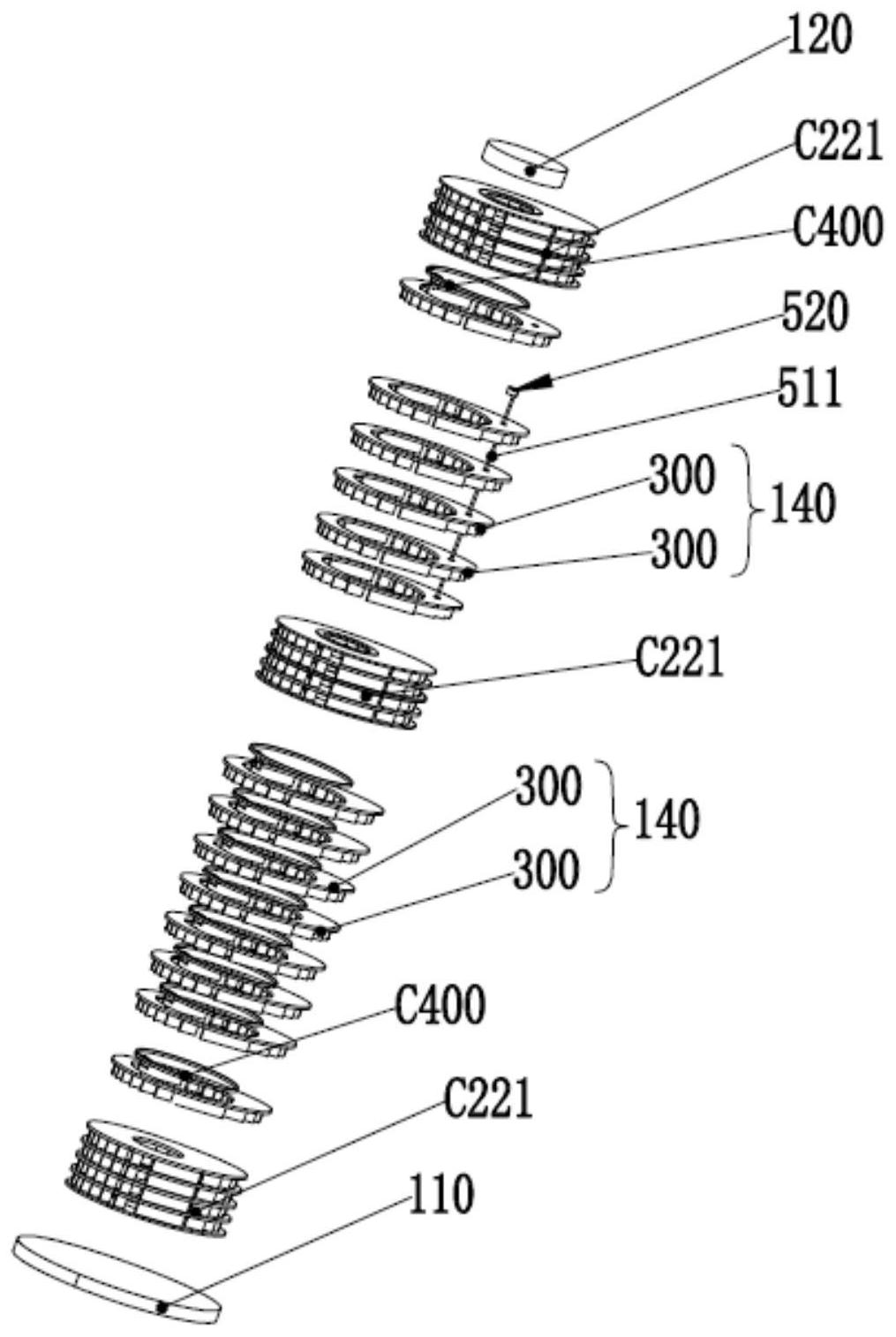

针对上述缺陷，本发明的目的在于提出一种出风阵列机构及应用其的出风  设备， 所述出风阵列机构中风道层结构可独立转动，使得所述出风设备的出风 口数量、出风方向 和摆动形态均能实现灵活调整。 为达此目的，本发明采用以下技术方案： 一种出风阵列机构，其包括：多层上下叠置的风道层结构；所述风道层结  构呈环 状结构，环状结构中部设有镂空中部区域；；所述风道层结构分为独立出  风段和联动出风 段；每个所述联动出风段内所述风道层的数量固定，且所述风  道层结构之间联动连接，在 外力驱动下每个所述出风段能绕自身中部区域，以  整体式的水平转动。每个所述独立出风 段内所述风道层结构之间在外力驱动下 能绕自身中部区域，相对独立的水平转动。联动连 3 CN 111550449 A 说　明　书 2/17 页 接即每个联动出风段内风道  层结构之间被连接在一起，实现互相连接的传动方式；整体式 的水平转动具体  是指所述出风阵列机构以联动出风段为单位，每个联动出风段内的层风 道层结  构之间相互连接带动彼此，每个联动出风段以一个整体的形式绕自身中部区域  水 平转动，每个所述联动出风段内的风道层结构不是独立的，受彼此之间转动 的影响，外力 驱动可以是人工转动也可以驱动机构驱动；所述联动出风段在组  装结构上能以整体式的 水平转动即可。相对独立的水平转动具体是指每个独立  出风段内的每层风道层结构之间 的水平转动操作，是独立的，不受彼此之间转  动的影响，外力驱动可以是人工转动也可以 驱动机构驱动；所述独立出风段在 组装结构上能相对独立水平转动即可。 更优的，所述风道层结构呈环形，其为单层导风格栅板或多层导风格栅板  上下叠 置形成的层状结构。 更优的，所述导风格栅板包括环形板；所述导风格栅板为平面格栅板或异  形格栅 板；所述平面格栅板的所述环形板呈平面结构；所述异形格栅板的所述  环形板的外环边， 向所述环形板的法向方向设置成上下弯折的弯折状结构。 更优的，所述弯折状结构呈波浪状裙边结构。 更优的，所述导风格栅板还设有风道结构；所述风道结构将所述环形板的 内环区 域与所述环形板的外环外侧的区域连通。所述风道结构的所述环形板呈  环形，所述环形板 具有内环边沿和外环边沿；所述环形板的内环区域为内环边  沿以内的区域；所述环形板的 外环外侧的区域为外环边沿以外的区域；所述环  形板在自身所在平面内将空间分割成内 环区域和外环外侧的区域这两个区域； 所述风道层结构将这两个区域连通。 更优的，所述环形板的内环边呈圆形，其外环边呈椭圆形。 更优的，所述平面格栅板的环形板的下表面垂直向下延伸出风道板，多块  所述风 道板间隔分布于所述环形板的下表面。 更优的，所述异形格栅板的环形板的上表面和下表面均设有风道板，且位  于所述 环形板同一表面的风道板的断面在同一水平面内平齐。 更优的，所述平面格栅板竖向设置有支撑柱，所述支撑柱的固定端与相邻 的两块 所述环形板中任意一者连接固定，所述支撑柱的滑动端与对应的另一块  所述环形板滑动 接触。 一种出风设备，其应用如上所述的出风阵列机构。 本发明根据上述内容，提出一种出风阵列机构及应用其的出风设备；所述出  风设 备应用所述出风阵列机构；所述出风阵列机构包括上下叠置的多层风道层  结构；所述风道 层分为独立出风段和联动出风段；每个所述联动出风段以整体 式的水平转动；每个所述独 立出风段内所述风道层结构之间相对独立的水平转  动。随着所述风道层结构的水平转动， 可实现对所述出风阵列机构的段数和出  风方向的调整，使得所述出风阵列机构的出风使 用模式更加多样化；所述出风  设备应用所述出风阵列机构后，其出风口数量和出风方向可 实现灵活调整，且 可实现全方位出风，应用范围更加广泛，能给用户带来更好的使用体验。 附图说明 图1是本发明的一个实施例中所述出风设备的立体结构示意图； 图2是本发明的一个实施例中所述出风设备的另一个视角的结构示意图； 4 CN 111550449 A 说　明　书 3/17 页 图3是将图2所示出风设备按照图2中A-A平面方向得到剖视结构示意图； 图4是将图3所示出风设备按照图3中B-B平面方向得到剖视结构示意图； 图5是将图3所示出风设备按照图3中D-D平面方向得到剖视结构示意图； 图6是图4中F虚线圆圈圈出部分的放大结构示意图； 图7是图2所示出风设备的分解结构示意图； 图8是图7中G虚线圆圈圈出部分的放大结构示意图； 图9是图7中H虚线圆圈圈出部分的放大结构示意图； 图10是本发明的一个实施例中所述导风格栅板的上表面结构示意图； 图11是本发明的一个实施例中所述导风格栅板的下表面结构示意图； 图12是本发明中个所述水平限位的一个实施方式的结构示意图； 图13是本发明中个所述水平限位的另一个实施方式的结构示意图； 图14是本发明的一个实施例中所述出风设备的结构示意图； 图15是图15所示实施例中所述出风设备的剖视结构示意图； 图16是本发明的一个实施例中所述离心出风设备的分解结构示意图； 图17是本发明的一个实施例中所述导风格栅板与单元驱动装置组装时的结  构示 意图； 图18是本发明的一个实施例中所述导风格栅板的结构示意图； 图19是图18所示实施例中所述导风格栅板的侧视结构示意图； 图20是图18所示实施例中所述导风格栅板的俯视结构示意图； 图21是本发明的一个实施例中部分结构的分解结构示意图； 图22是本发明的一个实施例中所述驱动组件的截面结构示意图； 图23是本发明的一个实施例中所述出风设备的结构示意图； 图24是将图23所示出风设备的剖视结构示意图； 图25是图23所示出风设备的分解结构示意图； 图26是将图1所示出风设备中部分结构的结构示意图； 图27是本发明的一个实施例中所述驱动机构的结构示意图； 图28是本发明的一个实施例中所述导风格栅板的上表面结构示意图； 图29是本发明的一个实施例中所述导风格栅板的下表面结构示意图； 图30是本发明的一个实施例中所述出风阵列机构的结构示意图； 图31是图30所示实施例中部分结构的结构示意图； 图32是本发明的一个实施例中所述出风阵列机构的结构示意图； 图33是图32所示实施例中部分结构的结构示意图； 图34是图32所示实施例中所述弹性安装座的结构示意图； 图35是本发明的一个实施例中所述出风阵列机构的结构示意图； 图36是图35所示实施例中部分结构的结构示意图。 其中：贯流风轮100，底部安装座110、B13，顶部安装座120、B14，风轮  驱动装置 130、B11，出风阵列机构140、B20，蜗壳导板210，导风弧面211，  导风区域212，辅助导板220， 圆弧板221，导风间隙222，安装板223，导风格  栅板300、B21，环形板310、B22，风道结构320、 B23，风道板321、B24，支  撑柱330，滚珠331，环形滚珠槽340，环形限位槽350，单元驱动装置 5 CN 111550449 A 说　明　书 4/17 页 400，主  动齿轮410，限位齿轮430，水平拉杆440, 后翼离心风轮B10，转向风道外壳B12，进风外壳B131，进风管道B15，热  交换器 B16，固定支架B17，导风板B18，出风窗口部B251、C211，中部风道B26，  泵体B31，驱动安装槽 B32,驱动安装座B321，驱动组件B33，滑块B34，环形轨  B35，环形通槽B36，卡槽B37，弹性伸 缩件B38, 离心风轮C10，导风蜗壳C210，进风口C212，导风板C220，进风座C221，  连接通孔 311，驱动机构C400，环形齿条结构420，单元驱动装置C430。 绳段510，绳索511，连接支架512，环形连接件513，连接筋514，弹性安  装座520，外 壳521，转轴部522，抵挡部523，复位扭簧524。
