技术摘要：

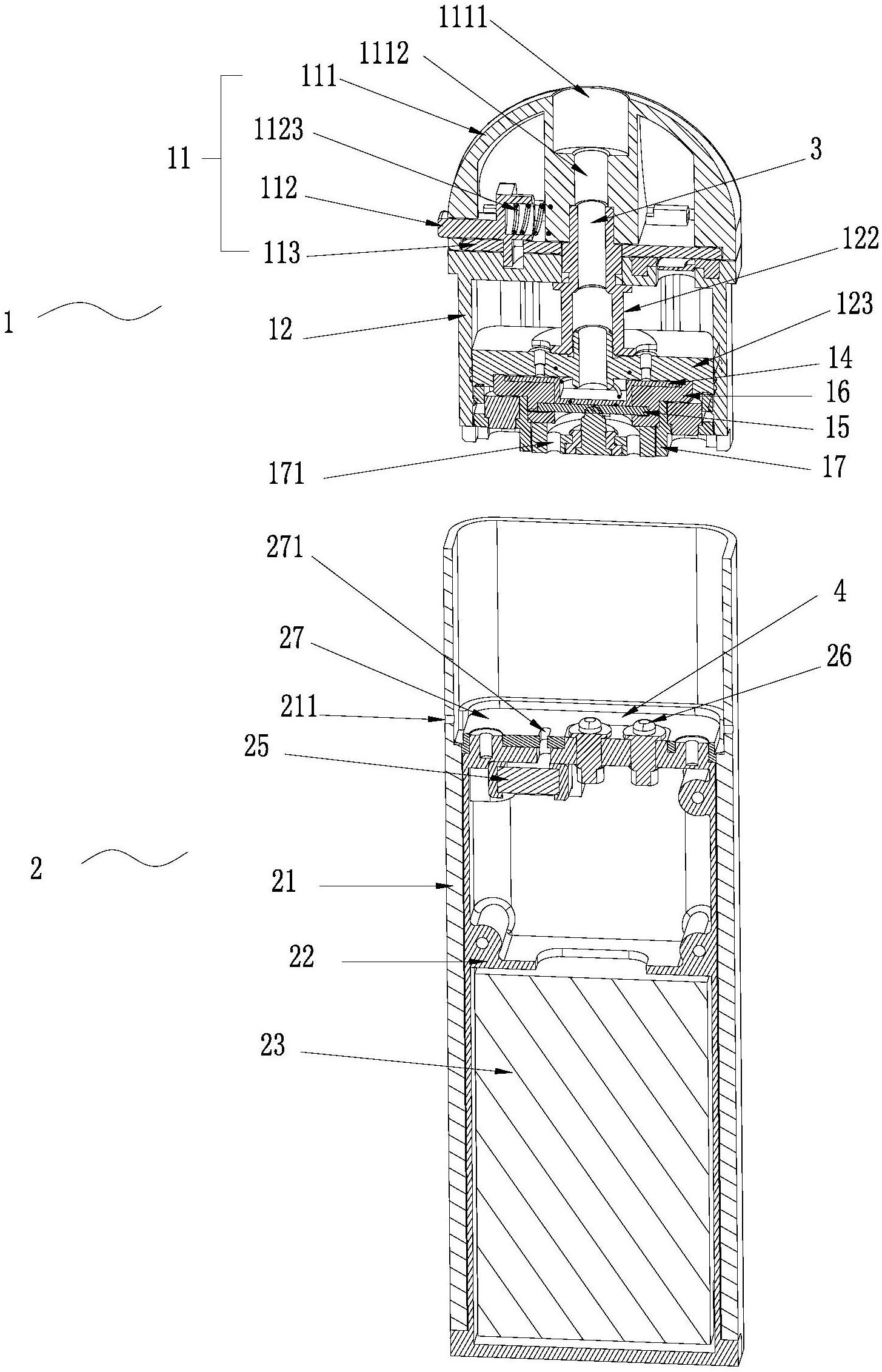

一种电子烟，包括雾化器和电池装置，雾化器的下部置入电池装置的上部形成卡合，且所述雾化器的内部设置气流通道，所述雾化器的底部设置上电极组件，且所述雾化器和所述电池装置之间设置与所述气流通道连通的过气间隙（4）；所述电池装置包括设置进气孔（211）的电池壳  全部
背景技术：
目前市面上的超声波电子烟雾化器没有童锁按键，使用不安全，且当打开注油孔 注射烟油时，油仓的出油孔未关闭，由于油仓内气压的变化而产生油仓内的烟油从出油孔 被挤压出来，从而产生超声波雾化片被烟油浸泡的现象。另外，现有超声波电子烟雾化器一 般使用按键启动电路导通，给使用过程带来不便。
技术实现要素：
本发明所要解决的技术问题是，克服现有技术不足，提供一种通过气流变化启动 的电子烟。 为解决上述技术问题，本发明提供了一种电子烟，包括雾化器和电池装置，雾化器 的下部置入电池装置的上部形成卡合，且所述雾化器的内部设置气流通道，其中， 所述雾化器的底部设置上电极组件，且所述雾化器和所述电池装置之间设置与所述气 流通道连通的过气间隙； 所述电池装置包括设置进气孔的电池壳，所述进气孔直接连通所述过气间隙，且所述 电池壳内设置电池、PCB板和气流启动器，所述电池经气流启动器与PCB板上的电路电性连 接，所述气流启动器的上方设置第一通气孔和下电极组件，所述第一通气孔的一端与所述 气流启动器相连通，另一端与所述过气间隙相连通，所述PCB板上的电路经下电极组件与所 述上电极组件电性连接。 这样，本发明在雾化器与电池装置连接后的连接处设置过气间隙，且气流启动器 的启动表面层与该过气间隙连通，因而当抽吸状态时，从进气孔进入的气流经过过气间隙 时，即此时过气间隙的气压发生变化，气流启动器检测到此变化，并将这种变化转换为电信 号使电路导通，从而使雾化器的超声雾化片的电路导通，开始工作。需要说明的是，本发明 中提到的气流启动器是现有技术，即一种通过气流变化而使其连接电路实现导通的装置， 比如咪头。 同时，从进气口进入的气流先经过超声波雾化片的下表面，不仅能冷却超声波雾 化片下表面，而且气流经过超声波雾化片上表面时将超声波雾化片生产出来的烟雾带走。 进一步地，所述雾化器包括相互连接且能相对旋转的吸嘴装置和油仓装置，吸嘴 装置包括相互接合的吸嘴盖和吸嘴底座，吸嘴盖和吸嘴底座之间设置伸出到所述吸嘴盖外 表面的童锁装置。所述童锁装置的左侧设置按压部，右侧设置复位弹簧，底部设置卡柱部； 所述吸嘴底座上设置插槽；所述油仓装置的上表面设置弧形的旋转槽，旋转槽上设置限位 卡槽；所述吸嘴盖上设置相互连通的吸嘴及第一气道,所述卡柱部穿过所述插槽延伸到所 述旋转槽内，所述复位弹簧抵持在所述第一气道上。 进一步地，所述童锁装置的卡柱部上面设置限位部，所述插槽的左侧设置限位柱， 4 CN 111567883 A 说　明　书 2/4 页 且所述限位柱设置在所述限位部的左侧,以限制童锁装置左、右晃动。 进一步地，所述油仓装置内设置油仓，油仓装置的顶部设置连通油仓的注油口，所 述油仓的底部设置出油孔和第一过气孔，第一过气孔上设置气管，所述气管的顶部伸出所 述油仓装置并与所述吸嘴装置的第一气道形成固定连接； 所述气管的底部外凸形成挡油环，且挡油环上设有出油槽，童锁装置未解锁时，所述出 油孔与所述出油槽对齐，使出油孔打开，注油口关闭；童锁装置解锁时，所述吸嘴装置能相 对所述油仓装置转动，使所述注油口开放，所述挡油环挡住所述出油孔而将出油孔关闭。 这样，童锁装置的卡柱部在旋转槽内转动，从而使吸嘴装置转动打开注油孔，当卡 柱部在限位卡槽卡住时，阻止吸嘴装置旋转，可防止儿童随意打开注油孔而产生烟油从注 油孔漏出或被儿童吸食的现象。当吸嘴装置转动时，由于气管与吸嘴装置固定连接，故吸嘴 装置带动气管一起转动，从而打开或关闭油仓底部的出油孔，因此避免在注射烟油时由于 油仓内气压的变化而产生油仓内的烟油从出油孔内被挤压出来，从而产生超声波雾化片被 烟油浸泡的现象。 进一步地，所述油仓的底部从上至下依次设置压棉弹簧、雾化棉、超声波雾化片、 硅胶座及上电极组件，所述硅胶座上设置与所述气管连通的导气槽，所述上电极组件上设 置第二过气孔，且所述上电极组件的上表面设置导气通道，所述第二过气孔、导气通道、导 气槽相连通。 进一步地，所述硅胶座的顶部设置用于卡住所述压棉弹簧的凸台。 进一步地，所述电池壳内设置电池支架，电池支架内设置所述电池、PCB板和气流 启动器,以使各部件在电池壳内整齐有序地放置。 进一步地，所述电池支架的上面设置密封座，且密封座上设置第二通气孔，第二通 气孔与第一通气孔连通，以防止漏气，提高气流启动器的灵敏度。 进一步地，所述过气间隙设置在所述密封座与所述雾化器的上电极组件之间，且 所述过气间隙对齐所述进气孔，所述第二通气孔经所述过气间隙连通所述进气孔。 附图说明 图1为本发明电子烟结构的主剖视图。 图2为本发明电子烟立体结构的局部剖视图。 图3为本发明电子烟的零部件分解图。 图4为本发明压棉弹簧、雾化棉、超声波雾化片、硅胶座及上电极组件组合结构的 局部剖视图。 图5为本发明电池装置的零部件分解图。
