技术摘要：
本发明涉及一种医疗内窥镜成像转接卡口装置，包括驱动外壳、固定座、复数个夹持爪和一根拉簧；驱动外壳和固定座均为回转体结构，固定座轴向活动嵌套在驱动外壳中，并将夹持爪活动夹设在固定座与驱动外壳穿之间；其中：固定座圆周面上设置有环槽、内端面开设有两至三个  全部
背景技术：
： 现有各种类型的医疗内窥镜转接卡口中，三爪夹持式医疗内窥硬镜转接卡口具有 操作简单，工作可靠，便于维护的优点，因此是应用最为广泛的卡口类型，但是现有的这类 卡口普遍存在着没有三爪张开时的预置定位功能以及内窥镜装入卡口以后的触发锁紧功 能，另外也存在着零件数较多，需要使用螺纹连接或螺钉固件，结构复杂以及重量较大的问 题，这些因素造成了操作使用不便和生产工序较多，生产成本较高。如何改善现有技术不 足，提供一种徒手即可操作的方案，即成为本发明研究的对象。
技术实现要素：

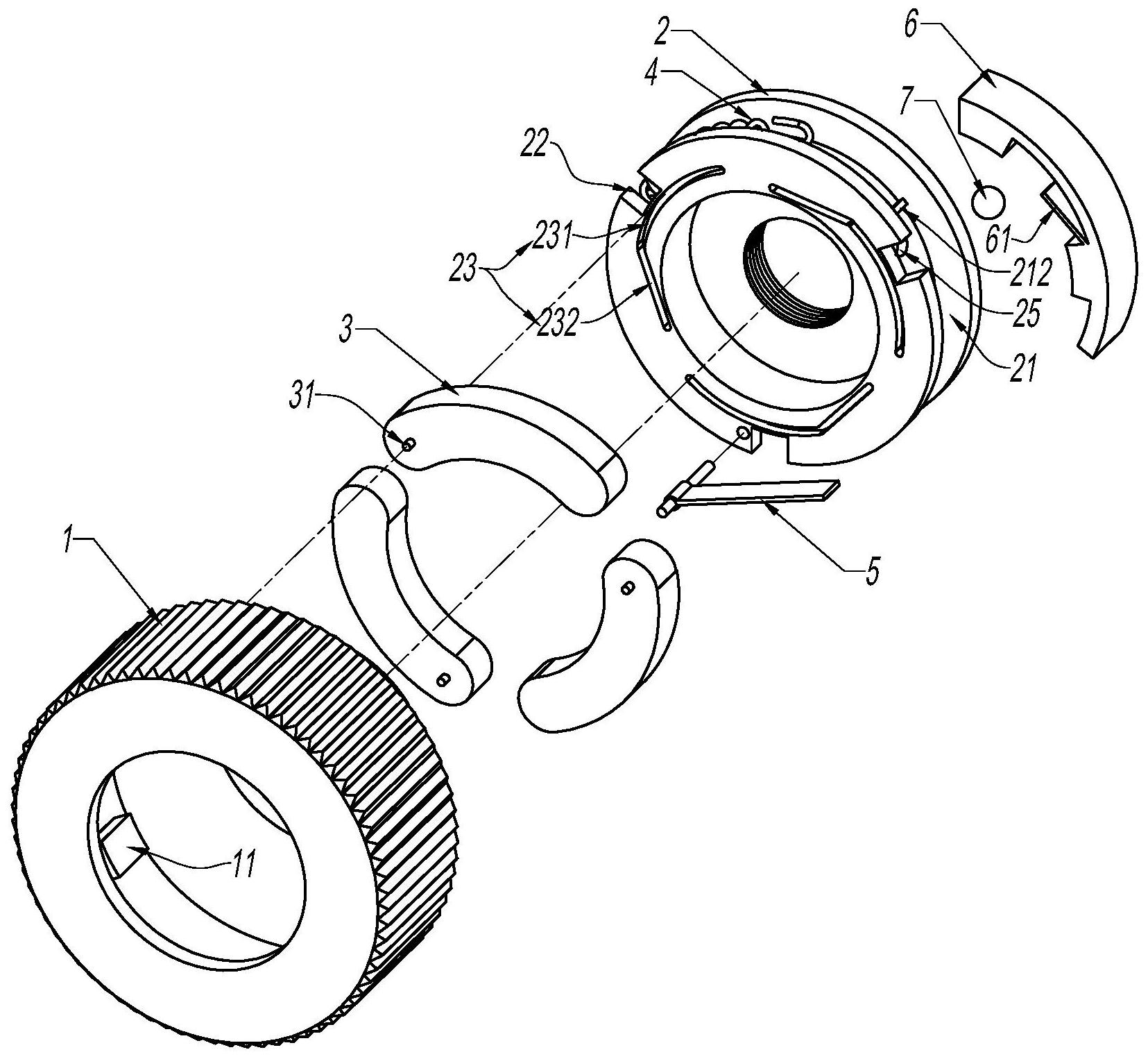

： 本发明的目的是设计一种驱动外壳和固定座采用凸块与缺口的装配结构，并在缺 口处设置有止回机构，由拉簧保持夹持爪夹紧状态的医疗内窥镜成像转接卡口装置；而次 要目的是驱动外壳驱动夹持爪张开最大时，具有预定位功能。 本发明技术方案是这样实现的：一种医疗内窥镜成像转接卡口装置，包括驱动外 壳、固定座、复数个夹持爪和一根拉簧；所述驱动外壳和固定座均为中央带穿孔的回转体结 构，固定座外端面一侧的穿孔口径小且带有与摄像镜头配合的内螺纹；所述固定座轴向活 动嵌套在驱动外壳中，并将夹持爪活动夹设在固定座内端面与驱动外壳穿孔底部之间；其 特征在于：固定座圆周面上设置有环槽、内端面开设有两至三个与该环槽连通的缺口，以及 至少三个的弧形槽；所述驱动外壳内圆周面凸设有数量不大于所述缺口数量的凸块，且能 从轴向进入所述缺口，并能沿环槽旋转，在穿孔底部同圆周上均匀开设有至少三个轴孔；所 述夹持爪两端各设置有一凸轴，且两凸轴分立在夹持爪两端面，其中一凸轴插入驱动外壳 的轴孔内，另一凸轴滑动嵌入所述固定座内端面的弧形槽中，驱动外壳旋转该夹持爪一端 能沿所述弧形槽的轨迹呈同步张开或收紧动作；所述拉簧设置在固定座的环槽中，一端挂 在所述环槽中的挂柱或挂孔上，另一端挂在驱动外壳的一凸块或内表面挂孔上，并始终保 持复数个夹持爪同步收紧趋势；所述固定座的环槽中还设置一止回机构，该止回机构允许 所述凸块从所述缺口进入并顺着拉簧拉力方向旋转一角度后，不能回退对齐该缺口。 所述止回机构为一第一簧片，该第一簧片通过销定位在固定座的环槽中，端部指 向拉簧的拉力方向。 所述止回机构为一波浪簧片，该波浪簧片铆固在固定座的环槽中，波峰部处于缺 口朝拉簧拉力方向的一侧。 所述固定座端面的弧形槽包括一圆弧段和一平直段，该圆弧段与固定座同心、平 直段顺势而出且往圆心一侧偏，使复数个夹持爪行至平直段，同步往内收缩趋势。 所述驱动外壳与固定座间还设置有一预定位机构，该预定位机构包括一滑动座和 一滚珠，所述滑动座嵌设在驱动外壳两凸块之间，并朝拉簧拉力方向向所述环槽底部斜出 3 CN 111568339 A 说　明　书 2/3 页 有第二簧片，该第二簧片端部能抵触在所述环槽底部设置的凸起上，形成定位结构；在所述 凸起朝第二簧片一侧的环槽底部，开设有球形孔；所述滚珠活动嵌设在所述球形孔中，滚珠 局部露出中央穿孔中，能被插入的内窥镜观察筒触及，滚珠局部也露出在环槽中，并能触及 所述第二簧片，借助上升的滚珠顶起第二簧片，离开所述凸起的抵触约束。 本发明的有益效果是，零件少、重量轻、装配容易、操作简单的特点；驱动外壳与固 定座可徒手装配，且具有止回机构，避免使用时脱出；夹持爪由拉簧拉紧，始终保持夹持状 态，而设置的预定位机构，又可保持夹持爪在张开位置，方便转接时操作，操作者可以一手 拿卡口，一手拿内窥镜，把内窥镜放入卡口，可触发预定位机构，夹持爪同步收缩，把内窥镜 锁紧在卡口上，无菌操作变成可能。 附图说明： 下面结合具体图例对本发明做进一步说明： 图1为医疗内窥镜成像转接卡口装置示意图 图2为医疗内窥镜成像转接卡口装置侧视图 图3为图2中A—A剖面示意图 图4为图2中B—B剖面示意图 图5为医疗内窥镜成像转接卡口装置分解一示意图 图6为医疗内窥镜成像转接卡口装置分解二示意图 图7为医疗内窥镜成像转接卡口装置剖面示意图 其中 1—驱动外壳      11—凸块         12—轴孔         2—固定座 21—环槽         211—挂柱        212—凸起        22—缺口 23—弧形槽       231—圆弧段      232—平直段      24—内螺纹 25—球形孔       3—夹持爪        31—凸轴         4—拉簧 5—第一簧片      51—波浪簧片     6—滑动座        61—第二簧片 7—滚珠
