技术摘要：
本发明公开了一种锂电池充电时关断放电输出的控制电路，包括：电压输入端C 、二极管D15、稳压二级管DZ21、限流电阻R4、限流电阻R5、限流电阻R14和三极管Q1；所述电压输入端C 与所述二极管D15、稳压二级管DZ21连接；所述稳压二级管DZ21与所述限流电阻R4、限流电阻R5连接  全部
背景技术：
在电动车进行充电时，由于用户的不注意容易发生在锂电池进行充电过程中发动 车辆的问题，给用户安全带来极大隐患，而现有的电动车电池管理系统中一般不包括在对 锂电池进行充电时不能放电的独立设计，或者使用控制信号直接控制放电MOS管的工作，导 致功耗异常，影响电池的使用寿命，另外还会发生因检测电路功耗导致电池过放至死的情 况。 因此，现有技术需要改进。
技术实现要素：

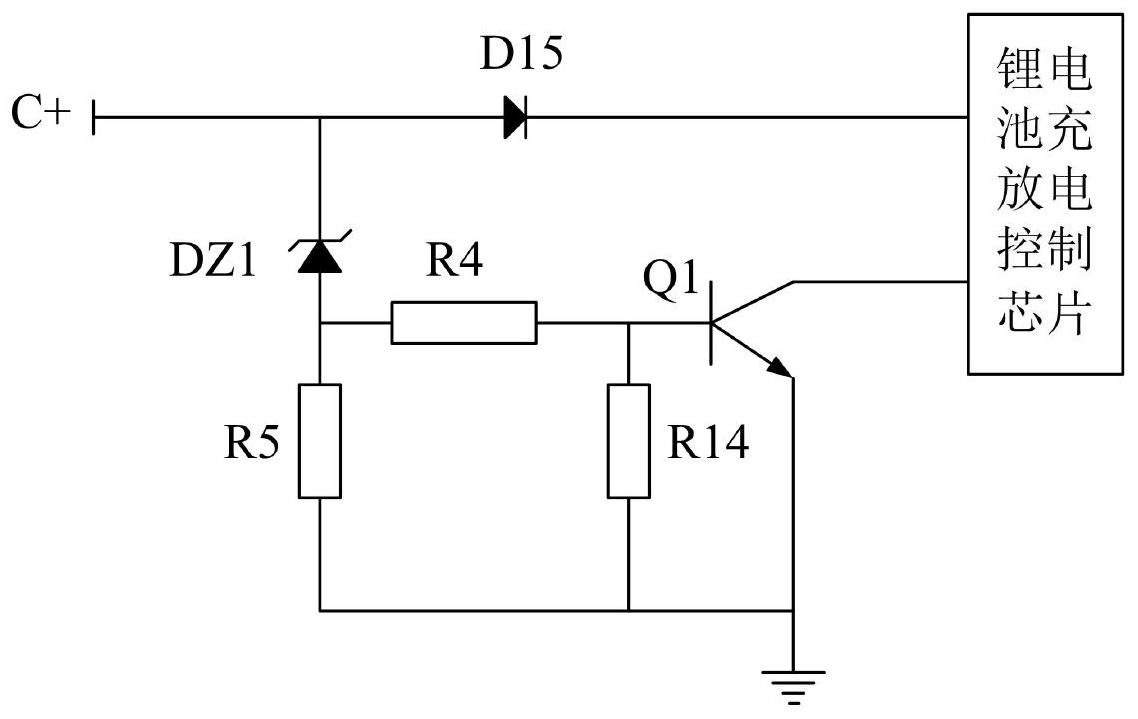

本发明实施例所要解决的技术问题是：提供一种锂电池充电时关断放电输出的控 制电路，以解决现有技术中存在的问题。 根据本发明实施例的一个方面，公开一种锂电池充电时关断放电输出的控制电 路，包括： 电压输入端C 、二极管D15、稳压二级管DZ21、限流电阻R4、限流电阻R5、限流电阻 R14和三极管Q1； 所述电压输入端C 与所述二极管D15、稳压二级管DZ21连接，向所述二极管D15、稳 压二级管DZ21供电； 所述稳压二级管DZ21与所述限流电阻R4、限流电阻R5连接； 所述三极管Q1的基极与所述限流电阻R4、限流电阻R14连接； 所述三极管Q1的发射机、限流电阻R5、限流电阻R14接地； 所述三极管Q1的集电极与锂电池充放电控制芯片的放电引脚连接； 在电压输入端C 没有充电器接入时，所述二极管D15的阻挡使所述电压输入端C 形成低电压，抵消所述稳压二极管DZ1的击穿电压，由限流电阻R4、限流电阻R14的分压形成 三极管Q1的基极偏值，限流电阻R4、限流电阻R14分压达不到三极管Q1基极的导通电压，此 时三极管Q1则截止，锂电池充放电控制芯片的放电引脚处于正常放电控制电平； 在电压输入端C 有充电器接入时，充电器提供的电压加在电压输入端C 端，此电 压击穿所述稳压二极管DZ1，由限流电阻R4、限流电阻R14的分压形成三极管Q1的基极偏值， 限流电阻R4、限流电阻R14分压大于三极管Q1基极的导通电压，三极管Q1饱和导通，锂电池 充放电控制芯片的放电引脚电平被拉低，锂电池充放电控制芯片的放电引脚将输出低电 平，放电关闭。 基于本发明上述锂电池充电时关断放电输出的控制电路的另一个实施例中，所述 限流电阻R14的电阻值不大于470欧姆。 3 CN 111555397 A 说　明　书 2/3 页 基于本发明上述锂电池充电时关断放电输出的控制电路的另一个实施例中，所述 稳压二级管DZ21为24V稳压二极管。 与现有技术相比，本发明具有如下优点： 本发明的锂电池充电时关断放电输出的控制电路利用了二极管的单向导电性及 稳压二极管的击穿电压特性，控制三极管的导通电压，实现对锂电池充放电控制芯片的放 电引脚端口高低电平的控制，从而实现了对锂电池充电过程中的放电控制，电路简单且稳 定可靠，能够实现充电不能放电的需求，并实现在二极管漏电偏大时能不误起动保护，以及 不致将电芯自耗至死之要求。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所使用的附图做一简单地介绍，显而易见地，下面描述中的附图是本发明的 一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他的附图。 图1是本发明的锂电池充电时关断放电输出的控制电路的一个实施例的结构示意 图。
