技术摘要：
本发明属于水电工程中小直径竖井施工的一种支护设施，具体涉及一种小直径竖井内提升模板。包括吊运装置、提升模板装置和竖井，吊运装置与提升模板装置相连接，提升模板装置可升降设置于竖井内；提升模板装置正中心与竖井正中心相重合；提升模板装置包括分料模板、抹光  全部
背景技术：
随着水电行业的大力发展，水利发电站规模越来越大，竖井作为贯通地下工程的 结构方式，在水利工程中经常被采用，而多数大型竖井要先在中心开挖一小直径竖井作为 其溜渣导井，然后再进行扩挖，所以小直径竖井的应用非常广泛。 小直径竖井在水利工程中应用非常广泛，为防止其开挖完成后发生落石、塌方，给 工程造成安全事故，所以在开挖完成后要对其进行支护。通常情况下小直径竖井采用人员 乘坐吊篮到达其内部，使用喷射混凝土对井壁进行支护。但此种方式作业空间狭小、通风条 件差、工作条件恶劣，同时人员乘坐吊篮在竖井内施工安全风险较高。即现有施工技术通常 采用人员乘坐吊篮到达竖井内部，使用喷射混凝土对井壁进行支护，人员乘坐吊运设施安 全风险较高，且井内空间狭小、环境较差，施工难度大。
技术实现要素：

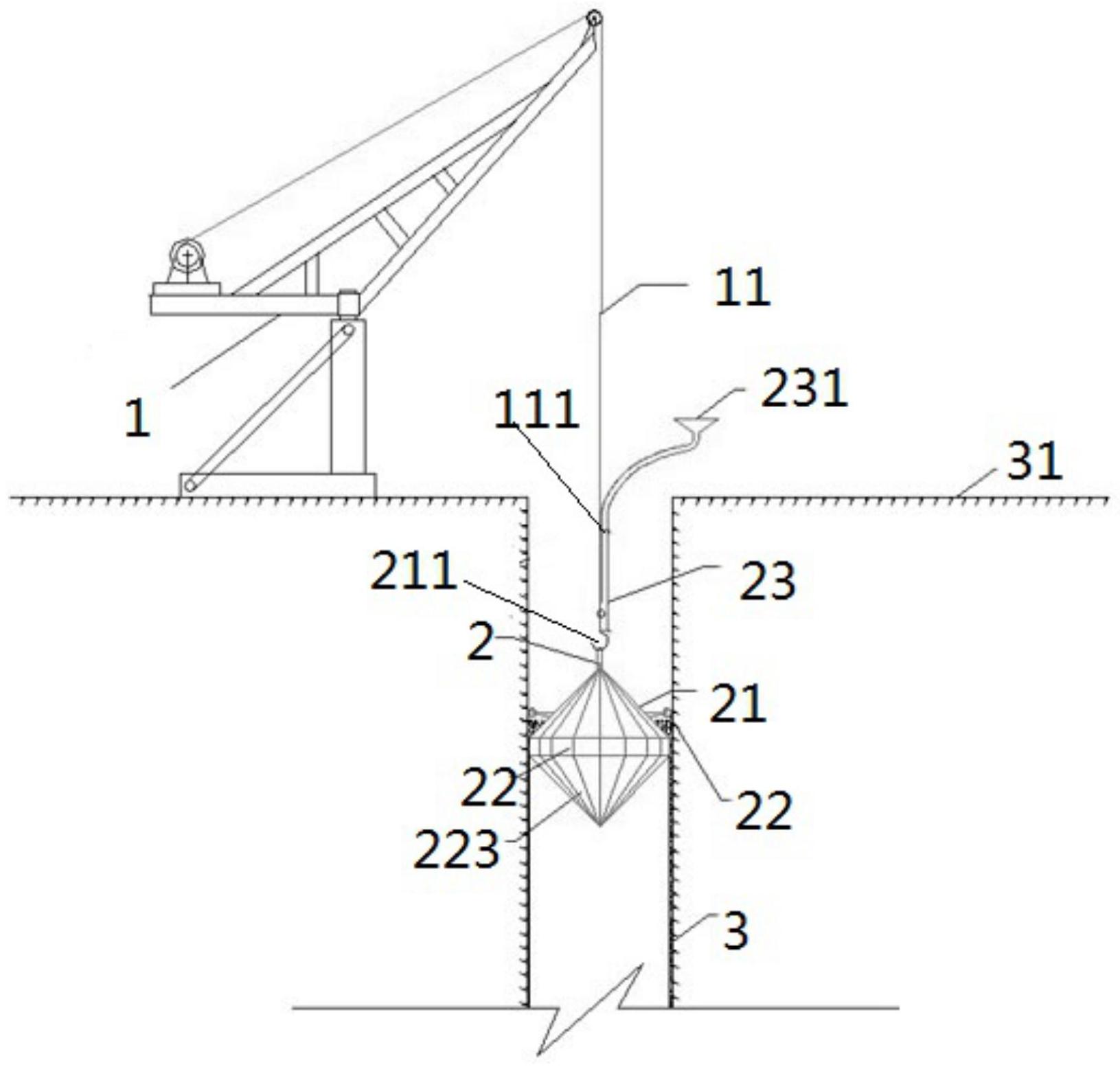

为解决现有技术的问题，本发明提供了一种小直径竖井内提升模板。 为了达到上述目的，本发明采用以下技术方案：一种小直径竖井内提升模板，包括 吊运装置、提升模板装置和竖井，吊运装置与提升模板装置相连接，提升模板装置可升降设 置于竖井内；提升模板装置正中心与竖井正中心相重合； 提升模板装置包括分料模板、抹光圈和溜管，分料模板由钢板制作而成的锥形状， 分料模板顶部呈90°角，分料模板直径小于竖井直径，分料模板底部边缘固定抹光圈，抹光 圈环绕分料模板底部一周，吊运装置通过钢丝绳与分料模板上部相固定连接，溜管的出口 绑扎在距分料模板尖端20cm处的钢丝绳上；溜管上部入口与漏斗相连接，漏斗设置于井口 平台上端面。 优选的所述分料模板直径比竖井直径小50-70mm， 优选的所述分料模板采用厚度δ＝0.5cm的钢板制作。 优选的所述分料模板上部的尖端处固定设置吊环。 优选的所述抹光圈上部设置行走轮，行走轮一端与分料模板相固定连接，行走轮 另一端抵近竖井内壁。 优选的所述行走轮数量为四个且对称设置于分料模板上。 优选的所述导向锥固定于分料模板底部，导向锥呈倒圆锥状， 优选的所述溜管选用直径为108mm的胶管。 与现有技术相比，发明的有益效果是：本发明制作一个带抹光圈的圆锥形分料模 板放入小型竖井内，使用溜管向模板上摊铺砂浆，同时使用吊运设施向上拉动模板，使砂浆 均匀铺抹在井壁上，对井壁进行支护。如此人员不必进入井内，大大降低安全风险和施工难 3 CN 111594177 A 说　明　书 2/3 页 度，同时减少了喷混凝土产生的烟尘，降低了对环境的污染。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显。 图1是本发明结构示意图。 图2是本发明中提升模板装置结构示意图。
