技术摘要：
本申请公开了一种基于无功补偿的供电台区末端低电压分布式治理方法，包括无功补偿装置检测安装点的电压有效值，利用锁相或傅里叶变换算法，检测电压相位，给出无功电流的相位参考值；无功补偿装置生成PWM信号，驱动IGBT向电网发出容性电流，用于补偿线路电感以及无功负  全部
背景技术：
变压器内部以及低压配电线路均呈现阻感性，因此当线路流过电流时，会在变压 器内部及低压配电线路上产生阻感性压降；居民使用的很多家用电器设备内部会有电机， 存在较大的电感，也会产生较明显的感性无功电流。因此在一般的配电网中，配电系统通常 呈现阻感性状态。 在很多农网台区中，常常由于几个用户地理位置较偏僻的原因，配电线路会延长 很远接入用户，保证用户的用电。然而这种配电环境下，在用电高峰时期，极易出现末端电 压偏低的现象，分支较长的末端用户由于前端线路分压较大，造成供电电压不足，末端用户 用电较大时，也会对前端用户的用电造成影响。因此需要采用一种末端低电压治理方案，保 证末端电压供电正常，且前端分支处于正常的工作状态下。 市面常用的低电压治理装置采用变压器串并联接入方式，并网的电压进行整流与 逆变，输出一个较高幅值的交流电压，通过变压器输出一个电压叠加在末端负载前，从而提 高末端分支的电压。但是串联型设备相对并联型设备而言，可靠性稍逊一筹，且该种方式抬 压效果受线路电流与阻抗等特性制约。
技术实现要素：

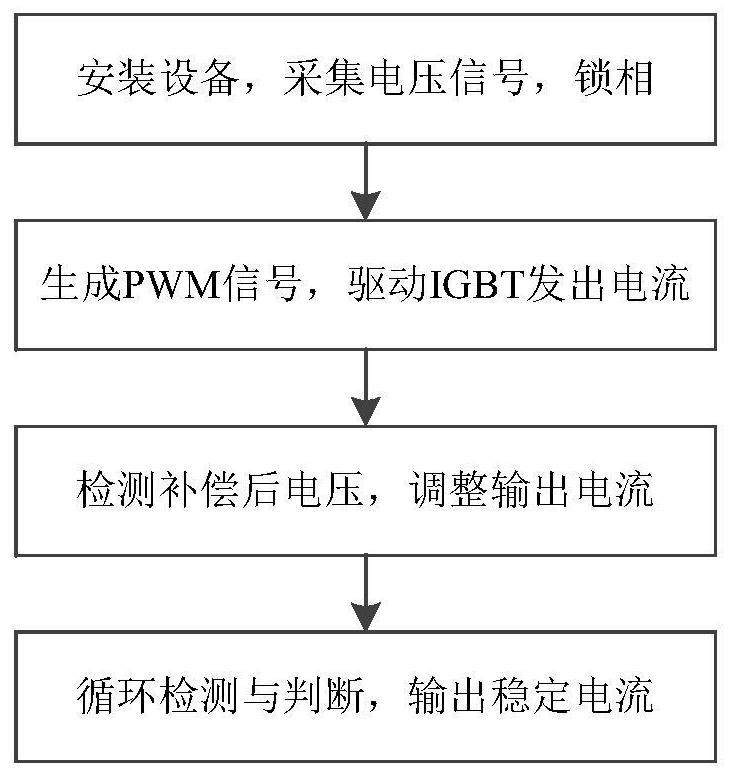

为解决上述问题，本发明的目的是提供一种基于无功补偿的供电台区末端低电压 分布式治理方法。本发明包括如下技术方案： 一种基于无功补偿的供电台区末端低电压分布式治理方法将电能质量治理设备 并联入网，采集末端用户的用电电压，利用无功补偿的方式，对配电线路上电感造成的压降 以及感性无功负载造成的压降进行补偿，通过闭环反馈方式将用户电压抬升至目标值，将 线路和负载的感性压降抵消，降低配电系统的等效感值，是配电系统中更多地呈现电阻性， 减少电感的分压，实现末端低电压治理，包括以下步骤：。 步骤1：将无功补偿设备安装至低电压处，采集电网中用户电压，检测电网电压的 有效值，计算三相电网电压的相位； 步骤2：无功补偿装置生成PWM信号，驱动IGBT向电网发出容性电流，用于补偿线路 电感以及无功负载所造成的压降； 步骤3：设定目标电压值，检测无功补偿后补偿点处电压有效值，比较补偿后电压 有效值与设定的目标电压值大小关系，判定补偿电流调整的方向； 步骤4：实时调整补偿电流大小，设定补偿电流的调整步长以及补偿后电压的波动 范围，当补偿后电压在波动范围内时，停止调整补偿电流，以当前电流作为稳态输出；以此 使得无功补偿装置在自身能力范围内将补偿点电压有效值提高到目标电压值。 3 CN 111600312 A 说　明　书 2/3 页 优选地，在只需治理末端电压而不需治理前端电压时，优先将无功补偿设备安装 至低压线路末端，可以最大程度发挥低电压抬升的作用，大幅提升线路末端的电压，对前端 电压也有小幅提升作用，保证线路供电电压的可靠稳定； 在需要治理前端电压时，需同时对末端与前端进行电压抬升，可以避免在末端低 电压治理时对前端造成的电压不平衡影响，保证整条配电线路上所有用户的可靠用电。 本发明的有益效果为：该方法将无功补偿装置并联入网，极大提高了电网的可靠 性，降低供电故障的可能；通过一种多机组网的思想，保证了低电压抬升效果，减少了制约 因素，有效抬升线路末端用户电压以及稳定前端电压，保证在台区额定容量内各用户均可 正常用电。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他附图。 图1为本发明实施例所提供的三相低压配电线路简化示意图； 图2为本发明实施例所提供的末端低电压分支的单相配电线路简化示意图； 图3为本发明实施例所提供的电流调整算法流程图； 图4为本发明实施例所提供的前端无功补偿时对不同位置电压抬升效果图； 图5为本发明实施例所提供的在末端与前端之间无功补偿时对不同位置电压抬升 效果图； 图6为本发明实施例所提供的末端无功补偿时对不同位置电压抬升效果图； 图7为本发明实施例所提供的末端无功补偿时对不同相别造成的电压变化趋势 图。
