技术摘要：
本发明涉及采气工程技术领域，属于一种水平气井用油管内螺旋排水工具。它解决了常规排水采气方式因井斜和完井井身结构限制而无法实现水平井深部排水的问题。它由限位圆块（1）、防转销钉（2）、下固定环（3）、外筒（4）、螺旋带（5）、上固定环（6）、中心轴（7）、圆  全部
背景技术：
在气井的生产过程中，随着地层能量的下降，出水加剧，需采取合理的排水采气工 艺措施。目前，常用的排水采气工艺措施，存在无法解决井斜和完井井身结构限制等问题， 无法实现水平井深部排水的目的。
技术实现要素：

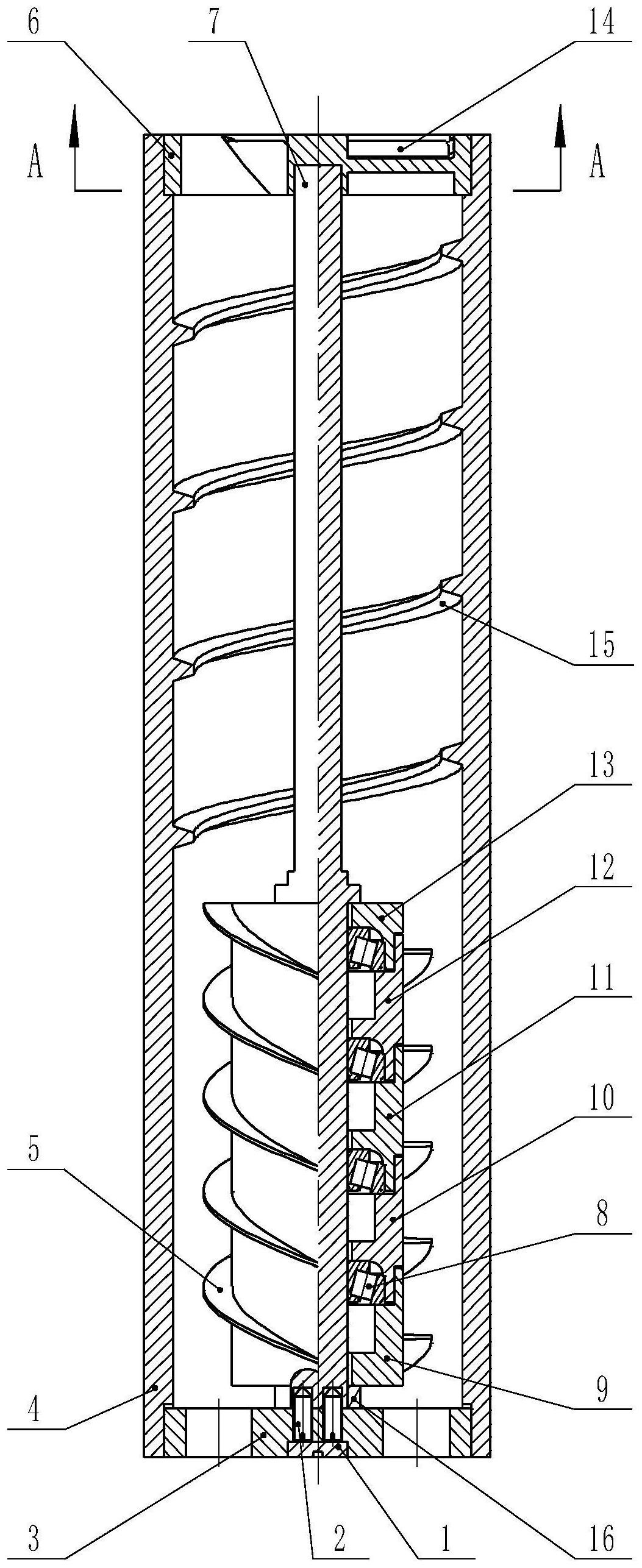

本发明的目的是设计既可以起到水平井深部排水的效果，又可以不受井斜和完井 井身结构的限制，使工具下入至气井水平段的一种水平气井用油管内螺旋排水工具。 本发明是通过以下技术方案来实现的： 一种水平气井用油管内螺旋排水工具，它由限位圆块、防转销钉、下固定环、外筒、螺旋 带、上固定环、中心轴、圆锥滚子轴承、一级限位固定环、二级限位固定环、三级限位固定环、 四级限位固定环、五级限位固定环、导流叶片、内螺旋带、限位套筒组成，其中一级限位固定 环、二级限位固定环、三级限位固定环、四级限位固定环、五级限位固定环螺纹连接组成芯 轴，中心轴通过上固定环和下固定环限位固定在外筒中，上固定环和下固定环分别与外筒 螺纹连接，中心轴与上固定环通过“十字”防转凹槽固定，中心轴与下固定环通过防转销钉 固定，限位圆块与下固定环螺纹连接，一级限位固定环、二级限位固定环、三级限位固定环、 四级限位固定环、五级限位固定环与四个圆锥滚子轴承交替布置在中心轴上，并通过限位 套筒轴向进行限位，螺旋带焊接在芯轴外表面，外筒内壁焊接内螺旋带，上固定环内布置导 流叶片。 中心轴相对外筒固定，芯轴可以绕中心轴旋转。 本发明与已有技术相比具有如下优点： 本发明结构简单、工作可靠、使用寿命长，采用芯轴外表面焊接螺旋带与内螺旋带共同 作用改变气液流动状态的设计，芯轴可以绕中心轴旋转。同时解决常规排水采气方式不适 用于水平井的问题，提高气井水平段携液能力，排出气井水平段积液，从而整体提高气井生 产携液效果，提高气井单井产量。 附图说明 图1为本发明结构示意图； 图2为芯轴 结构示意图； 图3为导流叶片14截面图。 图中1-限位圆块、2-防转销钉、3-下固定环、4-外筒、5-螺旋带、6-上固定环、7-中 心轴、8-圆锥滚子轴承、9-一级限位固定环、10-二级限位固定环、11-三级限位固定环、12- 四级限位固定环、13-五级限位固定环、14-导流叶片、15-内螺旋带、16-限位套筒，-芯轴。 3 CN 111577207 A 说　明　书 2/2 页
