技术摘要：
本申请提供一种双面显示面板及其制备方法，双面显示面板的显示区定义有发光区和围绕所述发光区的非发光区；双面显示面板包括基板，及位于基板上且对应非发光区设置的薄膜晶体管，以及位于基板上且对应发光区设置的第一发光单元和第二发光单元；第一发光单元和第二发光  全部
背景技术：
OLED(organic  light  emitting  diode，有机发光二极管)显示器具有自发光、驱 动电压低、发光效率高、响应时间短、对比度高、宽视角、使用温度范围广，可实现柔性显示 与大面积全色显示等诸多优点，被业界公认为是最有发展潜力的显示器。 然而目前，关于OLED双面显示背板技术报道较少，其中主要是两张array背板背靠 背贴合后各自显示，这种设计需要两个独立的OLED面板，导致显示器的厚度较厚、结构和工 艺较为复杂，制作成本较高，不符合消费者期望的轻薄与高性价比的要求。
技术实现要素：

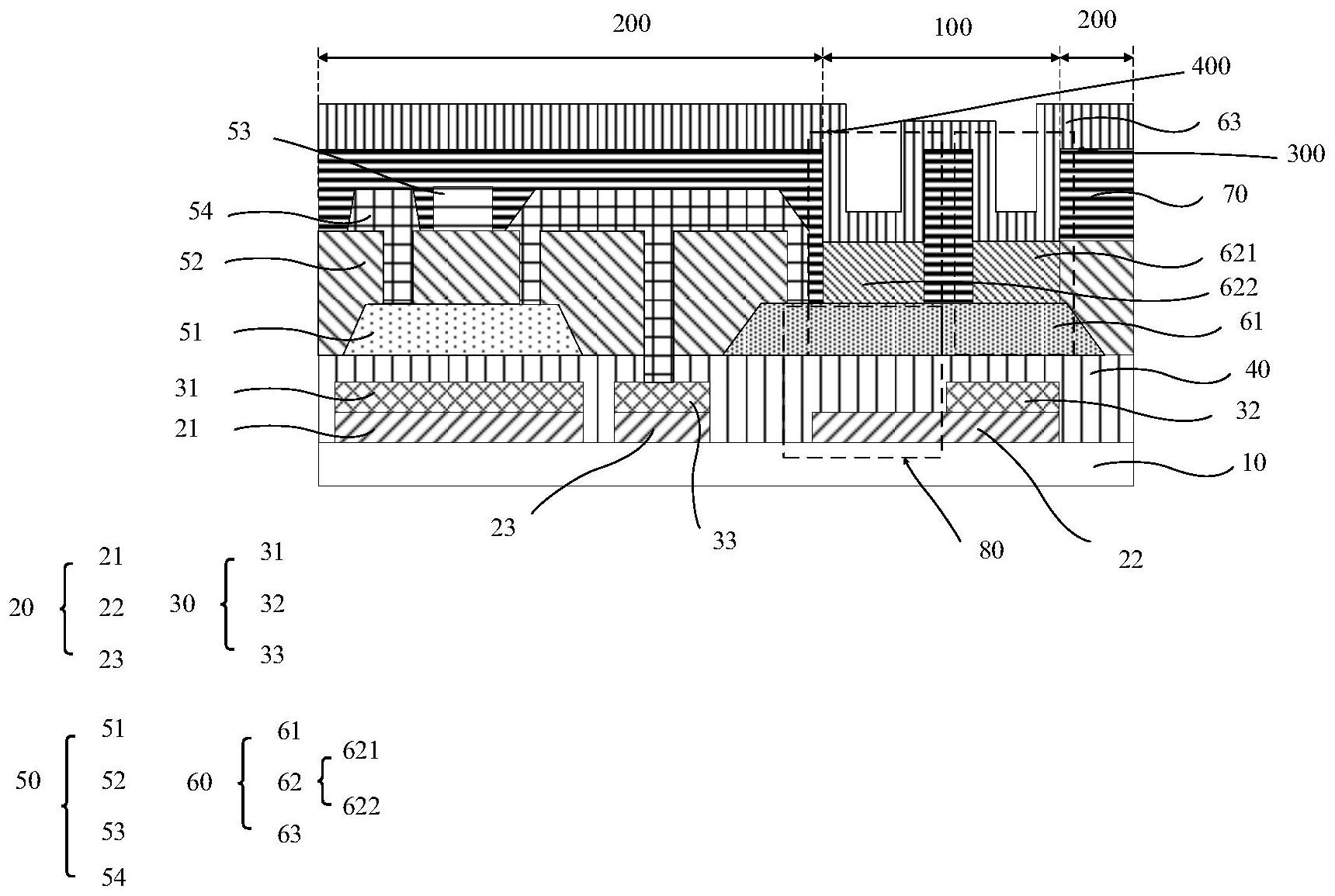

本申请提供了一种阵列基板及显示面板，用以解决现有技术中，由于采用两个独 立的OLED背板进行贴合，来实现双面显示，导致双面显示面板的厚度较厚、结构和工艺复杂 等技术问题。 为解决上述问题，本申请提供的技术方案如下： 一种双面显示面板，所述双面显示面板的显示区定义有发光区和围绕所述发光区 的非发光区； 所述双面显示面板包括基板，及位于所述基板上且对应所述非发光区设置的薄膜 晶体管，以及位于所述基板上且对应所述发光区设置的第一发光单元和第二发光单元； 所述第一发光单元和所述第二发光单元的其中之一为顶发光结构，另一个为底发 光结构； 其中，一个所述第一发光单元和一个所述第二发光单元对应连接至同一所述薄膜 晶体管，所述第一发光单元和所述第二发光单元同步显示。 本申请的双面显示面板中，所述双面显示面板还包括： 电极层，设置于所述基板上方； 反射层，设置于所述电极层上方； 缓冲层，设置于所述反射层上方； 薄膜晶体管层，设置于所述缓冲层上方，所述薄膜晶体管层包括有源层、栅极绝缘 层、栅极以及源/漏极； 发光器件层，设置于所述缓冲层上方，所述发光器件层位于所述发光区，所述发光 器件层包括阳极、发光层以及阴极； 其中，所述有源层与所述阳极同层且间隔设置；所述栅极和所述源/漏极同层且间 隔设置。 本申请的双面显示面板中，所述第一发光单元和所述第二发光单元共用一个所述 阳极，所述第一发光单元和所述第二发光单元显示同一颜色。 4 CN 111584578 A 说　明　书 2/8 页 本申请的双面显示面板中，所述电极层包括对应所述薄膜晶体管的有源层设置的 第一电极、对应所述阳极设置的第二电极、以及位于所述第一电极与所述第二电极之间的 第三电极。 本申请的双面显示面板中，所述反射层包括对应所述非发光区设置的第一反射电 极、对应所述发光区设置的第二反射电极、以及位于所述第一反射电极与所述第二反射电 极之间的第三反射电极。 本申请的双面显示面板中，所述第一反射电极在所述基板上的正投影完全覆盖所 述第一电极； 所述第二反射电极在所述基板上的正投影位于所述第二电极内，且所述第一发光 单元在所述基板上的正投影位于所述第二反射电极内，或者所述第二发光单元在所述基板 上的正投影位于所述第二反射电极内； 所述第三反射电极在所述基板上的正投影完全覆盖所述第三电极。 本申请的双面显示面板中，其特征在于，所述源极与所述第三反射电极电连接。 本申请的双面显示面板中，所述源极与所述阳极电连接，所述电极层为透明材料。 本申请的双面显示面板中，所述双面显示面板还包括存储电容，所述存储电容包 括相对设置的所述第二电极和所述阳极。 本申请还提供一种双面显示面板的制备方法，所述双面显示面板包括对应显示区 定义的发光区和围绕所述发光区的非发光区，所述发光区包括同层且间隔设置的第一发光 单元和第二发光单元，所述制备方法包括： 步骤S10：提供一基板，在所述基板上形成电极层和反射层； 步骤S20：对所述电极层和反射层图案化处理，形成位于所述非发光区的第一电 极、位于所述发光区的第二电极，以及位于所述第一电极和所述第二电极之间的第三电极； 同时形成位于所述第一电极上方的第一反射电极、位于所述第二电极上方的第二反射电 极，以及位于所述第三电极上方的第三反射电极； 步骤S30：在所述反射层上依次形成缓冲层和金属层，对所述金属层图案化处理， 形成位于所述非发光区且与所述第一电极对应的有源层，以及位于所述发光区且与所述第 二电极对应的金属膜层； 步骤S40:在所述有源层和所述金属膜层上方形成栅极绝缘层，对所述栅极绝缘层 图案化处理，形成位于所述有源层上方的过孔，以及将所述金属膜层部分暴露的开孔； 步骤S50:对所述有源层和所述金属膜层同时进行导体化处理，形成位于所述过孔 位置的导体化有源层，以及位于所述开孔位置的阳极； 步骤S60：在所述栅极绝缘层上方依次形成栅极、源/漏极以及像素定义层； 步骤S70：在所述阳极上形成发光层和阴极。 有益效果：本申请通过将电极层与反射层利用一张光罩制成，节约制造成本；将位 于发光区下方的电极层和导体化的铟镓锌氧化物作为存储电容的两极，能够减轻双面显示 面板的整体厚度；反射层中第一反射电极起到遮光效果，第二反射电极起到反射效果，可以 简化工艺过程；同时使一个第一发光单元和一个第二发光单元对应连接至同一薄膜晶体 管，从而实现一张背板实现双面同步显示。 5 CN 111584578 A 说　明　书 3/8 页 附图说明 下面结合附图，通过对本申请的
