技术摘要：
本发明创造提供了一种适用于医院的患者搬运装置，包括基座、立柱、吊臂、吊钩和搬运床单，基座上垂直设置立柱，立柱上水平设置吊臂，吊臂端部设置吊钩；搬运床单侧边设置吊环，吊环配装于所述吊钩相互构成可拆卸链连接；所述立柱设置有带动所述吊臂沿垂直方向往复移动  全部
背景技术：
目前，医院日常需要搬运患者的情况很多，例如手术后需要搬运患者进行换床，在 检查科室需要进行专项检查时搬运患者至专用检查床，对于不便行动的患者，通常需要多 名医护人员或陪护家属搬运患者，多人搬运时因每人用力不同给患者造成不适，而且因受 力不当容易造成患者身体损伤，搬运患者时安全存在隐患；另外，医护人员因频繁搬运患者 容易引起职业性损伤，尤其是工作人员腰部受损更加严重。 发明创造内容 有鉴于此，本发明创造旨在提出一种适用于医院的患者搬运装置，以适用于不同 高度病床之间进行患者搬运，既能增加患者舒适度，又能够有效减少医护人员的工作量，避 免医护人员因频繁搬运患者引起的职业性损伤。 为达到上述目的，本发明创造的技术方案是这样实现的： 一种适用于医院的患者搬运装置，包括基座2、立柱4、吊臂8、吊钩9和搬运床单12，基座 2上垂直设置立柱4，立柱4上水平设置吊臂8，吊臂8端部设置吊钩9；搬运床单12侧边设置吊 环10，吊环10配装于所述吊钩9相互构成可拆卸链连接；所述立柱4设置有带动所述吊臂8沿 垂直方向往复移动的升降装置3；所述吊臂8设置有带动所述吊钩9沿水平方向往复移动的 伸缩装置7；所述搬运床单12通过吊环10提起后构成一可供患者身体躺卧的容置空间11。 进一步的，所述升降装置3为一垂直设置的电动推杆，该电动推杆包括升降控制键 202、升降电机201、升降套管205、升降推杆206、升降齿轮减速机构203、升降丝杠螺母机构 204和外接电源线200；所述吊臂8固定连接升降推杆206。 进一步的，所述伸缩装置7为一水平设置的电动推杆，该电动推杆包括伸缩控制键 302、伸缩电机301、伸缩套管305、伸缩推杆306、伸缩齿轮减速机构303、伸缩丝杠螺母机构 304和外接电源线300；所述吊钩9固定连接伸缩推杆306。 进一步的，所述搬运床单12整体呈长方形，所述吊环10包括四个，分别相互对称设 置于搬运床单12两长侧边，吊环10整体呈三角形，向搬运床单12外部凸起，该凸起部设置有 圆弧形挂环15。 进一步的，所述吊钩9包括两个相互并行设置的圆弧形吊梁402，吊梁402两端设置 圆弧形吊环401。 进一步的，还包括倾斜设置的加强杆6，加强杆6一端连接吊臂8，其另一端连接立 柱4。 进一步的，所述基座2包括一沿地面水平设置的支持板14，支持板14两端分别设置 有向所述吊臂8方向延伸的平衡板13，所述立柱4固定设置于支持板14。 进一步的，所述基座2底部的两侧或四角分别设置有滑轮1。 3 CN 111588572 A 说　明　书 2/4 页 进一步的，所述搬运床单（12）由帆布或尼龙编织材料制成。 相对于现有技术，本发明创造所述的适用于医院的患者搬运装置具有以下优势： （1）本发明创造所述的患者搬运装置可升降、可伸缩，适用于不同高度病床之间进行患 者搬运，既能增加患者舒适度又保障了安全，能够有效减少医护人员的工作量，避免医护人 员因频繁搬运患者引起的职业性损伤。 （2）通过吊环401与所述挂环15连接更加可靠，通过两条平行设置的吊梁402，使得 搬运床单12通过吊环10提起后构成内部长方形的容置空间，患者身体躺卧于该容置空间内 更加舒适。 （3）通过支持板14、平衡板13使得基座更加稳固，平衡板13可伸入病床底部空间， 减小占地面积，使用更加方便、灵活，可适用于空间有限的病房或各类检查科室使用。 附图说明 构成本发明创造的一部分的附图用来提供对本发明创造的进一步理解，本发明创 造的示意性实施例及其说明用于解释本发明创造，并不构成对本发明创造的不当限定。在 附图中： 图1为本发明创造实施例所述的适用于医院的患者搬运装置结构示意图； 图2为本发明创造实施例所述的搬运床单及吊环的结构示意图； 图3为本发明创造实施例所述的适用于医院的患者搬运装置使用时的示意图； 图4为本发明创造实施例所述的升降装置结构示意图； 图5为本发明创造实施例所述的伸缩装置结构示意图； 图6为本发明创造实施例所述的吊钩结构示意图。 附图标记说明： 1-滑轮；2-基座；3-升降装置；4-立柱；5-加强伸缩装置；6-加强杆；7-伸缩装置；8-吊 臂；9-吊钩；10-吊环；11-容置空间；12-搬运床单；13-平衡板；14-支持板；15-挂环；101-第 一病床；102-第二病床；103患者身体；200-升降外接电源线；201-升降电机；202-升降控制 键；203-升降齿轮减速机构；204-升降丝杠螺母机构；205-升降套管；206-升降推杆；300-伸 缩外接电源线；301-伸缩电机；302-伸缩控制键；303-伸缩齿轮减速机构；304-伸缩丝杠螺 母机构；305-伸缩套管；306-伸缩推杆；402-吊梁；401-圆弧形吊环。
技术实现要素：

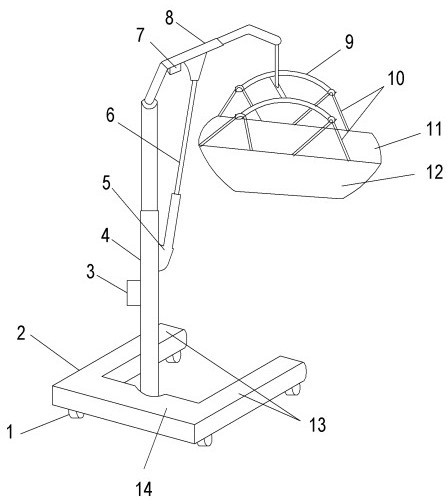

需要说明的是，在不冲突的情况下，本发明创造中的实施例及实施例中的特征可 以相互组合。 在本发明创造的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、 “前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为 基于附图所示的方位或位置关系，仅是为了便于描述本发明创造和简化描述，而不是指示 或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解 为对本发明创造的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示 或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等 的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明创造的描述中，除非另 4 CN 111588572 A 说　明　书 3/4 页 有说明，“多个”的含义是两个或两个以上。 在本发明创造的描述中，需要说明的是，除非另有明确的规定和限定，术语“安 装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地 连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连， 可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上 述术语在本发明创造中的具体含义。 下面将参考附图并结合实施例来详细说明本发明创造。 如图1至3所示，一种适用于医院的患者搬运装置，包括基座2、立柱4、吊臂8、吊钩9 和搬运床单12，基座2上垂直设置立柱4，立柱4上水平设置吊臂8，吊臂8端部设置吊钩9；搬 运床单12侧边设置吊环10，吊环10配装于所述吊钩9相互构成可拆卸链连接；所述立柱4设 置有带动所述吊臂8沿垂直方向往复移动的升降装置3；所述吊臂8设置有带动所述吊钩9沿 水平方向往复移动的伸缩装置7；所述搬运床单12通过吊环10提起后构成一可供患者身体 躺卧的容置空间11。本发明创造通过基座，及设置于基座的立柱4上设置升降装置3、吊臂8 设置伸缩装置7，使得患者搬运装置可升降、可伸缩，适用于不同高度病床之间进行患者搬 运；在搬运过程中患者可保持躺卧状态，既能增加患者舒适度，又能够有效减少医护人员的 工作量，避免医护人员因频繁搬运患者引起的职业性损伤。 进一步的，如图4所示，所述升降装置3为一垂直设置的电动推杆，该电动推杆包括 升降控制键202、升降电机201、升降套管205、升降推杆206、升降齿轮减速机构203、升降丝 杠螺母机构204和外接电源线200；所述吊臂8固定连接升降推杆206。所述电动推杆的工作 原理是：升降电动机通过一对齿轮减速后带动一对丝杠螺母把电动机的旋转运动变为直线 运动，利用电动机正反转完成升降推杆的升降动作。 进一步的，如图5所示，所述伸缩装置7为一水平设置的电动推杆，该电动推杆包括 伸缩控制键302、伸缩电机301、伸缩套管305、伸缩推杆306、伸缩齿轮减速机构303、伸缩丝 杠螺母机构304和外接电源线300；所述吊钩9固定连接伸缩推杆306。所述电动推杆的工作 原理是：伸缩电动机通过一对齿轮减速后带动一对丝杠螺母把电动机的旋转运动变为直线 运动，利用电动机正反转完成伸缩推杆的伸缩动作。 进一步的，如图2、3所示，所述搬运床单12整体呈长方形，所述吊环10包括四个，分 别相互对称设置于搬运床单12两长侧边，吊环10整体呈三角形，向搬运床单12外部凸起，该 凸起部设置有圆弧形挂环15。使得搬运床单12通过吊环10提起后构成内部长方形的容置空 间11，患者身体103躺卧于该容置空间11内更加舒适。 进一步的，如图6、3所示，所述吊钩9包括两个相互并行设置的圆弧形吊梁402，吊 梁402两端设置圆弧形吊环401。通过圆弧形吊环401与所述挂环15连接更加可靠，通过两条 平行设置的吊梁402，使得搬运床单12通过吊环10提起后构成内部长方形的容置空间11，患 者身体103躺卧于该容置空间11内更加舒适。 进一步的，如图1所示，还包括倾斜设置的加强杆6，加强杆6一端连接吊臂8，其另 一端连接立柱4。加强杆6两端固定连接吊臂8、立柱4的非往复移动的部分，通过加强杆6可 以进一步提高整体设备的稳固性。 进一步的，如图1、3所示，所述基座2包括一沿地面水平设置的支持板14，支持板14 两端分别设置有向所述吊臂8方向延伸的平衡板13，所述立柱4固定设置于支持板14。通过 5 CN 111588572 A 说　明　书 4/4 页 支持板14、平衡板13使得基座更加稳固，将患者由第二病床102至第一病床101之间搬运时， 平衡板13可伸入第一病床101或第二病床102底部空间，减小占地面积，使用更加方便、灵 活，可适用于空间有限的病房或各类检查科室使用。 进一步的，如图1、3所示，所述基座2底部的两侧或四角分别设置有滑轮1。通过设 置滑轮，自由移动，方便将平衡板13伸入病床底部空间，使用更加方便、灵活，可适用于空间 有限的病房或各类检查科室使用。 进一步的，所述搬运床单（12）由帆布或尼龙编织材料制成。本实施例选择帆布材 料制作，优选采用承重在100公斤以上的医用帆布。 以上所述仅为本发明创造的较佳实施例而已，并不用以限制本发明创造，凡在本 发明创造的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明创造 的保护范围之内。 6 CN 111588572 A 说　明　书　附　图 1/4 页 图1 7 CN 111588572 A 说　明　书　附　图 2/4 页 图2 图3 8 CN 111588572 A 说　明　书　附　图 3/4 页 图4 图5 9 CN 111588572 A 说　明　书　附　图 4/4 页 图6 10
