一种便于装配的组合式LED灯保护外壳


技术摘要:
本发明公开了LED灯技术领域的一种便于装配的组合式LED灯保护外壳,包括LED灯本体,所述LED灯本体的安装外壳侧壁固定连接有限位围板,所述限位围板内腔中心固定设有插接块,所述插接块侧壁呈圆周状等间距固定设有连接条,所述LED灯本体安装于保护外壳组件上,所述保护外  全部
背景技术:
LED灯是一块电致发光的半导体材料芯片,用银胶或白胶固化到支架上,然后用银 线或金线连接芯片和电路板,四周用环氧树脂密封,起到保护内部芯线的作用,最后安装外 壳,所以LED灯的抗震性能好。 现有的壁挂式LED灯的外壳在装配时均通过螺钉固定,存在装配效率低,且容易生 锈导致后续维护麻烦的问题,现有的外壳缺少自我保护功能,大多数都是固定安装的,不能 进行位置的调节,适用性较差,不为此,我们提出一种便于装配的组合式LED灯保护外壳。
技术实现要素:

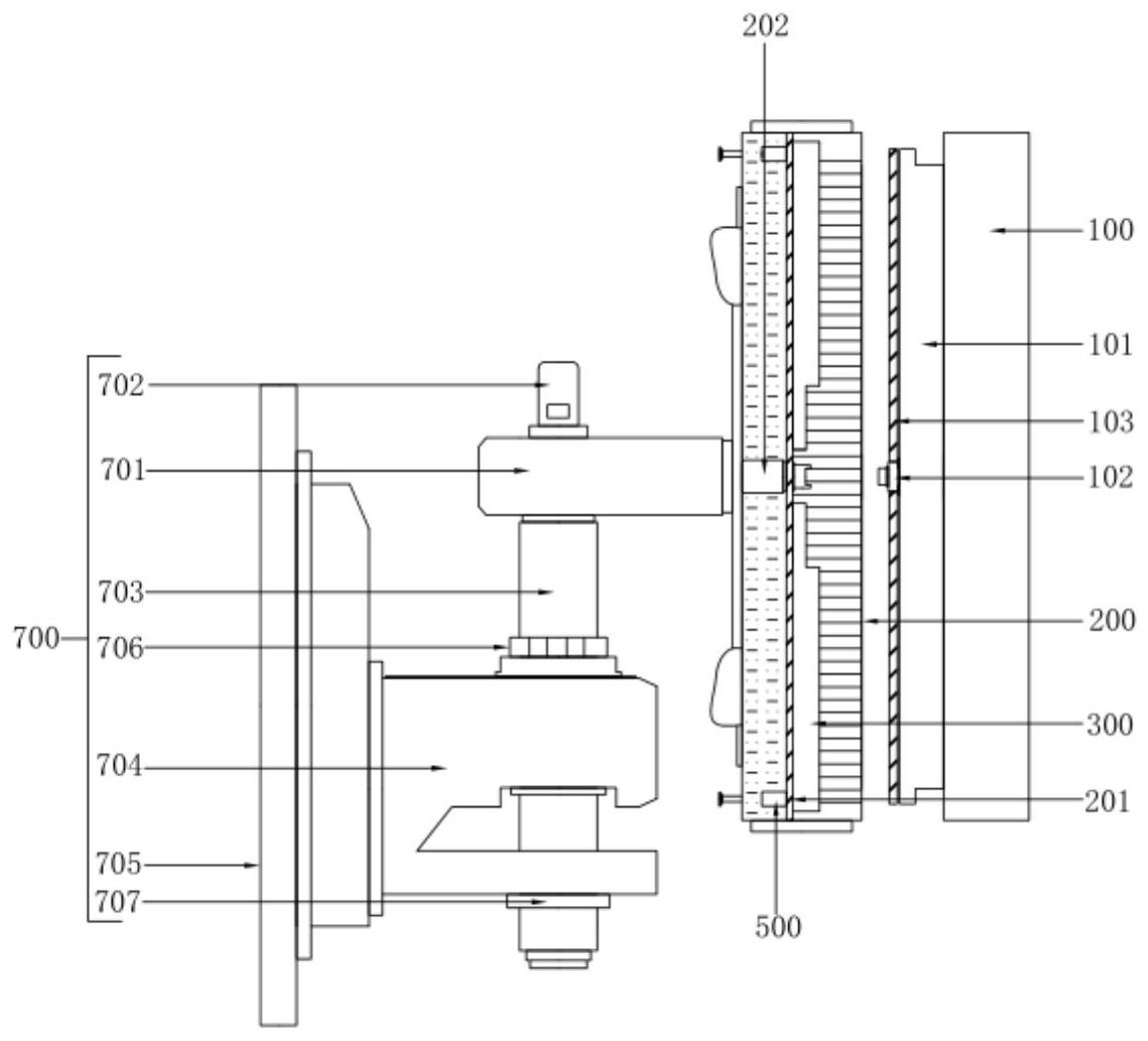

本发明的目的在于提供一种便于装配的组合式LED灯保护外壳,以解决上述背景 技术中提出的问题。 为实现上述目的,本发明提供如下技术方案:一种便于装配的组合式LED灯保护外 壳,包括LED灯本体,所述LED灯本体安装于保护外壳组件上,所述保护外壳组件内腔设有支 撑板组件,所述支撑板组件内腔设置有活动压板组件,所述活动压板组件下方设置有限位 插接组件,所述保护外壳组件内腔设有保护组件,且所述保护外壳组件外侧壁连接有安装 调节组件。 进一步地,所述LED灯本体的安装外壳侧壁固定连接有限位围板,所述限位围板内 腔中心固定设有插接块,所述插接块侧壁呈圆周状等间距固定设有连接条。 进一步地,所述保护外壳组件包括保护外壳本体,所述保护外壳本体内腔设有表 面开设有若干通风孔的隔板,所述隔板一侧设有马达,所述马达的输出端与设于隔板另一 侧的转动座连接,所述转动座侧壁设置有与连接条适配顶面开设有凹槽的条形块,所述条 形块前端开设有限位插孔,所述转动座上开设有与插接块相适配的插槽。 进一步地,所述支撑板组件包括与等间距设于保护外壳本体内壁且与其固定连接 的实心弧形板,所述实心弧形板一端固定连接空心弧形板,所述空心弧形板顶面开设有与 条形块相适配的开口,空心弧形板一端与设于保护外壳本体内腔的环形台固定连接。 进一步地,所述活动压板组件包括设于空心弧形板内腔的压板,所述压板一端活 动设于套壳内腔,所述套壳内腔设有复位弹簧,所述复位弹簧与压板连接,所述压板底面与 空心弧形板内腔底面紧密贴合。 进一步地,所述限位插接组件包括设于空心弧形板底面的套筒,所述套筒内腔活 动设置有活动铁柱,所述空心弧形板底面开设有与活动铁柱相适配的穿孔,所述活动铁柱 底部固定连接抽杆,所述抽杆外壁套设有压簧,且所述抽杆一端贯穿至保护外壳本体外侧, 所述限位插接组件还包括嵌设于空心弧形板内腔顶面且与活动铁柱位置对应的磁铁块。 进一步地,所述保护组件包括设于保护外壳本体内腔的导风管,所述导风管上开 4 CN 111578235 A 说 明 书 2/4 页 设有若干导风孔,且所述导风管的进风口处设有两个引风扇,所述导风管两端与排灰管连 接,所述排灰管上开设有若干排灰孔,且所述排水管的排灰口处设有两个排风扇,所述排风 扇外侧的保护外壳本体外壁上绞接有集尘袋,所述导风管与排灰管组接呈圆环结构且设于 隔板一侧。 进一步地,所述安装调节组件包括与保护外壳本体侧壁固定连接的转动支臂,所 述转动支臂一端与固定柱转动连接,且所述转动支臂上设置有调节电机,所述固定柱固定 插接于横台上,所述横台侧壁固定连接安装板,所述固定柱与横台的上表面和下表面接触 端分别设有上螺纹环和下螺纹环。 与现有技术相比,本发明的有益效果是:本发明通过LED灯本体上设置的连接条与 保护外壳组件内设置的支撑组件连接,并通过马达控制转动座转动,使得条形块转动至空 心弧形板内腔,随着条形块的移动会与活动压板组件接触抵接并推使其移动,使得限位插 接组件内的结构与条形块形成固定连接,空心弧形板同样对条形块具有限位作用,替代原 有的螺钉连接,降低了后续维护的繁琐过程,且装配过程简单易操作,使用效果好;通过保 护组件使得保护外壳本体内腔实现了自我保护,定期控制对保护外壳本体内腔进行自清洁 作业,保护了其内的结构元件;通过安装调节组件实现了安装后的LED灯本体位置的调节, 解决了传统固定安装的不便捷性,提高了适用性,适用效果好。 附图说明 图1为本发明结构示意图; 图2为本发明保护外壳本体内腔截面结构示意图; 图3为本发明吸纳为插接组件连接结构示意图; 图4为本发明保护组件结构示意图; 图5为本发明A处结构放大示意图。 图中:100、LED灯本体;101、限位围板;102、插接块;103、连接条;200、保护外壳本 体;201、隔板;202、马达;203、转动座;204、条形块;205、限位插孔;300、支撑板组件;301、实 心弧形板;302、空心弧形板;303、开口;400、活动压板组件;401、套壳;402、压板;403、复位 弹簧;500、限位插接组件;501、套筒;502、活动铁柱;503、磁铁块;504、压簧;505、抽杆;600、 保护组件;601、导风管;602、引风扇;603、排灰管;604、排风扇;605、集尘袋;700、安装调节 组件;701、转动支臂;702、调节电机;703、固定柱;704、横台;705、安装板;706、上螺纹环; 707、下螺纹环。 附图仅用于示例性说明,不能理解为对本专利的限制;为了更好说明本实施例,附 图某些部件会有省略、放大或缩小,并不代表实际产品的尺寸;对于本领域技术人员来说, 附图中某些公知结构及其说明可能省略是可以理解的。
