技术摘要：
本发明涉及一种工程机械领域，尤其涉及一种堤坝工程建造装置。本发明要解决的技术问题是提供一种堤坝工程建造装置。一种堤坝工程建造装置，包括固定架，安装板，防护罩，锄凿式双用刨毛机构，土料收集机构和土壤异物分离机构；固定架右端与安装板进行焊接；固定架前端  全部
背景技术：
老堤培厚加高的新老堤身结合在施工中应高度重视，处理不当往往在汛期造成渗 漏、滑坡等重大险情，老堤身连接面应严格清除草根、树根及其它杂物，应按设计要求挖成 台阶状，并以大于1：3的坡衔接。在老堤身连接土层面上洒水并刨毛后沿水平层面铺设新 土，沿水平层面进行碾压，普通的刨毛破碎地表可直接使草根类一年生植物破坏，但是对于 树根等具有再生能力的萌芽结构的根系，无法达到去除的效果，从而使根系埋于堤坝内部， 其成长后可利用其生长趋势破坏堤坝结构，同时对于现有地表刨毛设备，由于其通用型，在 对堤坝的台阶斜面，坡度较陡的工作面，易出现车辆倾倒，从而造成人员伤亡，设备损失的 状况。 综上，目前需要研发一种达到了对土壤进行刨毛处理，同时减少返填土壤的使用 量，同时减少土壤的根系异物的存在，防止堤坝的平台土壤重新发芽对提拔的浇铸表面从 内部产生破坏，从而提高堤坝的使用年限的效果，从而提升堤坝斜面的新堤的连接度，防止 堤面脱落的堤坝工程建造装置，来克服现有技术中普通的刨毛破碎地表可直接使草根类一 年生植物破坏，但是对于树根等具有再生能力的萌芽结构的根系，无法达到去除的效果，从 而使根系埋于堤坝内部，其成长后可利用其生长趋势破坏堤坝结构，同时对于现有地表刨 毛设备，由于其通用型，在对堤坝的台阶斜面，坡度较陡的工作面，易出现车辆倾倒，从而造 成人员伤亡，设备损失的状况的缺点。
技术实现要素：

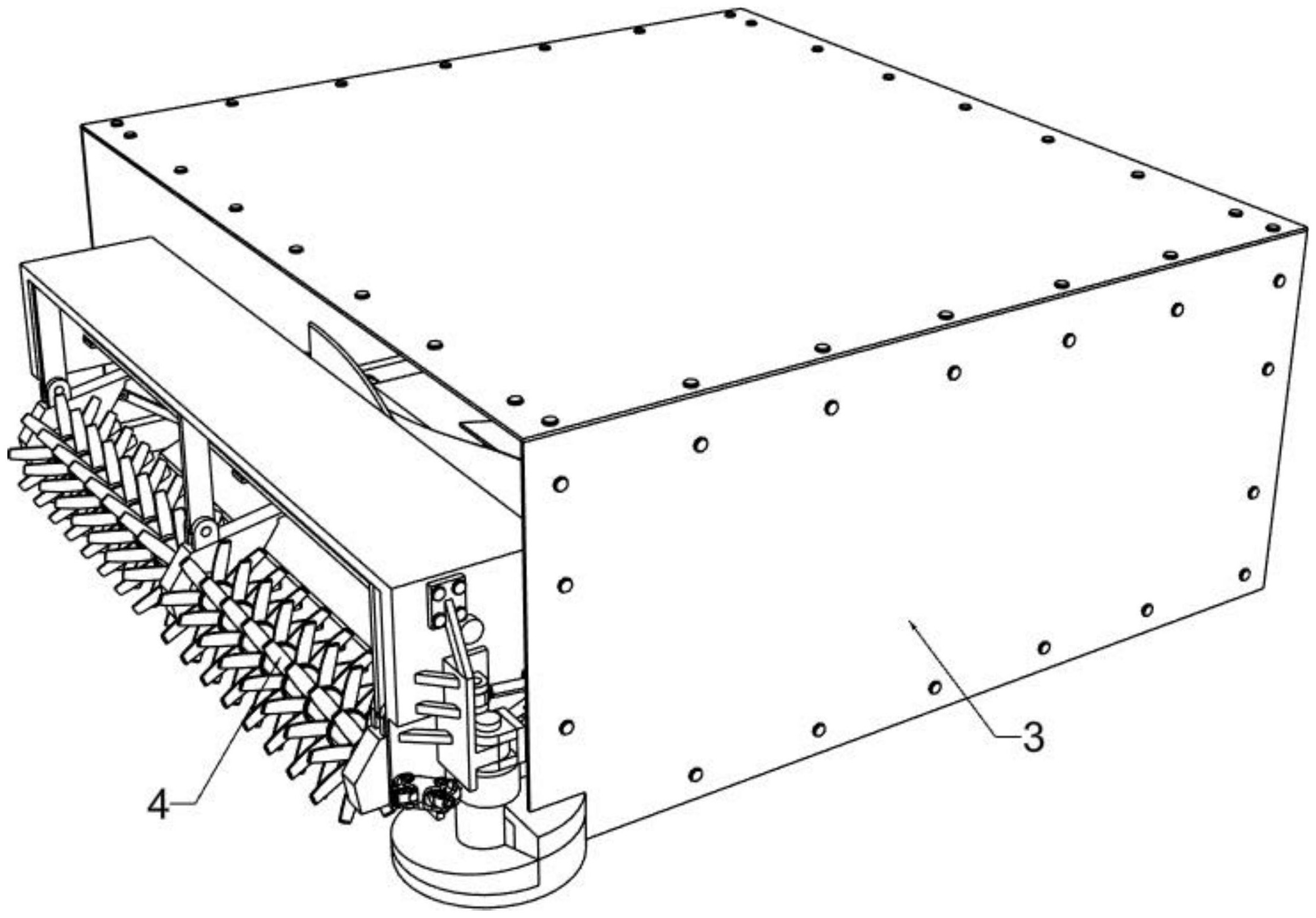

本发明为了克服现有技术中普通的刨毛破碎地表可直接使草根类一年生植物破 坏，但是对于树根等具有再生能力的萌芽结构的根系，无法达到去除的效果，从而使根系埋 于堤坝内部，其成长后可利用其生长趋势破坏堤坝结构，同时对于现有地表刨毛设备，由于 其通用型，在对堤坝的台阶斜面，坡度较陡的工作面，易出现车辆倾倒，从而造成人员伤亡， 设备损失的状况的缺点，本发明要解决的技术问题是提供一种堤坝工程建造装置。 本发明由以下具体技术手段所达成： 一种堤坝工程建造装置，包括固定架，安装板，防护罩，锄凿式双用刨毛机构，土料 收集机构和土壤异物分离机构；固定架右端与安装板进行焊接；固定架前端和后端均与防 护罩进行螺栓连接；固定架顶端左部设置有锄凿式双用刨毛机构；固定架顶端中部设置有 土料收集机构，并且土料收集机构右端前顶部与安装板相连接；而且土料收集机构左端后 部与锄凿式双用刨毛机构相连接；土料收集机构右端顶部与土壤异物分离机构，并且土壤 异物分离机构左端底部与锄凿式双用刨毛机构相连接。 更进一步的，锄凿式双用刨毛机构包括斜升座，双节万向头，第一锥齿轮，斜拉支 撑架，液压油缸，转动架，第一安装架，升位板，凸轮连轴，压板，固定杆，第二安装架，刨毛 5 CN 111567173 A 说　明　书 2/9 页 器，第一传动杆，双用推土板和第一直齿轮；斜升座内后中部与双节万向头进行转动连接； 斜升座顶端后部与斜拉支撑架进行焊接；斜升座顶端后部与转动架进行焊接；斜升座顶端 左中部设置有升位板；双节万向头后端中部与第一锥齿轮进行插接；双节万向头顶端与斜 拉支撑进行焊接；斜拉支撑后端中部与液压油缸进行铰接，并且液压油缸底端后部与转动 架相连接；斜拉支撑架左端与第一安装架进行螺栓连接；第一安装架内顶端中部与凸轮连 轴进行转动连接；第一安装架内后底部与固定杆进行焊接；第一安装架内顶端前部分别与 三组第一传动杆进行铰接；凸轮连轴底端设置有压板；压板底端分别与三组第二安装架进 行螺栓连接，并且三组第二安装架顶端前部分别与位置相对的第一传动杆相连接；第二安 装架内前底部与刨毛器进行转动连接，并且刨毛器右端中部与双节万向头相连接；第二安 装架后端与双用推土板进行传动连接；凸轮连轴左端中部与第一直齿轮进行插接；斜升座 后端与固定架相连接；第一锥齿轮后端左部与土料收集机构相连接；第一直齿轮后端与固 定架相连接。 更进一步的，土料收集机构包括第一传动轮，第一斜面齿盘，第二锥齿轮，第二传 动轮，第三传动轮，第四传动轮，第二斜面齿盘，螺线型拨土导流板，第五传动轮，第六传动 轮，第七传动轮，第二直齿轮，防护板，第八传动轮，传送带组，第九传动轮，第十传动轮，第 一链轮，第一链条，第二链轮，单向挡板，第三链轮，第四链轮，送料斗，第二链条和V字收缩 导流板；第一传动轮左端中部与第一斜面齿盘进行插接；第一斜面齿盘左端前部与第二锥 齿轮进行啮合；第二锥齿轮左端底部通过皮带与第二传动轮进行传动连接；第二传动轮左 端底部设置有第三传动轮；第二传动轮底端底部通过皮带与第四传动轮进行传动连接，并 且第四传动轮位于第三传动轮右部；第四传动轮后端中部与第二斜面齿盘进行插接；第二 斜面齿盘后端中部与螺线型拨土导流板进行插接；螺线型拨土导流板后端中部与第五传动 轮进行插接；螺线型拨土导流板右部设置有V字收缩导流板；第五传动轮后端中部与第六传 动轮进行插接；第五传动轮右端底部通过皮带与第八传动轮进行传动连接；第六传动轮左 端顶部通过皮带与第七传动轮进行传动连接；第七传动轮前端中部与第二直齿轮进行插 接；第七传动轮后端中部与防护板进行转动连接；第八传动轮前端中部与传送带组进行传 动连接；传送带组后端右中部与第九传动轮进行传动连接；第九传动轮第十传动轮；第十传 动轮前端中部与第一链轮进行插接；第一链轮外表面底部与第一链条进行配合；第一链轮 后端中部通过圆杆与单向挡板进行转动连接；第一链轮后端中部通过圆杆与第三链轮进行 插接；第一链条内顶部与第二链轮进行配合，并且第二链轮前端通过圆杆与单向挡板相连 接；第一链条前端等距设置有送料斗多组；第三链轮外表面底部与第二链条进行配合，并且 第二链条内顶部与第四链轮相连接，而且第二链条前端与送料斗相连接；第一传动轮左端 中部与安装板进行转动连接；第四传动轮前端通过安装座与固定架相连接；第二斜面齿盘 前端左部与第一锥齿轮相连接；V字收缩导流板底端与固定架相连接；防护板前端四角与防 护罩相连接；传送带组前端和后端均与固定架相连接；第一链轮前端中部与固定架相连接； 第二链轮前端中部与固定架相连接；第三链轮后端中部与固定架相连接；第四链轮后端中 部与固定架相连接。 更进一步的，土壤异物分离机构包括第十一传动轮，绞龙，撒土槽，过滤栅板，方孔 溜板，推板，异物收集槽，翘杆，弹簧伸缩杆，推架，第一电动推杆和第二电动推杆；第十一传 动轮后端中部与绞龙进行插接；绞龙外前端和后端均与撒土槽进行插接；撒土槽顶端设置 6 CN 111567173 A 说　明　书 3/9 页 有过滤栅板；撒土槽左端与异物收集槽进行焊接；过滤栅板顶端右部与方孔溜板进行焊接； 过滤栅板顶端左部设置有推板；过滤栅板底端设置有翘杆；推板左端前底部和左端后底部 分别与两组弹簧伸缩杆进行铰接；推板左端前顶部和左端后顶部分别与推架进行铰接，并 且推架底端前中部和底端后中部与弹簧伸缩杆相连接；推架左端后部与第一电动推杆进行 焊接；推架左端前部与第二电动推杆进行焊接；第十一传动轮右端底部通过皮带与第十传 动轮相连接；撒土槽底端与固定架相连接；异物收集槽底端与固定架相连接；第一电动推杆 外表面底部与固定架相连接；第二电动推杆外表面底部与固定架相连接。 更进一步的，斜升座顶端前部的弧面设置为左侧水平，右侧翘起十二分之一的圆 周角。 更进一步的，螺线型拨土导流板设置为扭曲的拨板结构，并且流动扭转角度为三 分之一圆周角。 更进一步的，推板的底端前部和底端后部均设置有压杆，翘杆的顶端设置有弧形 凸起。 更进一步的，撒土槽后端设置有椭形大孔，并且左端底部设置有扁平的矩形长孔。 与现有技术相比，本发明具有如下有益效果： 为解决现有技术中普通的刨毛破碎地表可直接使草根类一年生植物破坏，但是对 于树根等具有再生能力的萌芽结构的根系，无法达到去除的效果，从而使根系埋于堤坝内 部，其成长后可利用其生长趋势破坏堤坝结构，同时对于现有地表刨毛设备，由于其通用 型，在对堤坝的台阶斜面，坡度较陡的工作面，易出现车辆倾倒，从而造成人员伤亡，设备损 失的状况的问题。 设计了锄凿式双用刨毛机构、土料收集机构和土壤异物分离机构，通过使用锄凿 式双用刨毛机构进行打毛和地表破坏处理作业，然后使用土料收集机构对经过破坏打毛的 台阶平面进行土壤收集，降低土壤表面的结块，然后使用土壤异物分离机构对土壤进行粉 碎，同时分离，同时将树根等异物进行分离处理，同时将土壤中的碎石和土壤洒入原始土壤 中，当对堤坝的斜面台阶进行处理的时候走，转动锄凿式双用刨毛机构，然后对堤坝的斜面 进行刨毛处理。 从而达到了对土壤进行刨毛处理，同时减少返填土壤的使用量，同时减少土壤的 根系异物的存在，防止堤坝的平台土壤重新发芽对提拔的浇铸表面从内部产生破坏，从而 提高堤坝的使用年限的效果，从而提升堤坝斜面的新堤的连接度，防止堤面脱落的效果。 附图说明 图1为本发明的结构示意图； 图2为本发明的内部结构示意图； 图3为本发明的锄凿式双用刨毛机构结构示意图； 图4为本发明的锄凿式双用刨毛机构背部结构示意图； 图5为本发明的土料收集机构结构示意图； 图6为本发明的土料收集机构背部结构示意图； 图7为本发明的土壤异物分离机构结构示意图； 图8为本发明的土壤异物分离机构仰视结构示意图； 7 CN 111567173 A 说　明　书 4/9 页 图9为本发明的Z处放大图。 附图中的标记为：1-固定架，2-安装板，3-防护罩，4-锄凿式双用刨毛机构，5-土料 收集机构，6-土壤异物分离机构，401-斜升座，402-双节万向头，403-第一锥齿轮，404-斜拉 支撑架，405-液压油缸，406-转动架，407-第一安装架，408-升位板，409-凸轮连轴，4010-压 板，4011-固定杆，4012-第二安装架，4013-刨毛器，4014-第一传动杆，4015-双用推土板， 4016-第一直齿轮，501-第一传动轮，502-第一斜面齿盘，503-第二锥齿轮，504-第二传动 轮，505-第三传动轮，506-第四传动轮，507-第二斜面齿盘，508-螺线型拨土导流板，509-第 五传动轮，5010-第六传动轮，5011-第七传动轮，5012-第二直齿轮，5013-防护板，5014-第 八传动轮，5015-传送带组，5016-第九传动轮，5017-第十传动轮，5018-第一链轮，5019-第 一链条，5020-第二链轮，5021-单向挡板，5022-第三链轮，5023-第四链轮，5024-送料斗， 5025-第二链条，5026-V字收缩导流板，601-第十一传动轮，602-绞龙，603-撒土槽，604-过 滤栅板，605-方孔溜板，606-推板，607-异物收集槽，608-翘杆，609-弹簧伸缩杆，6010-推 架，6011-第一电动推杆，6012-第二电动推杆。
