技术摘要：
本发明公开了一种建筑工程用多功能挖掘机，属于工程挖掘机技术领域。一种建筑工程用多功能挖掘机，包括挖掘机机座本体，所述挖掘机机座本体上连接有工作机构，所述工作机构由三节臂和挖斗组成，所述三节臂由前臂、中臂和后臂组成，所述后臂转动连接在挖掘机机座本体上  全部
背景技术：
现有的挖掘机施工过程中，狭窄位置的挖机两侧常留下施工死角，往往利用移动 或后退挖机，或者人工扎堆来进行修整，重复施工浪费了人力物力财力，对于倾斜面作业， 挖机需频繁移动调整角度，以达到挖掘要求，作业效率低下，上料较慢且料量少，工作完成 后清理保养作业为手工冲洗，作业量繁重，清洗效果欠佳，挖掘机使用寿命缩减严重。
技术实现要素：

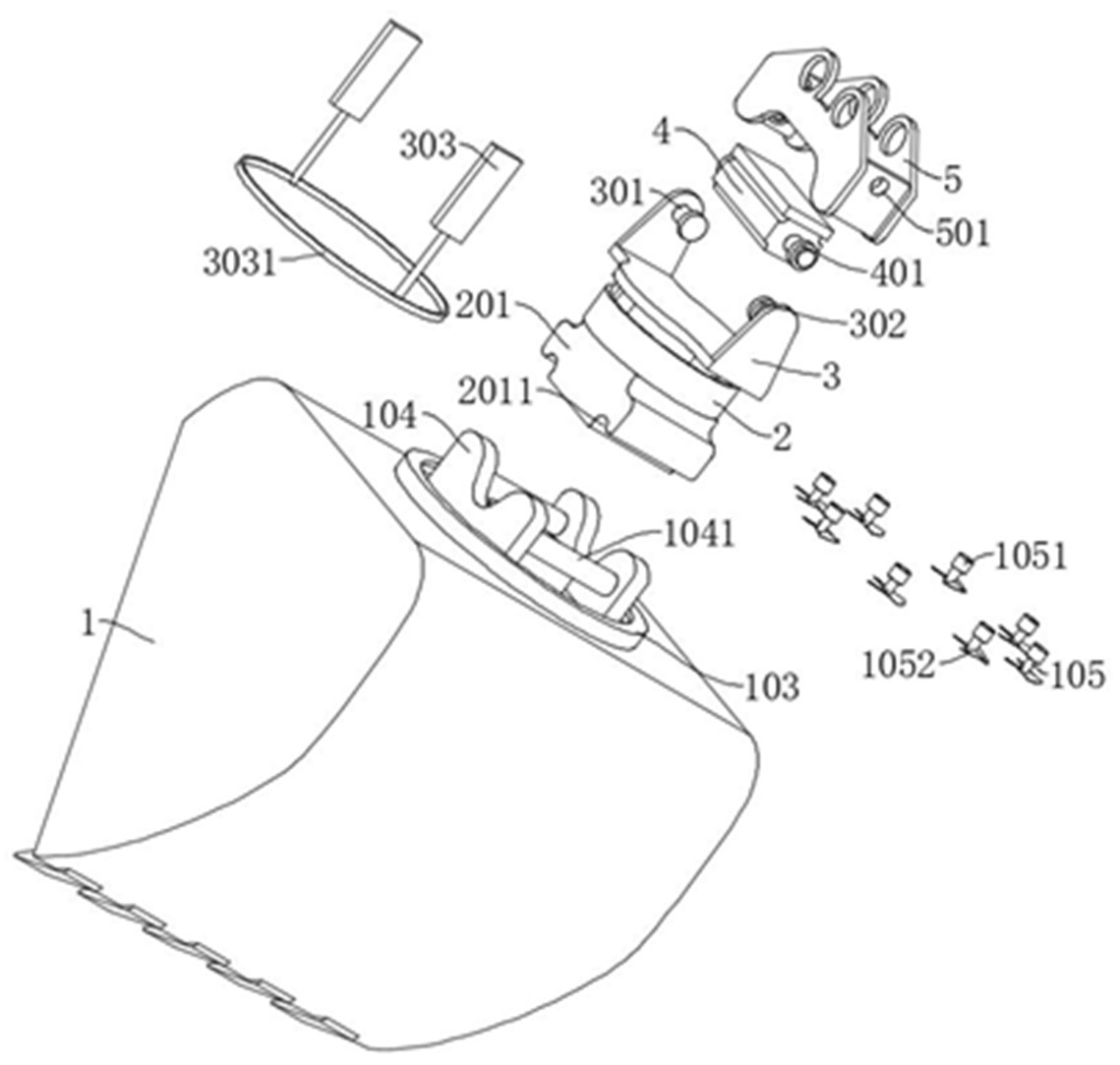

本发明的目的是为了解决现有技术中的不足，而提出的一种建筑工程用多功能挖 掘机。 为了实现上述目的，本发明采用了如下技术方案： 一种建筑工程用多功能挖掘机，包括挖掘机机座本体，所述挖掘机机座本体上连接有 工作机构，所述工作机构由三节臂和挖斗组成，所述三节臂由前臂、中臂和后臂组成，所述 后臂转动连接在挖掘机机座本体上，所述中臂转动连接在后臂远离挖掘机机座本体的一 端，所述中臂可旋转，所述前臂的一端转动连接在中臂上，所述前臂的另一端转动连接有安 装座，所述挖斗在安装座上可摆动可旋转，所述挖斗内设置有清扫机构。 优选的，所述挖掘机机座本体上转动连接有第五油缸，所述第五油缸的输出端转 动连接在后臂上，所述后臂上转动连接有第四油缸，所述第四油缸的输出端转动连接在中 臂上，所述前臂上转动连接有第三油缸和第一油缸，所述第三油缸的输出端转动连接在中 臂上。 优选的，所述前臂上转动连接有弧形板，所述第一油缸的输出端转动连接在弧形 板上，所述弧形板与第一油缸转点处通过连杆与安装座转动相连。 优选的，所述安装座上转动连接摆动座，所述摆动座上固定连接有第二齿轮，所述 安装座内固定连接有用于驱动摆动座转动的驱动部。 优选的，所述驱动部包括第一电机，所述第一电机通过固定板连接在摆动座内，所 述第一电机的输出端固定连接有第一齿轮，所述摆动座上固定连接有第二转轴，所述第二 齿轮固定连接在第二转轴上，所述安装座侧壁开设有第一通孔，所述第二转轴贯穿第一通 孔，所述第一齿轮与第二齿轮相啮合。 优选的，所述摆动座上通过驱动环转动连接有强磁块，所述强磁块上开设有卡槽， 所述挖斗上固定连接有安装板，所述安装板上固定连接有固定轴，所述固定轴卡接在卡槽 内。 优选的，所述清扫机构包括第二油缸和第一转轴，所述挖斗上呈圆周均布有第二 通孔，所述第一转轴转动连接在第二通孔内，所述第二油缸固定连接在摆动座的侧壁，所述 第二油缸的输出端固定连接有齿环，所述第一转轴的两端分别连接有第三齿轮和叶片，所 3 CN 111608216 A 说　明　书 2/5 页 述第三齿轮和齿环相啮合。 优选的，所述挖斗外壁固定连接有防护环，所述第三齿轮转动连接在防护环内。 优选的，所述挖斗内固定连接有与第二通孔相对应的防护罩，所述叶片转动连接 在防护罩内。 优选的，所述第一转轴的数量具体为八组。 与现有技术相比，本发明提供了一种建筑工程用多功能挖掘机，具备以下有益效 果： 1、该建筑工程用多功能挖掘机，通过安装座上转动连接摆动座，摆动座上固定连接有 第二齿轮，安装座内固定连接有用于驱动摆动座转动的驱动部，驱动部包括第一电机，第一 电机通过固定板连接在摆动座内，第一电机的输出端固定连接有第一齿轮，摆动座上固定 连接有第二转轴，第二齿轮固定连接在第二转轴上，安装座侧壁开设有第一通孔，第二转轴 贯穿第一通孔，第一齿轮与第二齿轮相啮合，摆动座上通过驱动环转动连接有强磁块，强磁 块上开设有卡槽，挖斗上固定连接有安装板，安装板上固定连接有固定轴，固定轴卡接在卡 槽内，利用摆动座，可以轻松实现挖掘机对于河坝等斜面的操作，杜绝传统挖掘机处理斜面 时，需要挖掘机自身倾斜而产生的侧翻事故，并且使用可拆卸的强磁块与挖斗配合，可以便 于更换挖斗的大小和种类。 2、该建筑工程用多功能挖掘机，通过清扫机构包括第二油缸和第一转轴，挖斗上 呈圆周均布有第二通孔，第一转轴转动连接在第二通孔内，第二油缸固定连接在摆动座的 侧壁，第二油缸的输出端固定连接有齿环，第一转轴的两端分别连接有第三齿轮和叶片，第 三齿轮和齿环相啮合，在大灰尘和粘性土壤作业完后需要及时对挖掘机进行保养，此时可 以将挖斗置于水中，在齿环与第三齿轮啮合的状态下，启动驱动环，使挖斗旋转，在挖斗的 旋转作用下，齿环带动第一转轴转动，在挖斗内部的叶片高速旋转，使挖斗内形成高速的细 微水流，从而对挖斗内部进行冲刷。 3、该建筑工程用多功能挖掘机，通过挖斗外壁固定连接有防护环，第三齿轮转动 连接在防护环内，挖斗内固定连接有与第二通孔相对应的防护罩，叶片转动连接在防护罩 内，利用防护环不仅可以有效保护第三齿轮免受磕碰，还可以保证与齿环啮合旋转时，不会 出现脱齿、卡齿的现象，防护罩可以在挖掘作业时，保护叶片不会被冲击力撞变形。 附图说明 图1为本发明提出的一种建筑工程用多功能挖掘机的结构示意图一； 图2为本发明提出的一种建筑工程用多功能挖掘机的结构示意图二； 图3为本发明提出的一种建筑工程用多功能挖掘机挖斗的结构示意图； 图4为本发明提出的一种建筑工程用多功能挖掘机的主视图； 图5为本发明提出的一种建筑工程用多功能挖掘机安装箱的左视图； 图6为本发明提出的一种建筑工程用多功能挖掘机安装箱的主视图； 图7为本发明提出的一种建筑工程用多功能挖掘机图5中A部分的结构示意图； 图8为本发明提出的一种建筑工程用多功能挖掘机图5中B部分的结构示意图。 图中：1、挖斗；101、第二通孔；102、防护罩；103、防护环；104、安装板；1041、固定 轴；105、第一转轴；1051、第三齿轮；1052、叶片；2、驱动环；201、强磁块；2011、卡槽；3、摆动 4 CN 111608216 A 说　明　书 3/5 页 座；301、第二转轴；302、第二齿轮；303、第二油缸；3031、齿环；4、第一电机；401、第一齿轮； 5、安装座；501、第一通孔；6、前臂；601、第一油缸；602、弧形板；603、连杆；7、中臂；7、中臂； 701、第三油缸；7011、驱动轴；7012、清扫轴；7013、第二卡块；7014、第一卡块；7015、驱动电 机；702、吸风片；8、后臂；801、第四油缸；802、第五油缸；9、安装箱；901、散热片；902、箱门； 9021、支撑台；903、集尘盒；9031、滑槽；904、过滤网；905、清扫杆；9051、第二清扫刷；906、第 三转轴；9061、扭簧；9062、落尘杆；9063、第一清扫刷；9064、橡胶拨杆；9065、套筒；9066、限 位块；9067、拨片；907、引风管；9071、吹扫口；908、进风口；9081、通槽。
