技术摘要：
本发明涉及瓦楞纸板技术领域，且公开了一种基于连通器原理胶体液面可控的瓦楞纸单面机，包括架体，所述架体的内部活动连接上瓦楞辊，所述上瓦楞辊的外部活动连接有下瓦楞辊，所述下瓦楞辊的外部活动连接有压纸棍，所述压纸棍的外部活动连接有导纸辊，所述下瓦楞辊的外  全部
背景技术：
瓦楞纸板又称波纹纸板，是一个多层的黏合体，它最少由一层波浪形芯纸夹层及 一层纸板构成，瓦楞纸板的瓦楞波纹好像一个个连接的拱形门，相互并列成一排，相互支 撑，形成三角结构体，具有较好的机械强度，从平面上也能承受一定的压力，并富于弹性，缓 冲作用好；它可根据需要制成各种形状大小的衬垫或容器，比塑料缓冲材料要简便、快捷； 受温度影响小，遮光性好，受光照不变质，一般受湿度影响也较小，但不宜在湿度较大的环 境中长期使用，这会影响其强度，其中，单面机是瓦楞纸板生产线的重要设备之一，瓦楞纸 板的成型质量如何，与单面机的正确使用和保养有很大的关系，单面机生产瓦楞芯纸(纸板 中波浪形状纸的专用称呼)的机械设备，在瓦楞包装行业，被誉为“瓦楞纸板生产线”的心 脏。 然而现有单面机耗能高，技术门槛低，控制的复杂度高，瓦楞纸的楞峰上胶不均 匀，涂胶量控制困难，甚至无法进行调节控制，无法根据不同材质的瓦楞纸板调节合适的上 胶量，胶水涂抹不均匀，则影响芯纸与纸板粘合情况，从而导致瓦楞纸板质量不合格，而且 心有的单面机，胶水添置麻烦，往往仅有上胶盒内部胶水，且通过控制上胶盒的高度控制胶 水的胶面高度，由于胶水不断消耗，所以上胶盒则需要同步频繁上升高度，操作十分麻烦， 且上胶盒储存胶量有限，所以需要重复添加胶水，浪费工作时间，降低瓦楞纸板生产的生产 效率。 为了解决上述问题，发明者提供了一种基于连通器原理胶体液面可控的瓦楞纸单 面机，具备控制简单，上胶均匀，有效保证芯纸与纸板的粘合质量，从而提高瓦楞纸板的质 量，且胶膜厚度调节方便，从而方便根据不同材质的瓦楞纸板调节合适的上胶量，增加设备 的使用范围，能够满足不同材质的瓦楞纸板生产加工需求，且上胶盒和胶桶固定连接，通过 封板控制胶面高度，达到自动调节胶面高度的效果，且通过胶桶补充胶水，操作方便，控制 容易，从而避免频繁调节上胶盒高度和频繁添置胶水的问题，从而提高瓦楞纸板的生效效 率的优点。
技术实现要素：

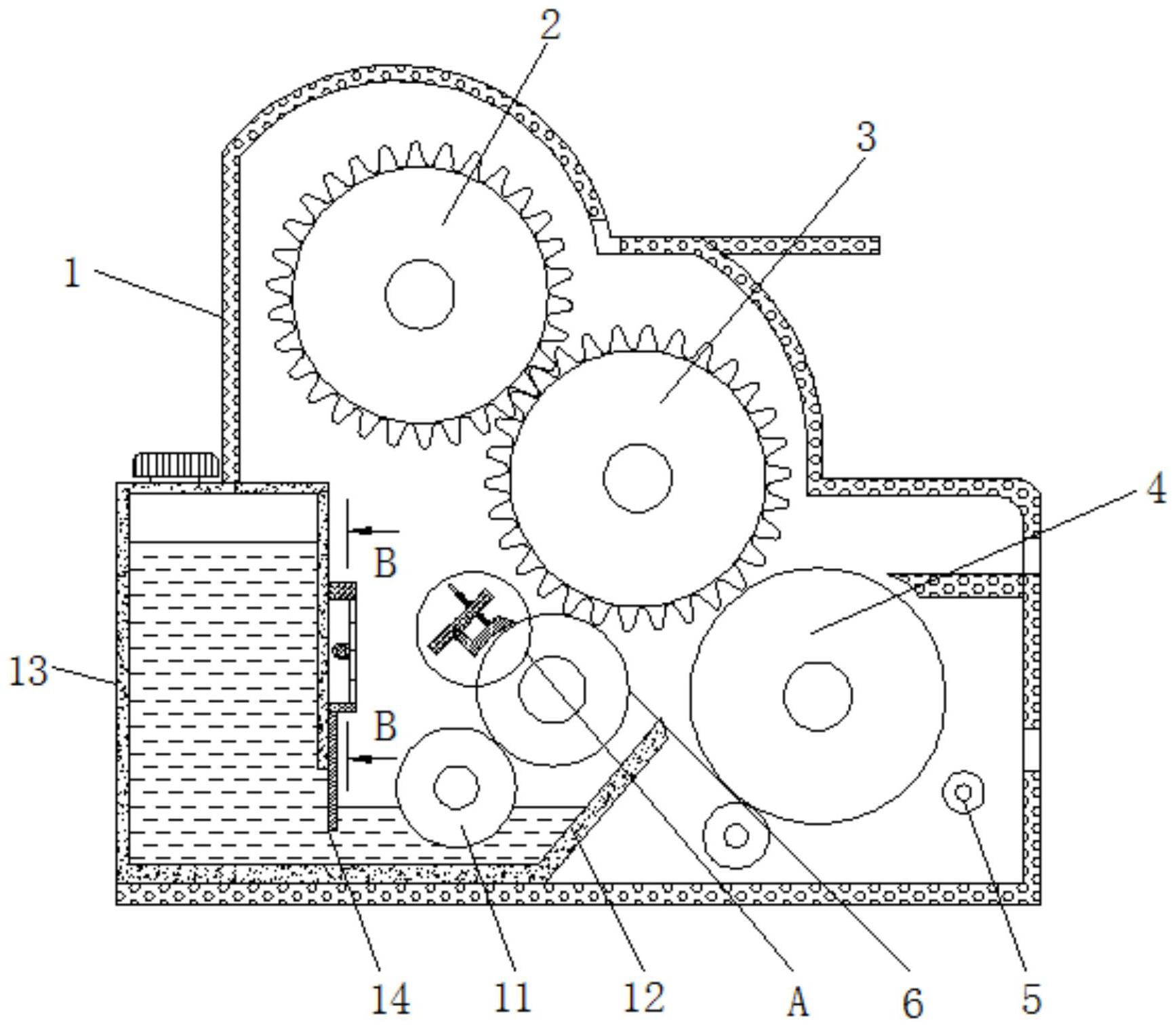

为实现上述目的，本发明提供如下技术方案：一种基于连通器原理胶体液面可控 的瓦楞纸单面机，包括架体、上瓦楞辊、下瓦楞辊、压纸棍、导纸辊、涂胶辊、刮板、调节杆、调 节弹簧、调节螺母、上胶辊、上胶盒、胶桶、封板、下固定块、升降杆、控制杆、上固定块、弧形 槽、弧形滑块。 上述各结构的位置及连接关系如下： 所述架体的内部活动连接上瓦楞辊，所述上瓦楞辊的外部活动连接有下瓦楞辊， 3 CN 111605252 A 说　明　书 2/5 页 所述下瓦楞辊的外部活动连接有压纸棍，所述压纸棍的外部活动连接有导纸辊，所述下瓦 楞辊的外部活动连接有涂胶辊，所述涂胶辊的外部活动连接有刮板，所述刮板的外部固定 连接有调节杆，所述调节杆的外部套接连接有调节弹簧，所述调节杆的外部螺纹连接有调 节螺母，所述涂胶辊的外部活动连接有上胶辊，所述上胶辊的底部活动连接有上胶盒，所述 上胶盒的外部固定连接有胶桶，所述胶桶的外部活动连接有封板，所述封板的顶部固定连 接有下固定块，所述下固定块的顶部活动连接有升降杆，所升降杆的内部螺纹连接有控制 杆，所述升降杆的顶部活动连接有上固定块，所述架体的外部开设有弧形槽，所述弧形槽的 内部滑动连接有弧形滑块。 优选的，所述上瓦楞辊、下瓦楞辊和压纸棍均活动连接在架体的内部，且上瓦楞 辊、下瓦楞辊和压纸棍均与外部动力机构活动连接。 优选的，所述导纸辊至少设置有两个，两个导纸辊均活动连接在架体的内部。 优选的，所述刮板与架体设置的定位板铰接连接，且刮板位于涂胶辊的左上方，刮 板位于下瓦楞辊的左下方。 优选的，所述调节杆和架体内部设置的定位板滑动连接。 优选的，所述调节弹簧设置有两个，两个调节弹簧均套接连接在调节杆的外部，两 个调节弹簧分别与定位板的上下两端，且两个调节弹簧分别活动连接在定位板与刮板之 间、定位板与调节螺母之间。 优选的，所述胶桶的底部开设有出胶孔，封板活动连接在出胶孔的外部。 优选的，所述升降杆由四根直杆呈双X形相互铰接连接，且控制杆螺纹连接在双X 形升降杆的中间。 优选的，所述上固定块固定连接在架体的内部，且上固定块和胶桶固定连接。 优选的，所述下瓦楞辊、涂胶辊和上胶辊的轴心处于同一圆周上，且圆周的原因与 弧形槽的圆心共线，涂胶辊的中心轴和弧形滑块转动连接，上胶辊和弧形滑块滑动连接，且 涂胶辊和上胶辊均与外部动力机构活动连接。 有益效果 与现有技术相比，本发明提供了一种基于连通器原理胶体液面可控的瓦楞纸单面 机，具备以下有益效果： 1、该基于连通器原理胶体液面可控的瓦楞纸单面机，通过刮板和上胶辊和涂胶辊 的配合使用，从而保证涂胶辊表面胶水的均匀性，达到保证上胶均匀的效果，从而有效保证 芯纸与纸板的粘合质量，提高瓦楞纸板的质量。 2、该基于连通器原理胶体液面可控的瓦楞纸单面机，通过调节螺母、调节杆、弧形 槽和弧形滑块的配合使用，从而精准控制涂胶辊与下瓦楞辊之间的间距，上胶辊与涂胶辊 之间的间距，涂胶辊与刮板之间的间距的效果，达到准确控制上胶量的效果，能够满足不能 材质的瓦楞纸的上胶工作，有效增加设备的工作范围。 3、该基于连通器原理胶体液面可控的瓦楞纸单面机，通过胶桶、封板和上胶盒的 配合使用，从而达到自动添加胶水的效果，且可以通过调节封板的高度达到调节胶水胶面 的效果，控制简单，调节方便，同时通过胶桶补充胶水，从而避免频繁调节上胶盒高度和频 繁添置胶水的问题，有效提高瓦楞纸板的生效效率的优点。 4 CN 111605252 A 说　明　书 3/5 页 附图说明 图1为本发明结构整体连接示意图； 图2为本发明结构图1的A部分盖板、调节杆、调节弹簧连接放大示意图； 图3为本发明结构图1的B-B截面封板、下固定块、升降杆、控制杆、上固定块连接示 意图； 图4为本发明结构弧形槽和弧形滑块连接示意图。 图中：1、架体；2、上瓦楞辊；3、下瓦楞辊；4、压纸棍；5、导纸辊；6、涂胶辊；7、刮板； 8、调节杆；9、调节弹簧；10、调节螺母；11、上胶辊；12、上胶盒；13、胶桶；14、封板；15、下固定 块；16、升降杆；17、控制杆；18、上固定块；19、弧形槽；20、弧形滑块。
