技术摘要：

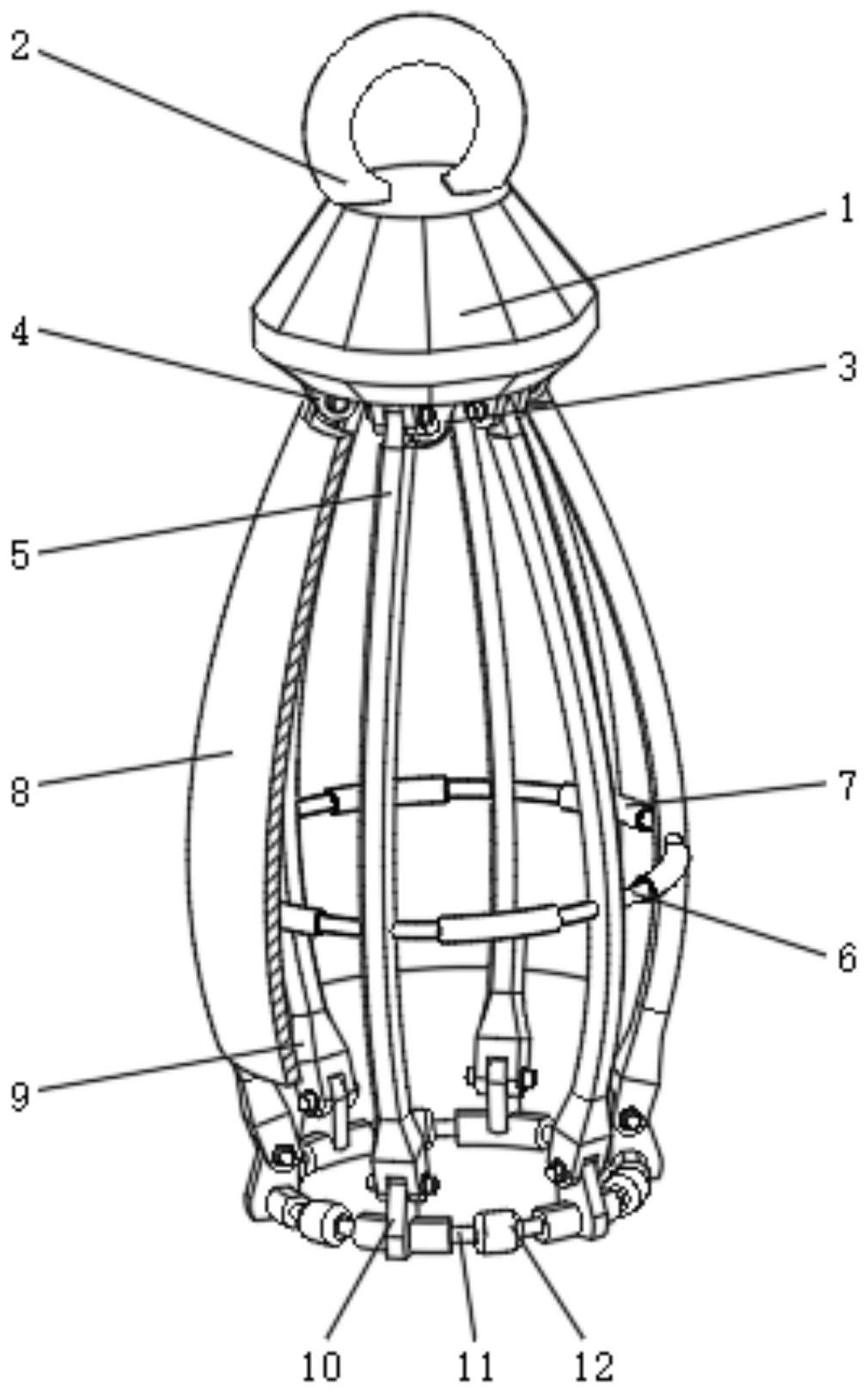

本发明涉及户外救援设备技术领域，且公开了一种基于户外深井救援的安全防护装置，包括吊装平台，所述吊装平台的顶端固定安装有吊环，所述吊装平台底端的中部固定安装有滑轮基座，且在吊装平台底端的外沿均匀的设有六组支撑耳座，所述支撑耳座的内部销接有支撑辅架，所  全部
背景技术：
深井救援是消防部队常见的救援行动之一，在某些地区由于建筑灌溉的需求，经 常会就地挖掘深井用以取水，在干涸或是废弃之后由于缺少有效的管理措施，洞口因长期 的暴露在野外而长满野草，使得过往的行人难以发现而误落其中，并且由于机井的深度较 大且洞口较小，极易对误落的行人造成机体损伤而被困在机井中，只能依靠消防人员利用 救援三脚架和安全带下落到井中来将被困人员救出。 但是，现有的救援安全带只能对被困或消防人员的腰部和胯部做出简单的固定， 在下放或拉升救援的过程中，被困与消防人员的肢体会一直的暴露在机井中，而与狭窄的 井壁之间发生摩擦接触，需要消防人员不断的悬空调整自身的位置以避免以井壁之间发生 刮擦，对于救援人员的体力消耗较大，且无形中延长了有效的救援时间，增加了被困人员的 危险性，而且在拉升救援被困人员时，由于被困人员的身体素质较差，甚至因长时间的被困 而出现昏迷的现象，使其根本无法像消防人员那样可以悬空调整自身的位置，以避免肢体 与井壁之间发生摩擦接触，使得被困人员在被救援的过程中极易造成二次刮擦损伤，致使 整个救援效果较差，且存在较多的安全隐患。
技术实现要素：
(一)解决的技术问题 本发明提供了一种基于户外深井救援的安全防护装置，具备可以对施救人员和被 困人员形成全面的保护、防止其与井壁之间发生刮擦损伤、救援的效果及可靠性较高的优 点，解决了现有的救援安全带只能对被困或消防人员的腰部和胯部做出简单的固定，在下 放或拉升救援的过程中，被困与消防人员的肢体会一直的暴露在井壁中，而与狭窄的井壁 之间发生摩擦接触，需要消防人员不断的悬空调整自身的位置以避免以井壁之间发生刮 擦，对于救援人员的体力消耗较大，且无形中延长了有效的救援时间，增加了被困人员的危 险性，而且在拉升救援被困人员时，由于被困人员的身体素质较差，甚至因长时间的被困而 出现昏迷的现象，使其根本无法像消防人员那样可以悬空调整自身的位置，以避免肢体与 井壁之间发生摩擦接触，使得被困人员在被救援的过程中极易造成二次刮擦损伤，致使整 个救援效果较差，且存在较多安全隐患的问题。 (二)技术方案 本发明提供如下技术方案：一种基于户外深井救援的安全防护装置，包括吊装平 台，所述吊装平台的顶端固定安装有吊环，所述吊装平台底端的中部固定安装有滑轮基座， 且在吊装平台底端的外沿均匀的设有六组支撑耳座，所述支撑耳座的内部销接有支撑辅 架，所述支撑辅架的中部设有气压力缸，且在支撑弧架的中部套装有气压力缸，所述支撑辅 3 CN 111569303 A 说　明　书 2/4 页 架的外壁上设有防护面罩，六组所述支撑辅架的底端均固定安装有销接耳座，所述销接耳 座的内部销接有连接耳座，所述连接耳座的内部固定套接有伸缩圆架，且六组伸缩圆架之 间通过弹性气囊环形连接。 优选的，所述滑轮基座的内部通过钢丝绳设有一组动滑轮组，且钢丝绳的一端与 固定安装在支撑辅架底端的棘轮绕组固定连接，而钢丝绳的另一端活动连接有标准的救援 安全带。 优选的，所述支撑辅架的外部设为弧形结构，且六组支撑辅架之间组成上下较细 中部粗的椭圆形结构。 优选的，所述气压力缸的数目设为六组，且将安装在六组支撑辅架上的六组支撑 弧架形成一个环形连接，同时六组气压力缸之间内部相互连通。 优选的，所述防护面罩采用的是500D的考杜拉尼龙面料，且其全面覆盖在六组支 撑辅架的外表面上。 三有益效果 本发明具备以下有益效果： 1、该基于户外深井救援的安全防护装置，通过支撑辅架和防护面罩的设置，在深 井救援时可以对救援人员和被困人员在形成一个有效的保护，以有效的避免救援人员或被 困人员的肢体暴露在机井之中而与井壁之间发生摩擦接触，与现有的救援装置相比，在下 放时不再需要救援人员悬空调整自身的状态，减低了救援人员的体力消耗，同时在拉升时 也不会造成被困人员的二次损伤，使得整个的救援效果较好，安全性及可靠性较高。 2、该基于户外深井救援的安全防护装置，通过支撑弧架和气压力缸的设置，利用 外接的充气装置可以有效的增大六组支撑辅架所形成的空间结构的有效内径，进而适用于 不同内径的狭窄机井，同时配合伸缩圆架和弹性气囊的设置，可以有效的调整该防护装置 的底部内径大小，进而适用于不同体型大小的被困人员，可控性性及适用范围较广。 3、该基于户外深井救援的安全防护装置，对于支撑辅架外部结构的设置，使得该 防护装置的内部可以尽量的保持较大的空间，以增加救援人员与被困人员的舒适感，在下 放或拉升的过程中不会产生压抑感，同时减小了该防护装置的外部体积大小，使其可以安 全稳定的投放到狭窄的机井中，进一步的提高了该防护装置的安全性及可控性。 附图说明 图1为本发明结构示意图； 图2为本发明吊装平台的安装结构示意图； 图3为本发明支撑辅架的安装结构示意图； 图4为本发明结构伸缩圆架的示意图。 图中：1、吊装平台；2、吊环；3、滑轮基座；4、支撑耳座；5、支撑辅架；6、支撑弧架；7、 气压力缸；8、防护面罩；9、销接耳座；10、连接耳座；11、伸缩圆架；12、弹性气囊。
